オートバイに搭載されるエンジンコントロールユニットや灯火器(ヘッドライト,ウィンカーなど)といった電装品はバッテリの電力によって動作しています。バッテリからの電気が不足している場合は、エンジンにつながっている発電機から電力を供給します。発電機からの電力は家庭用の電気と同じ『交流』なので、乾電池と同じプラス・マイナスが区別されている『直流』に変換させる必要があります。その変換をしているのがREG/RECTです。
当社では小型車両用のREG/RECTから大型車両用の三相REG/RECTまで幅広く取り揃えています。
レクチファイア RECT (Rectifier)とは
整流器のことで、交流を直流に変換するための素子の総称です。
当社におけるRECTは、ダイオード,サイリスタ,MOSFETといった半導体素子を用いて、交流の電気を直流の電気に変換する整流回路を含む製品を指します。
レギュレータ REG (Regulator)とは
電圧を調整する装置のことです。オープン式,ショート式,位相制御式の大きく3つに分類され、使用用途や使用性能に合わせた制御方式のREGを製品として展開しております。
REG/RECTとは
上記RECTとREGが一体化したものの総称です。
現在の当社の製品はすべてこのREG/RECTとなっており、RECTによって生成した直流の電気をバッテリの充電電圧に適した電圧値にしてバッテリを充電したり、灯火器の照度が最適になる電圧に変換して灯火器に電気を供給する装置になります。
用途・応用機種
用途 |
バッテリ充電制御、ランプ電圧制御 |
---|---|
応用機種 |
二輪車、スノーモービル、SSV(サイドバイサイドビークル)、ATV、水上バイク、エンジン発電機、船外機 等 |
特長
- 整流出力部に低損失・高性能の自社製半導体(ダイオード、サイリスタ、MOSFET)を使用
- 高温環境下に耐えうる構造設計により、高い信頼性を実現
小型車用 単相REG/RECT

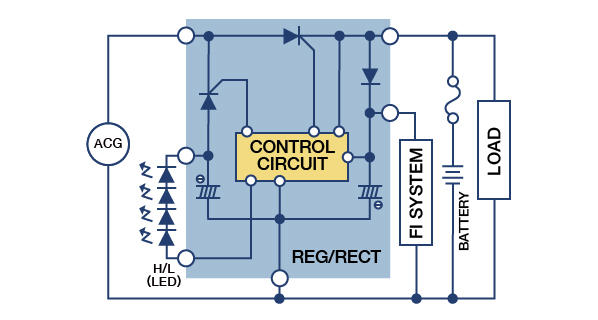

AC/DC LED H/L制御式REG/RECT
ACG出力の正サイクルでバッテリを充電、負サイクルでLED ヘッドライト(LED H/L)の点灯を行うREG/RECTです。LED H/Lの点灯用電源として電解コンデンサを内蔵し、AC半波でも安定したLED点灯制御を行っています。

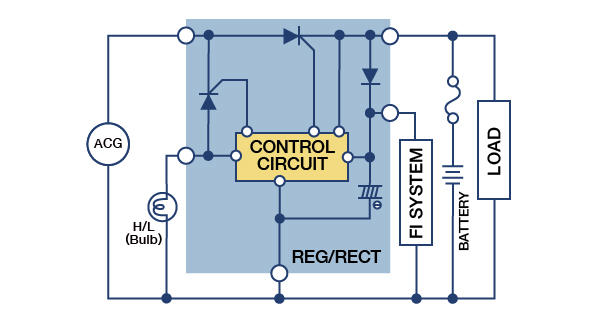

AC/DC バルブ制御式REG/RECT
ACG出力の正サイクルでバッテリを充電、負サイクルでバルブヘッドライトの点灯を行うREG/RECTです。バルブヘッドライト制御を最適化することで、ACGの出力効率を改善できます。FI(フューエルインジェクション)システム用の電源端子には電解コンデンサを内蔵しており、バッテリレスでの使用も可能です。

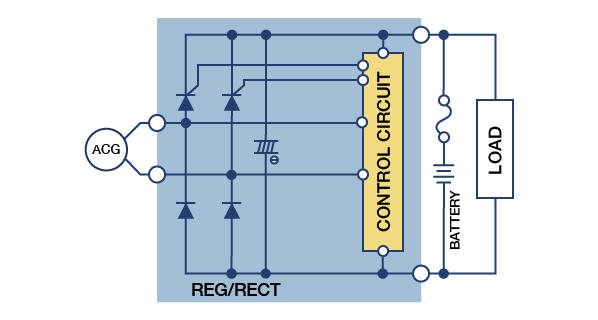

単相オープン式REG/RECT
ACG出力を整流してバッテリを充電します。バッテリ電圧が高い時はACG出力を開放し、充電を制御するREG/RECTです。ACG出力を開放することでACGの損失を低減します。REG/RECTの出力部には電解コンデンサを内蔵しており、バッテリレスでの使用も可能です。

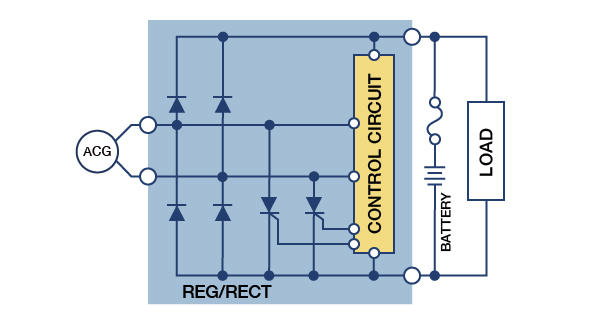

単相ショート式REG/RECT
ACG出力を整流してバッテリを充電します。バッテリ電圧が高い時はACG出力を短絡し、充電を制御するREG/RECTです。
中型、大型車用 三相REG/RECT

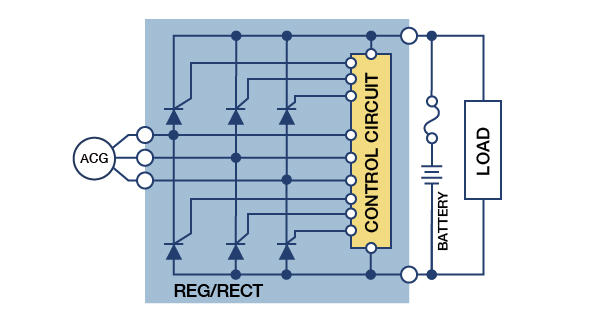

三相オープン式REG/RECT
ACG出力を整流しバッテリを充電します。バッテリ電圧が高い時はACG出力を開放し、充電を制御するREG/RECTです。ACG出力を開放することでACGの損失を低減します。

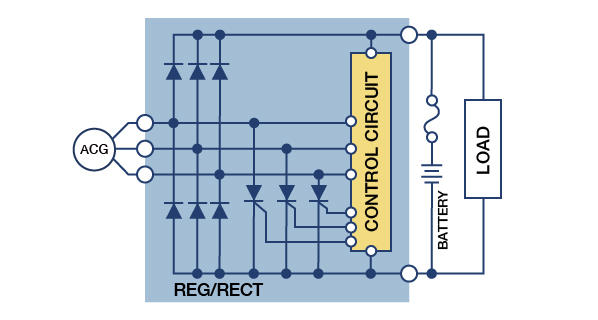

三相ショート式REG/RECT
ACG出力を整流してバッテリを充電します。バッテリ電圧が高い時はACG出力を短絡し、充電を制御するREG/RECTです。

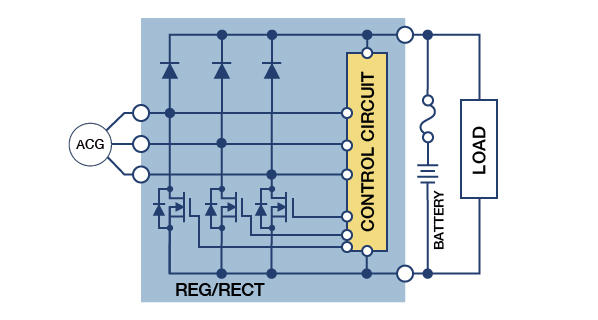

三相ショート式REG/RECT(FET)
ACG出力の整流素子にMOSFETとショットキーバリアダイオードを使用し、同期整流を行うことで低損失・大電流化を実現。三相ショート式REG/RECTに対して高い発電機周波数まで制御できます。

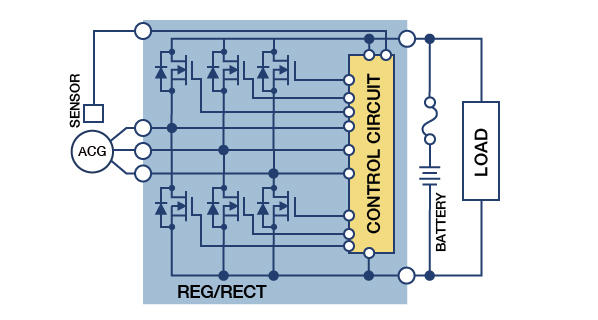

位相制御式REG/RECT
センサ信号を用いてACG出力の通電位相をCPUにて制御し、発電電流を増減させ充電制御するREG/RECTです。通電位相を制御することで発電性能を向上させます。整流素子すべてにMOSFETを使用し、三相ショート式REG/RECT(FET)より、低損失・大電流を実現しました。
