DC/ACインバータ

  • 1.2kVAモデル
  • 2kVAモデル
  • システム構成例
    システム構成例
  • インバータ内部構成例

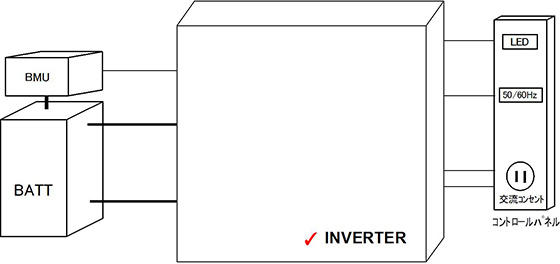

    インバータ内部構成例

製品の概要

当社が開発しているDC/ACインバータは、AC-ACインバータで培った技術を活かし、二次電池を入力とした絶縁型正弦波インバータです。また、DC/ACインバータの並列運転も可能です。

1.2kVAモデル

用途

産業用機器向けACインバータ(携帯用、非常用バックアップ電源 ※系統連系機能なし)

特長

DC/ACインバータは、二次電池の電気エネルギーを、絶縁型DC/DCコンバータで電圧変換し、その後、インバータ変換器にて正弦波を出力します。

直流電圧 →昇圧or降圧回路を得て直流電圧 →交流電圧(定電圧化)

また、デジタル制御によって、DC/ACインバータの並列運転も可能です。
屋外での使用環境を考慮しモールド充填加工をしているため、塵・埃等の環境下で高い信頼性を実現します。

仕様

  • 1.2kVAモデル
入力定格 低電圧バッテリ
21~29V(24Vモデル)
42~58V(48Vモデル)
出力定格 100V/120V/220V
50Hz/60Hz
歪率 2%max(cosθ=1.0)
総合効率 90%(定格出力時)
保護機能 過電圧保護・過電流保護・過熱保護
付加機能 3台並列
形状 328mm×199mm×126mm・約4.8kg
オプション 通信機能(UART)

2kVAモデル

用途

車室内コンセント用AC電源(※系統連系機能なし)

特長

DC/ACインバータは、二次電池の電気エネルギーを、絶縁型DC/DCコンバータで電圧変換し、その後、インバータ変換器にて正弦波を出力します。

直流電圧 →昇圧or降圧回路を得て直流電圧 →交流電圧(定電圧化)

また、デジタル制御によって、DC/ACインバータの並列運転も可能です。
FAN搭載型強制空冷方式のため、お客様で冷却への配慮は不要です。

仕様

  • 2kVAモデル
入力定格 高電圧バッテリ
DC230~370V
出力定格

AC100V/AC120V/AC225V

50Hz/60Hz
歪率 2%max(cosθ=1.0)
総合効率

90%(定格出力時)

保護機能 過電圧保護・過電流保護・過熱保護
付加機能 3台並列
形状

190mm×213mm×86mm・約4.0kg

  • 3台並列(6kVA)外部給電イメージ図

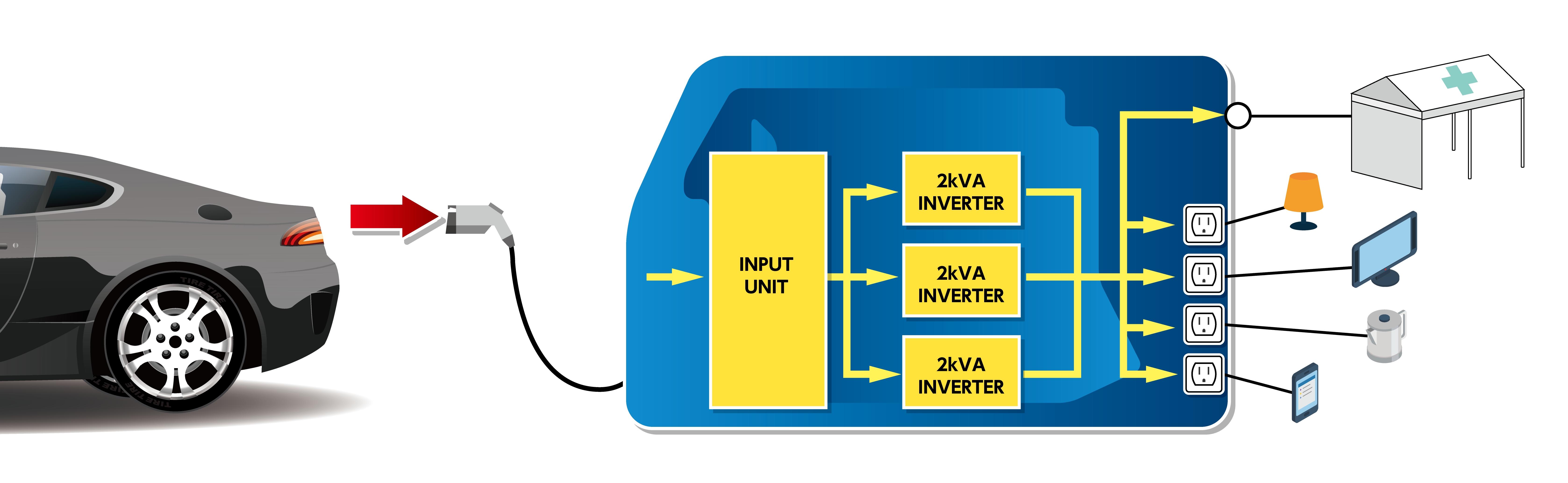

    3台並列(6kVA)外部給電イメージ図
