正弦波インバータを搭載している発電機は家庭用コンセントと同じ電力を出力できることから、移動販売・建設現場のようなビジネスの場やキャンプ・BBQといったレジャーの場などの屋外で電子機器を使用したい場面において幅広く活躍しています。
近年では、台風や大地震、雪害などの天災地変に伴う大規模停電のような非常時の対策として発電機を備え付ける自治体・企業も増えています。
正弦波インバータとは
正弦波を出力することができる電力変換器です。
代表的な使用例として、家庭用コンセントの機能を代替するための機器に搭載されています。
-
-

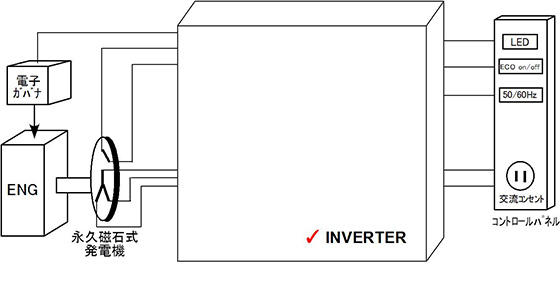

- システム構成例
-
-
-

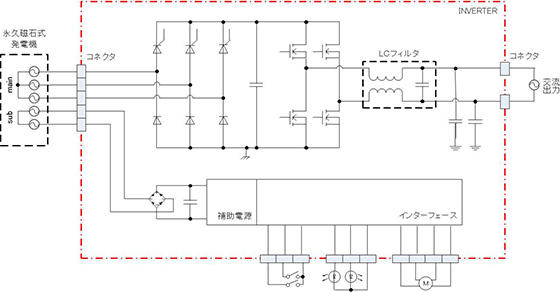

- インバータ内部構成例
-
当社が開発しているAC-ACインバータは、エンジン式発電機に特化した製品です。特長はエンジン回転数を制御する電子ガバナのドライバを搭載することで、エンジン制御ECUを用意する必要が無く、小型化に貢献します。

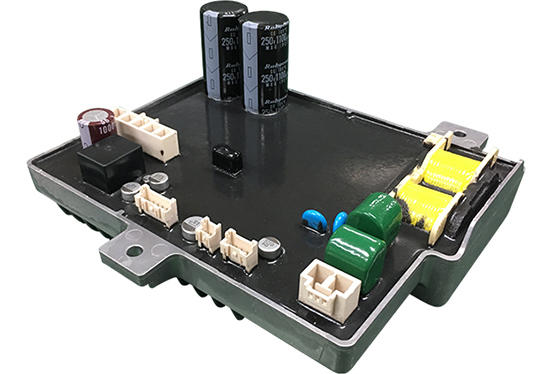

2kVAモデル
用途
エンジン式発電機(携帯用、非常用)
特長
AC-ACインバータは、エンジンに接続されている永久磁石式発電機の三相交流エネルギーを、一旦直流に変換しその後、インバータ変換器にて正弦波を出力します。
交流電圧(3Φ入力)→直流電圧→交流電圧(定電圧化)
また、デジタル制御によって、AC-ACインバータの並列運転も可能です。
屋外での使用環境を考慮しモールド充填加工をしているため、塵・埃等の環境下やエンジンの振動に対しても、高い信頼性を実現します。
仕様
入力定格 | 400Vmax(100V/120Vモデル) 800Vmax(220Vモデル) |
---|---|
出力定格 | 100V/120V/220V 50Hz/60Hz |
歪率 | 2%max(cosθ=1.0) |
総合効率 | 92%(定格出力時) |
保護機能 | 過電圧保護・過電流保護・過熱保護 |
付加機能 | 2台並列 |
形状 | 180mm×136mm×80mm・約1.4kg |
オプション | 通信機能(UART) |

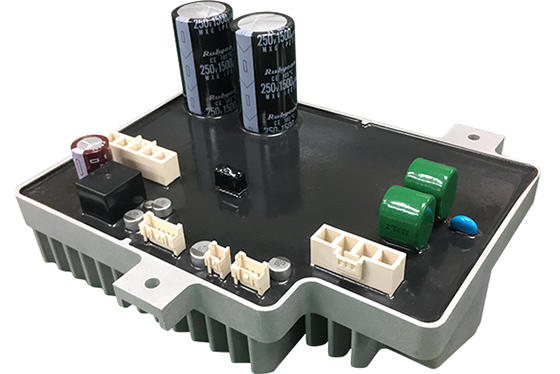

3kVAモデル
用途
エンジン式発電機(携帯用、非常用)
特長
AC-ACインバータは、エンジンに接続されている永久磁石式発電機の三相交流エネルギーを、一旦直流に変換しその後、インバータ変換器にて正弦波を出力します。
交流電圧(3Φ入力)→直流電圧→交流電圧(定電圧化)
また、デジタル制御によって、AC-ACインバータの並列運転も可能です。
屋外での使用環境を考慮しモールド充填加工をしているため、塵・埃等の環境下やエンジンの振動に対しても、高い信頼性を実現します。
仕様
入力定格 | 400Vmax(100V/120Vモデル) 800Vmax(220Vモデル) |
---|---|
出力定格 | 100V/120V/220V 50Hz/60Hz |
歪率 | 2%max(cosθ=1.0) |
総合効率 | 92%(定格出力時) |
保護機能 | 過電圧保護・過電流保護・過熱保護 |
付加機能 | 2台並列 |
形状 | 190mm×136mm×95mm・約1.8kg |
オプション | 通信機能(UART) |
