ブリッジダイオードは、ブリッジ接続された4個または6個のダイオードをひとつのパッケージにしたダイオードモジュールで、交流を直流や脈流に整流するために使用します。
単相交流用
三相交流用
ブリッジダイオードの使い方・・・全波整流
-
-

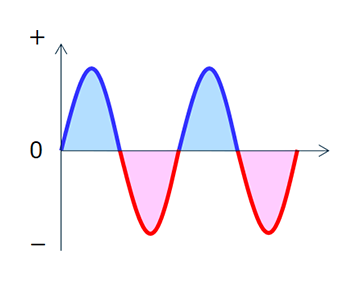

- 入力電圧：交流
-
-
-
- 出力電圧：脈流・直流
-
ブリッジダイオードは、交流入力の負電圧側を反転して脈流を出力します。

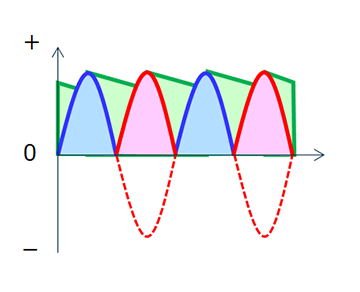

出力側をコンデンサで平滑することにより、直流電圧を出力することができます。50/60Hzの商用周波数を整流することを目的に作られたものが多く、ダイオードの種類としては一般整流ダイオードが用いられます。
スイッチング電源の2次側整流など高周波の整流に用いる場合は、ファストリカバリダイオードやショットキーバリアダイオードなどを用いたブリッジダイオードを使用します。

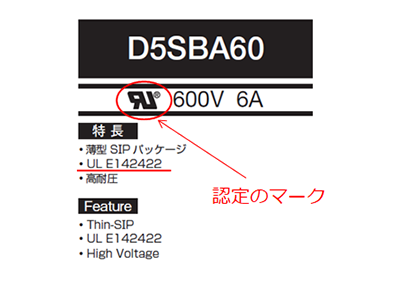

ブリッジダイオードのUL認定の意味
シャーシ（アース）に絶縁シートなどを介さずに、直接取り付けることができます。
