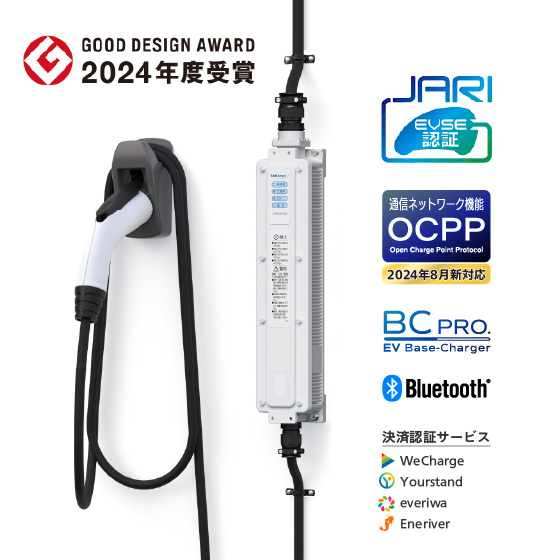

アレンジ自由自在、究極のシンプル。
充電出力30A（6kW相当）｜普通充電器

最もシンプルで洗練されたMODE3方式の普通充電器。新電元の電源技術をコアに、好きなデザインやサービスをアレンジできます。何も飾らず「EV充電」の機能だけ欲しい場所には、そのまま壁や地面にポンと設置。「挿すだけ充電」モードでボタン操作もいらないスマートな充電体験。

対応充電サービス

いつもの場所で、基礎充電。

プライベート利用なら、初期設定なしで「挿すだけ充電」ができます。買い切りもOK。コールセンターサービスや定額修理サービスのトッピングもできます。

決済認証サービスに対応

WeCharge｜ユビ電株式会社
アプリからQRコードを読み取ることで決済利用できるサービスです。マンションや事業所、商業施設などでもご導入いただけます。
Yourstand｜ユアスタンド株式会社
毎日使う充電器の「マイスタンドコード」をアプリに登録することで、都度利用やスケジュール利用ができます。マンションや事業所、商業施設などでも導入いただけます。
everiwa Charger Share｜パナソニック株式会社
アプリからQRコードを読み取るだけで決済利用できるシェア型サービスです。マップからの検索や予約にも対応。事業者のほか個人所有の充電器も貸出可能。充電器とスマートフォンが直接Bluetoothで接続されるため充電器の通信環境が不要。マンションや事業所、商業施設、個人宅（貸出）などでも導入いただけます。
Eneliver｜Eneliver株式会社
アプリからQRコードを読み取るだけで決済利用できるサービスです。その他にもOCPPサーバー連携で遠隔監視やエネルギーマネジメントなどの管理/制御や利用料金設定やクーポン発行など、プランによって豊富な機能を利用可能。通信中継器GX1で最大10台の充電器をモバイル回線1契約で接続できます。

サービスの詳細・導入は各社にお問い合わせください。

オリジナル充電サービスの開発もできる。

無線でコントロールできる機能を搭載。本体へのステッカー貼付^※1や、オリジナルでデザインしたケースへの収納^※2もできます。詳しくはご相談ください。

貼付サイズは60×31mm指定。
放熱、踏みつけ防止、本体制御の電波透過などの要件を満たす必要があります。

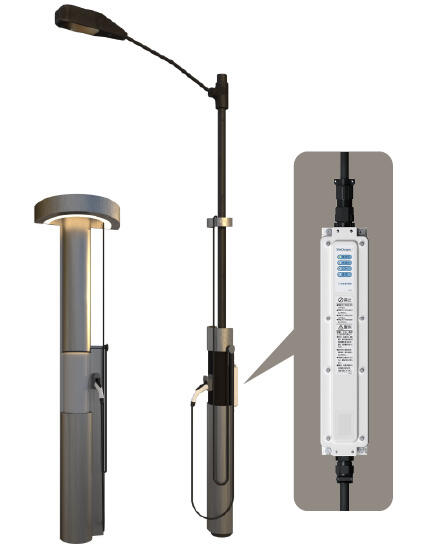

エクステリアへの組み込みも可能

デザインされた建材に「見せない普通充電器」を組み込むことで、個性的な充電スペースをつくることができます。たとえば照明器具との組み合わせることで、充電コネクタがポールと一体化した特徴的な演出も可能になります。

通信機能でアプリ開発

本製品は無線でコントロールできる機能を搭載しています。テレビのリモコン感覚で充電器を操作することで、決済認証や消費電力マネジメントのような応用サービスへと発展させることも可能です。無線通信プロトコルやクラウドサーバーの実装など、ITサービス開発に長けたシステム開発会社様なら、本製品を連携させることでEV充電サービスへの参入障壁を大幅に下げることができます。（開発に際しては当社との契約が必要です。）

OCPPサービス対応

見せない普通充電器とOCPPサーバーを連携して、さまざまな決済認証サービスを開発することが可能です。

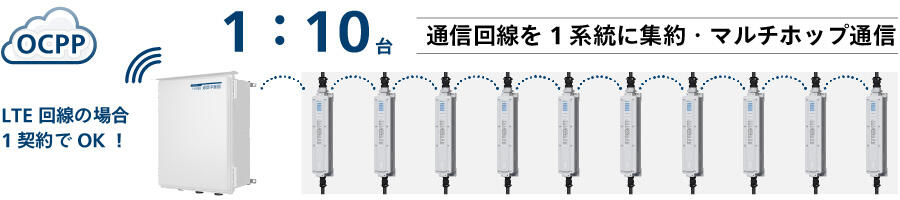

専用オプションの通信中継器「GX1」を組み合わせることで、最大10台の見せない普通充電器を一括でネットワーク接続することが可能です。通信中継器GX1には、LTEモバイル通信とLAN通信の2モデルをご用意しています。

【新製品情報】2024年8月-通信中継器GX1発売

特長

車と通信できる「コントロールパイロット」対応

MODE3方式の充電器は、車両と通信しながら充電制御を行うコントロールパイロット（CPLT）に対応していますので、コンセント方式よりも公共用・事業用に適しています。

車載ケーブル不要で、旅行先でも安心。
充電器側から出力電流をコントロールできる。
車両側からの確認操作で通電スタートできる。
見せない普通充電器なら「挿すだけ充電」にも対応。

一般的な充電器の約2倍速

実用性能で注目されている6kW出力に対応しています。バッテリー1kWhあたり6kmほど走行できるEVなら、5時間の充電で約180kmの走行距離を回復できます。通勤などで車を利用する方の年間平均走行距離は1万kmと言われており、1日平均30kmに相当します。6kW充電器なら、1日分の走行距離を約50分で充電することもできます。（車両電費6kmにて最大出力で連続充電した場合）

性能指標	見せない普通充電器	一般的な充電器
出力電流	6kW	3.2kW
充電量（5時間）	30kWh _{（乗用EV電池容量の約50%）}	16kWh _{（乗用EVの電池容量の約27%）}
回復走行距離（5時間）	180km _{（平均的な通勤用車の6日分）}	96km _{（平均的な通勤用車の約3日分）}
充電速度比較	約2倍速	1倍速

超コンパクト＆自由なレイアウト

出力6kWのMODE3充電器でありながら、ケーブルやコネクタホルダーを自由にレイアウトできます。駐車場の輪止めブロックに並べて置けるサイズ感で、思いつくほとんどの場所に設置可能。ミニマルな充電スポットを実現できます。

地面／壁面／天井／斜面に設置できる。
ケースの中、梁の上、塀の裏側など。見えない場所に。
水害に耐えられる完全防水。

仕様・設定機能・外観

主な仕様

型式	PM-CS09-J-CG
定格電圧	単相2線　200V
定格電流	30A	6kW相当
充電方式	Mode3	IEC61851－1e.d3.0

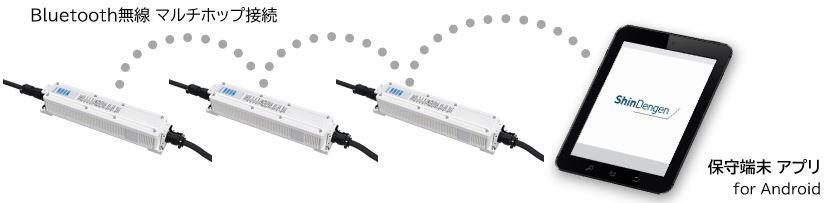

通信方式	Bluetooth^®5.0内蔵	保守・機能拡張用。一般充電利用者向けではありません。
ケーブル長	標準6m
周囲温度	－20～55℃
強度	2t車の踏みつけに耐える	ビークルドライブオーバー試験
環境	重塩害対応
寸法	W84 × D400 × H80 mm
質量	3.0kg	ケーブル・充電コネクタ含まず

設定項目・機能


設定する	即時充電	オン[標準]　・・・プラグインスタート。挿すだけ充電開始オフ　　　　・・・スマホ/決済器などから認証・要開発
	休止設定	オン　　　　・・・使用可LED 消灯（営業時間外）オフ[標準]　・・・使用可LED 点滅（営業時間中）
	充電電流	6 ～ 30A・1A単位
	スケジュール	月～日曜日・1時間単位　（7日×24コマ）
表示する	利用状態	充電電流・充電量をリアルタイムで表示
表示する	利用履歴	充電電流・充電量・開始/停止時刻を表示

オプション・サービス

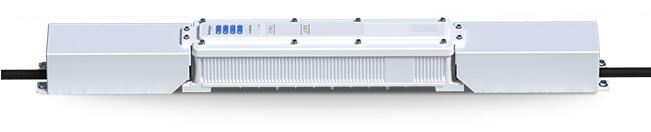

オプション品	配線保護カバー（主に地面設置用）	地面など、人が踏みつける可能性がある場所に本製品を設置する場合に、必ず取り付けてください。入力側と出力側のカバーセット。 2t車の踏みつけに耐えますが、日常的に車のタイヤが接触する場所への設置はしないでください。寸法：入力側L=219mm、出力側L=219mm

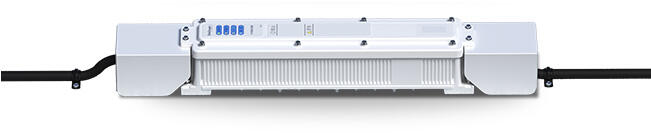

	悪戯防止カバー（主に壁面設置用）	壁面など、人が触れる可能性がある場所に本製品を設置する場合、かつ悪戯によるコネクタ部の着脱などが懸念される場合に、取り付けが推奨されます。入力側と出力側のカバーセット。寸法：入力側L=100mm、出力側L=100mm
	OCPPネットワーク対応通信中継器 GX1	「見せない普通充電器」とBluetooth無線で通信し、インターネット回線でOCPPサービスサーバーに連携させることができます。
サービス	コールセンターサービス	本製品の使い方や、「故障かな？」と思ったときの対応などをご案内するコールセンターを利用いただけます。ご利用時には、必ずご加入機器のシリアル番号が必要です。
サービス	定額修理サービス	年間定額にて、突然の故障時に交換品を速やかに発送します。通常修理と異なり、修理受付後に速やかに交換品を当社から発送する「先出し対応」となりますので、お客さまによる取外／取付が1回の作業で完了します。（通常は当社にて故障品を確認後に交換品を発送）

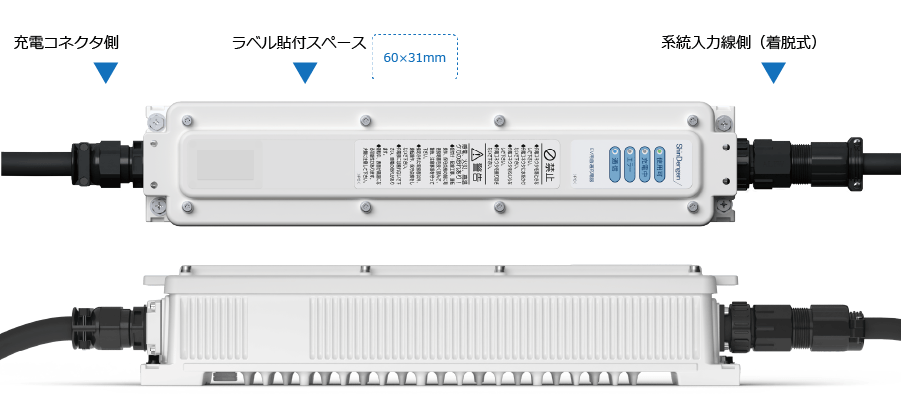

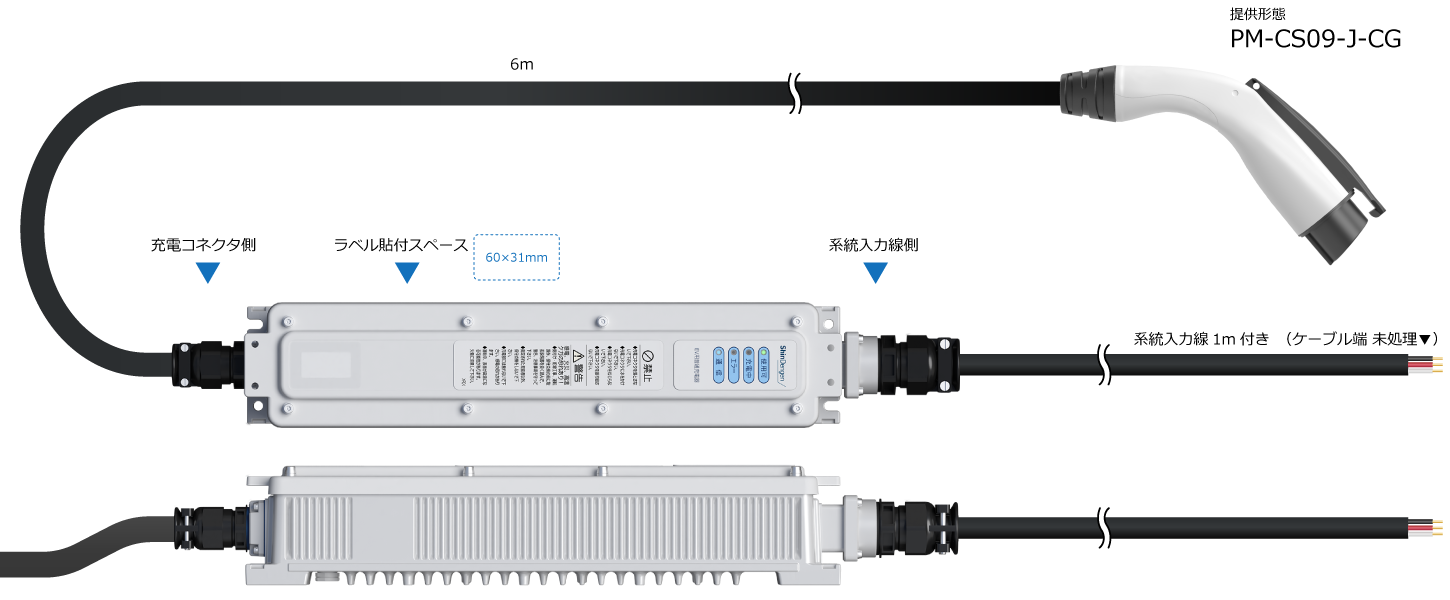

外観イメージ

サポート情報

お問い合わせ

価格が知りたい・見積を依頼したい

お見積もりのご検討、誠にありがとうございます！

新電元工業では販売・施工パートナー/代理店制をとっております。
お見積りや施工相談は『Power Link Partner』にお問い合わせください。

お見積り・ご相談はこちら

▍EV充電器の他にも費用がかかります

EVスポットの設置には下記のような費用が必要になります。当社製品の価格は設置に必要な費用のごく一部となりますので、ご予算計画を立てる際には販売・施工店にお問い合わせください。

EV充電器本体【当社製品】
コールセンターサービス【当社提供・オプション】
定額修理サービス【当社提供・オプション】
地面設置の場合、配線保護カバー【当社提供・オプション】
※人や車が踏みつける恐れがある場合は取付必須です。
人が触れて悪戯をする恐れのある場合、悪戯防止カバー【当社提供・オプション】
※入力配線がコネクタ着脱式のため、公共場所などでは取付を推奨します。
看板/バリカー/照明/屋根などの付帯設備
電気設備・付帯設備工事
電気受電契約

上記の他、電気料金・サービス利用料・メンテナンス費用などの費用が必要に応じてかかりますので、計画の際にご考慮ください。

▍概算価格（ご参考）

本体価格の予算目安として30万円程度をご想定ください。
