EV普通充電器 PM-CSシリーズ

【ご案内】Microsoft Edgeをご利用のお客様へ
本製品のWEBブラウザ設定は「Microsoft Internet Explorer」でご利用いただけます。「Microsoft Edge」での利用には『IEモード設定』が必要です。詳細はサポート資料をご参照ください。

  • EV/PHEV用普通充電器

公共スペース向けのスタンダードモデル

屋外での使いやすさや設置性を重視した、公共向けのEV普通充電器です。ICカードのインターフェイスを搭載していますので、幅広いゲストにご利用いただけます。

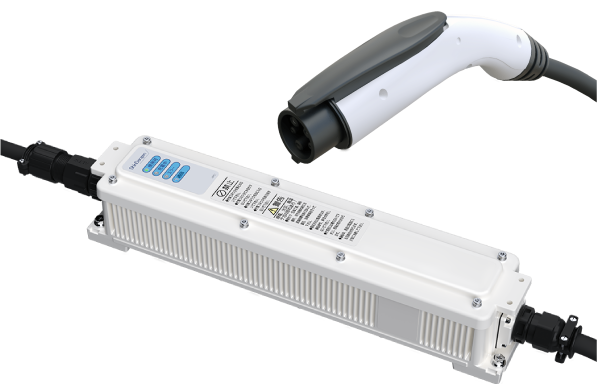

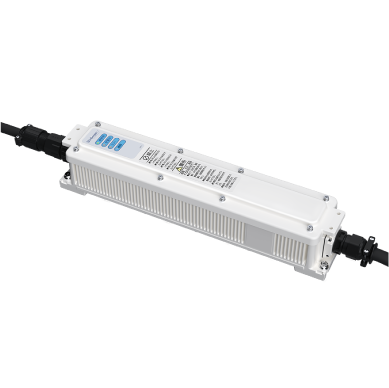

見せない普通充電器(PM-CS09-M)

特長

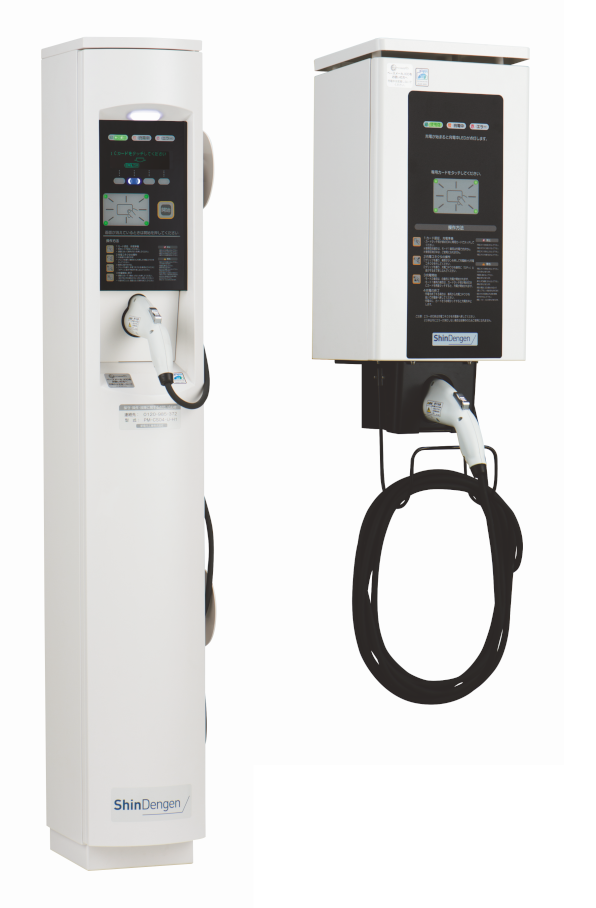

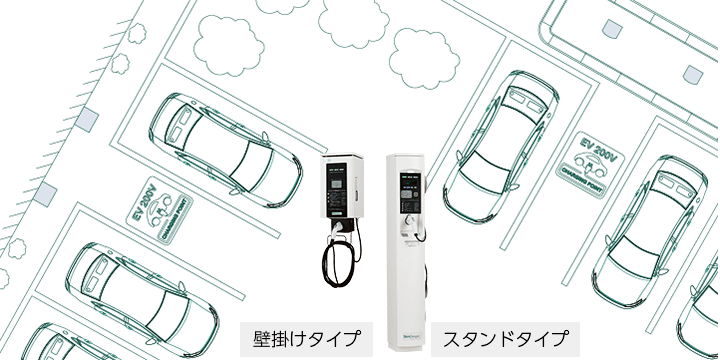

駐車スペースに合わせたラインナップ

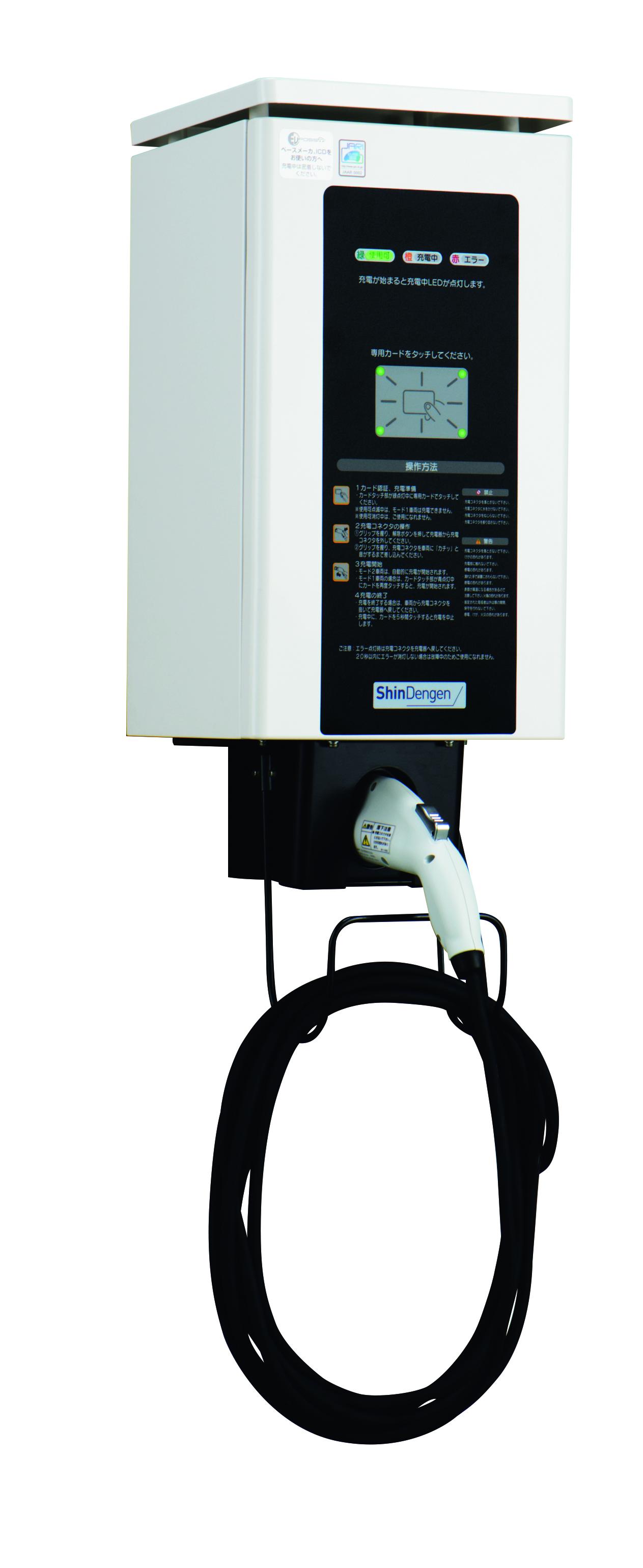

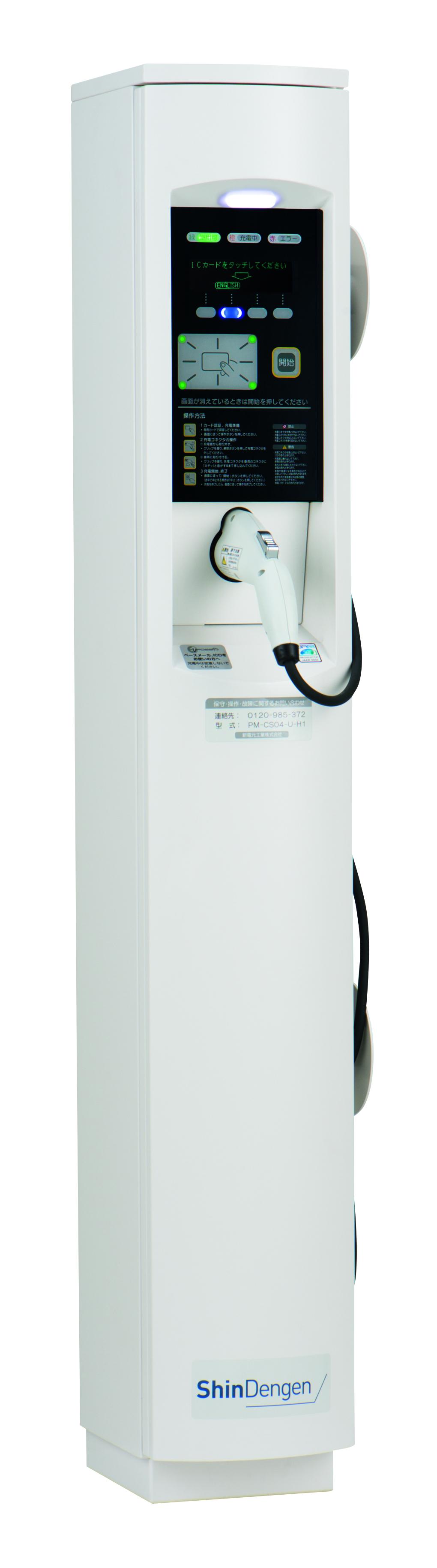

PM-CSシリーズは、スタンドタイプと壁掛けタイプの2種類をラインナップしています。デザインの協調がとれますので、設置場所にあわせてお選びいただけます。省スペース設計で、限られた駐車スペースでもスムーズな人の往来を可能にします。

  • スタンドタイプと壁掛けタイプは、通信機能や対応オプションが一部異なりますので、選定の際にはご注意ください。

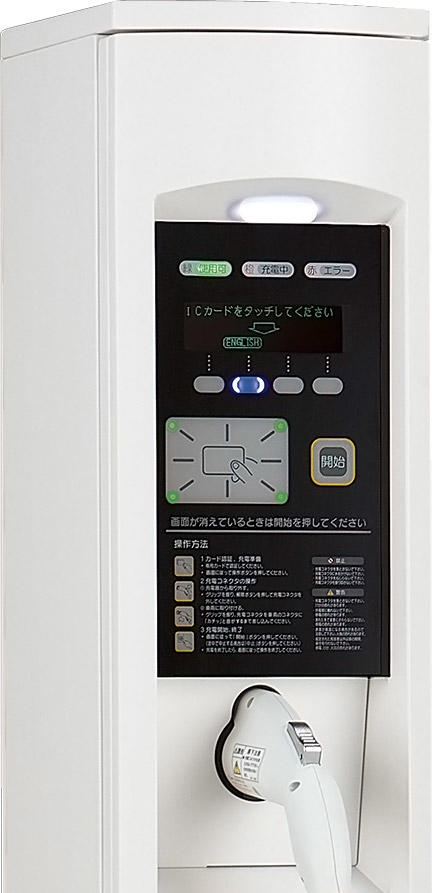

実用性を重視した操作パネル

多くのゲストに親しまれるように、デザイン性だけでなく実用性にもこだわりました。

架上灯(スタンドタイプのみ)

運用中は、上部のライトが操作パネル全体を照らします。暗い夜間の操作をサポートし、ゲストの不安を和らげます。消灯時間の設定も可能です。

ステータス灯

緑色のLEDで、使用可の状態をわかりやすくお知らせします。充電中は橙色のLEDが点灯し、充電完了も一目でわかります。

視認性に優れた操作画面

明るい屋外でも視認性の高い自発光式モニター(VFD)で、文字をはっきりと表示します。

ICカード認証に対応

充電器本体に「ICカード認証」のインターフェイスを搭載しています。ICカードを利用しない「パスワード認証」「認証なし」による運用も可能です。

  • スタンドアローン(通信なし)での運用も可能です。利用されるICカードを本装置に登録する必要があります。
  • FeliCa(NFC TypeF)規格のICカードのみ対応しています。NFC TypeAおよびTypeBは使用できません。

公共施設や観光地でも安心の多言語対応

操作開始時に、かんたんに切り替えることができます。

ピクトグラムで直感的な案内

文字による説明のほか、ピクトグラムによる操作説明にも対応しています。はじめて操作するゲストにも優しいインターフェイスとなっています。

都市や自然の風景に調和

緩やかな曲面をもつモノトーンデザインは、自然光のグラデーションで風景と調和します。洗練された施設や、彩りに満ちた観光地でも、景観を保ちます。

設置事例

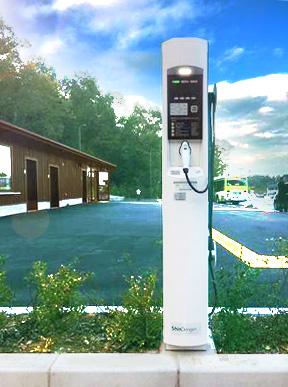

2018年11月9日、埼玉県飯能市にオープンした新スポット「メッツァビレッジ」にPM-CSシリーズを設置しました。

  • メッツァビレッジ 公式サイト

EV充電インフラサービスに対応

通信ネットワーク対応(PM-CS04-U-H1)では、EV/PHEV充電インフラサービス「smart oasis®」のご利用も可能です。ICカード認証による充電器利用のほか、満空情報を提供するクラウドサービスなどと連携することで、より多くのゲストが利用できるようになります。施設の管理者様にとっては、利用実績管理に活用できるなどのメリットもあります。

通信ネットワーク対応モデルとスタンドアローンモデルを複数台システムで構築することも可能です。

  • 通信ネットワーク対応モデルは、型式:PM-CS06-Uを親機としてご指定ください。
                      PM-CS06-Sを子機としてご指定ください。

通信機能

LAN接続またはネットワークを利用することで、パソコンからの運用管理が可能です。

  • PM-CSシリーズ標準搭載

長持ち設計

  • IEC61851-1、IEC61851-22、SAE J1772準拠
  • 雷サージ保護デバイス搭載(IEC61000-4-5 Level 4適合)
  • IP55準拠の防塵、防水性能で屋外設置に対応(充電コネクタは、IP44準拠)
  • 外装は耐腐食性に優れたステンレス鋼を採用
  • 前面扉が開閉でき保守作業が容易

その他の特長

  • 利用認証に連動したセキュリティロック付き充電コネクタ
  • FeliCa®対応のICカードリーダー搭載
  • 一般社団法人次世代自動車振興センター補助金対象機種 ※スタンドタイプのみ
  • JARI A0001 2014(JARI新基準認証品) ※スタンドタイプのみ
  • 寒冷地対応オプションを選択可能 ※スタンドタイプのみ

主な仕様

項目スタンドタイプ壁掛けタイプ【新製品ご案内中】
外観

製品ページ

型式 PM-CS04-S-H1
PM-CS04-U-H1
PM-CS05-S 見せない普通充電器
PM-CS09シリーズ
定格電圧 単相AC200V 50Hz/60Hz 単相AC200V 50Hz/60Hz
連続定格電流
(車両への充電電流)
20A
(18A)
30A
充電方式 IEC61851‐1、IEC61851-22、SAE J1772準拠
