SDQC2F90シリーズ 主な仕様
ご確認ください
本ページに記載する仕様は、納入仕様書に準ずる内容となります。正確性には万全を期しておりますが、万が一、本ページと納入仕様書の記載内容が異なる場合、納入仕様書が正となります。機器のご選定に際しましては、必ず納入仕様書をご請求のうえ、ご確認をお願いいたします。また前記に限らず、本ページに記載する内容は参考情報となりますので、各種仕様書・取扱説明書及びこれらに準ずる資料にて、お客さまご用途に適合していることをご確認ください。
仕様表
項目 | 単位 | 仕様 | ||
---|---|---|---|---|
外観 | - |

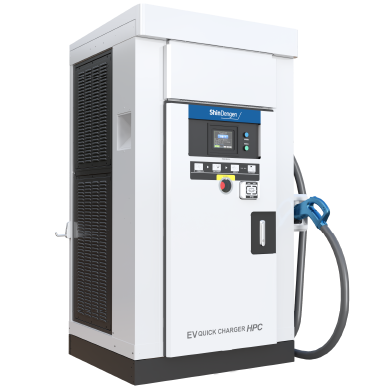

※外観は「SDQC2F90UT」 |
※外観は「SDQC2F90UT」 |
|
型式 | smart oasis® | - |
SDQC2F90UT4415 |
SDQC2F90UT4415-M |
エコQ電® | - |
─ |
SDQC2F90ET4415-M |
|
OCPP対応サービス | - |
SDQC2F90XT4415 |
SDQC2F90XT4415-M |
|
スタンドアロン | - |
SDQC2F90ST4415 |
SDQC2F90ST4415-M |
|
充電方式 | - | CHAdeMO Protocol Rev.1.2 | ||
交流入力 | 定格入力 | - | 三相4線式415V±15% 50/60Hz | |
力率 | - | 0.99以上 | ||
受電容量 | kVA | 97以下 | ||
最大入力電流※1 | A | 159以下 | ||
漏電遮断器(定格電流) | A | 175 | ||
直流出力 |
出力電圧範囲 | V | 150~450 | |
出力電流範囲 | A | 0~200 | ||
出力電力範囲(充電容量) | kW | 0~ 90 | ||
変換効率※2 | % | 94以上 | ||
充電ケーブル本数 | 本 |
1(シングル出力) |
2(マルチ出力) | |
充電ケーブル長 | m |
5 |
||
環境条件 | 設置場所 | - |
屋外 (ただし海岸からの距離500m以上の場所に限ります) |
|
周囲温度 |
℃ | -20~+40 SDQC2F90ET4415-M のみ-10℃下限 |
||
周囲湿度 |
% | 30~90 | ||
防塵・防水性能 | - | 保護等級:IP54 | ||
構造 | 外形寸法 | ㎜ | 全幅990×全高1,840×奥行900(突起部除く) | |
質量 | ㎏ | 約630 | 約650 | |
接地(筐体) | - | C種 接地工事 |
- 入力 AC 352V、出力 DC 450V 最大電流出力時
- 入力 AC 415V、出力 DC450V/200A出力時
機能対応表
項目 | マルチアウトレット (車両2台同時充電) | ICカード認証機能 (FeliCaのみ対応※3) | 通信ネットワーク機能 | 寒冷地対応 (-20℃) |
---|---|---|---|---|
SDQC2F90 UT4415 | - | ○ |
smart oasis® |
〇 |
SDQC2F90UT4415-M | 〇 | 〇 |
smart oasis® |
〇 |
〼SDQC2F90NT4415 | - | ー ※1 |
JCN ※2 |
〇 |
〼SDQC2F90NT4415-M |
〇 | ー ※1 |
JCN ※2 |
〇 |
SDQC2F90ET4415-M |
〇 | 〇 |
エコQ電® ※2 |
ー |
SDQC2F90XT4415 |
- | 〇 |
OCPP対応サービス |
〇 |
SDQC2F90XT4415-M |
〇 | 〇 |
OCPP対応サービス |
〇 |
SDQC2F90ST4415 |
- |
- | ー | 〇 |
SDQC2F90ST4415-M |
〇 |
- | ー | 〇 |
〼:生産終了
- 当該機単体では利用できません。外部コントローラーを接続することで対応可能です。
- 通信ネットワーク使用料は別途各社と契約が必要となります。
- Felica(NFC TypeF)規格のICカードのみ使用できます。NFC TypeAおよびTypeBは使用できません。
