点灯サインの見方

転倒・けが・感電・火災
【注意事項を必ずご確認ください】
安全上の注意事項を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性があります。

安全上の注意事項

本ページを参照して作業をされる方は、事前に取扱説明書の内容を十分に理解されているものとみなします。
また、免責事項・ご利用規約について承諾したものとみなします。

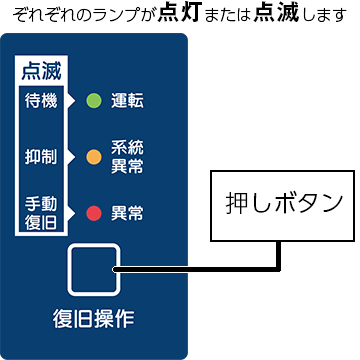

本体側面の「サイドパネル」に表示される点灯サインの見方について説明します。

		運転	系統異常	異常	説明
1	停止指令	○	○	○	交流端子および太陽光パネルの両方に電圧が無い状態です。運用設定が「停止」の状態です。「運転開始」ボタン押下で運転開始します。
2	待機中	（（●））点滅	○	○	自動的に運転を再開します。日照が少ないため、一時的に発電停止している状態です。異常復帰後の投入阻止時間待ち中です。
3	連系運転自立運転	●	○	○	発電している状態です。正常に連系運転している状態です。使用者の操作により、自立運転している状態です。自立出力端子から電気を利用できます。
4	自立運転	●	●	○	自立出力端子から電気を利用できます。系統に停電などの障害が発生しているため、連系運転に切り替えることはできません。停電時運用設定が「自立運転」の場合、停電復旧後に自動的に連系運転を再開します。
5	電圧上昇抑制中温度上昇抑制中出力制御中 PV入力未接続システム連動中	●	（（●））点滅	○	発電していますが、1～5いずれかの理由により出力電力が低下しています。系統電圧上昇抑制が動作しています。出力制御装置から抑制指示を受信しています。本装置の温度上昇を抑制しています。太陽電池が一部接続されていません。外部のシステムと連動して発電量が抑制されています。
6	系統異常中	○	●	○	電力系統に、停電などの障害が発生しています。障害が解消されると、自動的に運転を再開します。
7	停止信号受信中	○	●	●	本装置に接続された継電器が動作しています。長時間復帰しない場合は、電気設備の管理者に問い合わせてください。
8	手動復旧待ち	○	○	（（●））点滅	復旧操作が必要です。「復旧操作」ボタン押下で運転開始します。系統異常の手動復旧待ちです。外部接点(継電器など)による停止の手動復旧待ちです。
8	自動復帰異常手動復帰異常	○	○	●	発電できない異常を検出している状態です。「復旧操作」ボタンを押しても運転しない場合、または半日間以上復帰しない場合は、本体内部の画面で状態情報を確認してください。エラーコードによって処置方法が異なりますので、下記リンク先を参照してご確認ください。状態情報の確認方法はこちらエラーコードの一覧はこちら (例)G01,A17,B07,C31など
