PVS-Cシリーズ 操作方法

転倒・けが・感電・火災
【注意事項を必ずご確認ください】
安全上の注意事項を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性があります。

本ページを参照して作業をされる方は、事前に取扱説明書の内容を十分に理解されているものとみなします。
また、免責事項・ご利用規約について承諾したものとみなします。

－本ページの免責事項・ご利用規約(ページ下部)－

製品の運用方法と操作方法説明

操作方法 図説

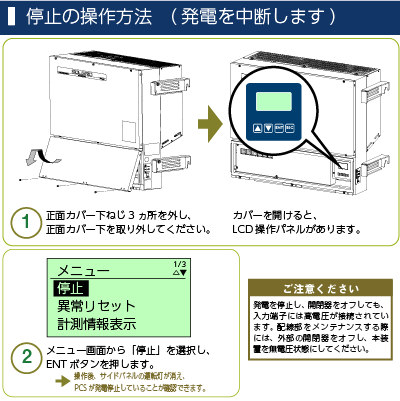

1停止する
  1. 本体の正面下カバーねじ3ヵ所を外し、正面下カバーを取り外します。
  2. 正面右側のLCD操作パネルで「停止」を選択し、ENTを押します。
 表示する

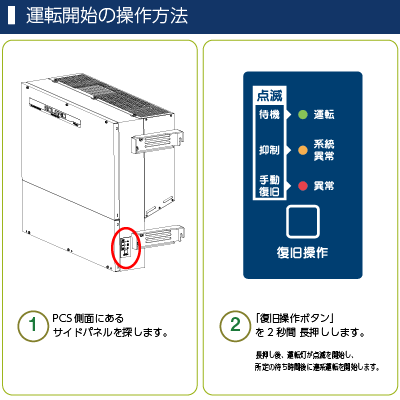

2系統連系を開始 本体の右側面「サイドパネル」の、「復旧操作」ボタンを2秒以上押してください。 表示する　

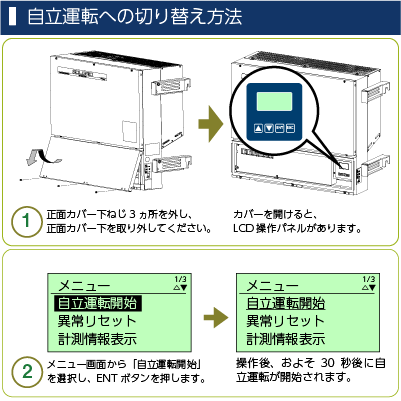

3自立運転を開始

この操作は、自立運転機能付きの製品が対象です。

  1. 本体の正面下カバーねじ3ヵ所を外し、正面下カバーを取り外します。
  2. 正面右側のLCD操作パネルで「自立運転開始」を選択し、ENTを押します。

[関連情報]　停電で電気を使いたい

 表示する
4現在の運転状態を確認

本体の右側面「サイドパネル」で状態を確認します。>点灯サイン

 表示する

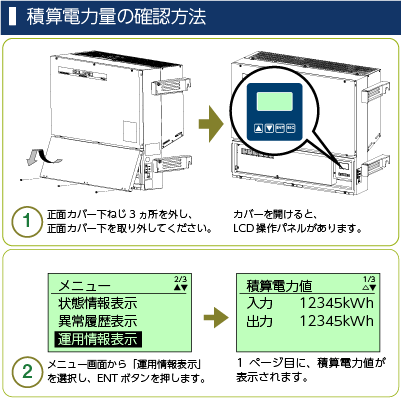

5総積算発電電力量を確認
  1. 本体の正面下カバーねじ3ヵ所を外し、正面下カバーを取り外します。
  2. 正面右側のLCD操作パネルで「運転情報表示」を選択し、ENTを押します。
 表示する

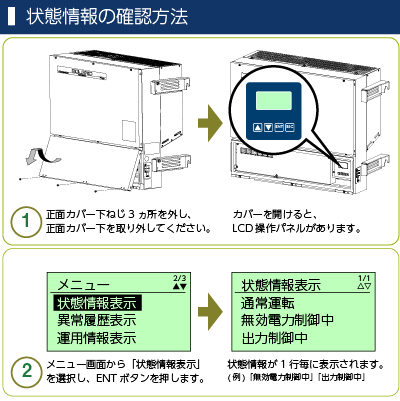

6「抑制」の詳細を確認
  1. 本体の正面下カバーねじ3ヵ所を外し、正面下カバーを取り外します。
  2. 正面右側のLCD操作パネルで「状態情報表示」を選択し、ENTを押します。>LCD操作パネル
 表示する
7「異常」の詳細を確認
  1. 本体の正面下カバーねじ3ヵ所を外し、正面下カバーを取り外します。
  2. 正面右側のLCD操作パネルで「状態情報表示」を選択し、ENTを押します。>LCD操作パネル
 表示する

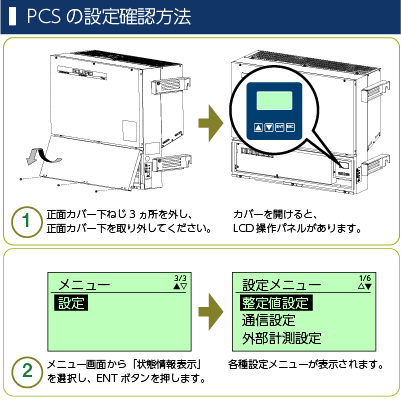

8パワコンの設定を変更する
  1. 本体の正面下カバーねじ3ヵ所を外し、正面下カバーを取り外します。
  2. 正面右側のLCD操作パネルで「設定」を選択し、ENTを押します。>LCD操作パネル
 表示する

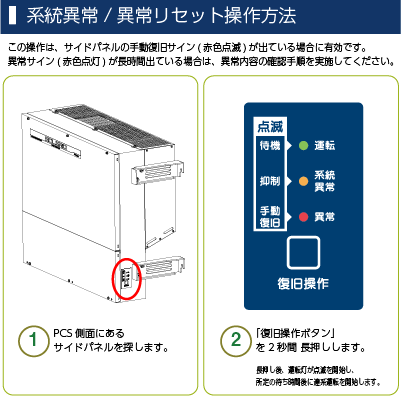

9「系統異常」リセット操作 本体の右側面「サイドパネル」の、「復旧操作」ボタンを2秒以上押してください。 表示する
10「手動復帰異常」リセット操作 本体の右側面「サイドパネル」の、「復旧操作」ボタンを2秒以上押してください。 表示する

この製品に関する他のガイドを見るには、
下のボタンよりお戻りください。

本ページの免責事項・ご利用規約

※本ページを参照する方は、事前に製品の取扱説明書をお読みになり、その内容をよくご理解されたものとみなします。※本ページへの掲載情報は、製品の取扱説明書からの抜粋・要約です。本ページへの掲載情報と、製品の取扱説明書の記載情報とで、過不足または差異がある場合は、製品の取扱説明書の記載情報を正とします。※本ページの掲載情報は、製品の取扱説明書の記載情報との関連を排して解釈できません。※本ページ、および本ページへの掲載内容は、予告なく変更または公開中止する可能性があります。※本ページへの掲載情報を当社の許可無く転載することを禁止します。
