直流入力型200VA交流電源(インバータ)

新製品・商談受付中
直流48V入力|単相100V・200VA出力

DC48Vから高品質な正弦波を供給する、
静音でコンパクトな200VAインバータ

高信頼性が求められるルータやサーバなどのデータコム装置に適した高品質な正弦波交流を提供します。オプションの設置金具でJIS/EIA規格19インチラック搭載、壁取り付けが可能です。入出力はコネクタ接続で負荷機器への配線接続が容易です。信号出力端子台から故障信号を外部転送することで、装置の運転状態を遠隔監視可能です。


特長

施工性と設置の柔軟性

本製品は、正面・背面に出力コネクタを搭載し、配線作業が容易です。また、入出力一体型設計により、本体のみで全ての接続が完了し、施工の簡略化を実現します。さらに、JIS/EIA規格の19インチラックや壁面への取り付けにも対応しており、設置環境に応じた柔軟な対応が可能です。

省スペース・静音設計

高さ40.8mm(1U以下)、奥行280mmのコンパクトサイズで、限られたスペースにも設置可能です。FANレスの自然風冷設計により、塵埃による故障リスクを低減し、静音性と省メンテナンス性を両立しています。

高信頼性と運用支援機能

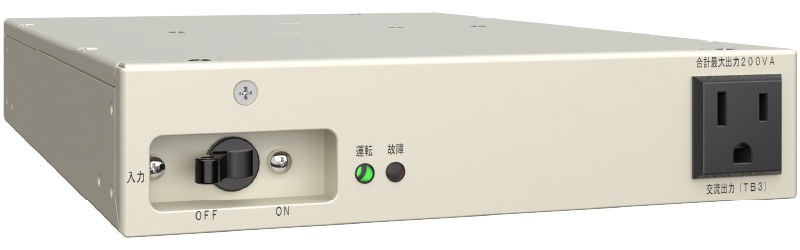

高品質な正弦波出力により、ルータやサーバなどのデータコム装置の安定運用を支援します。さらに、外部信号端子台による故障信号転送や、装置正面のLED表示により、運転状態の監視と異常時の迅速な対応が可能です。

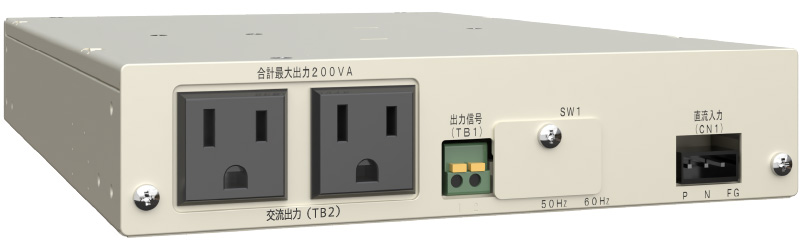

  • 背面側にも出力コネクタを搭載(合計3口)

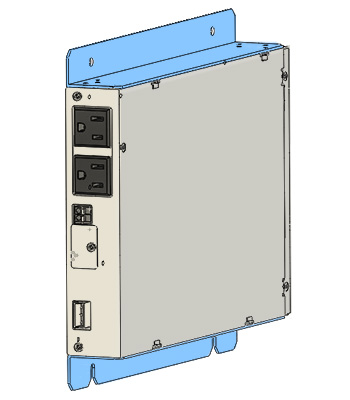

19インチラック搭載・壁付け対応

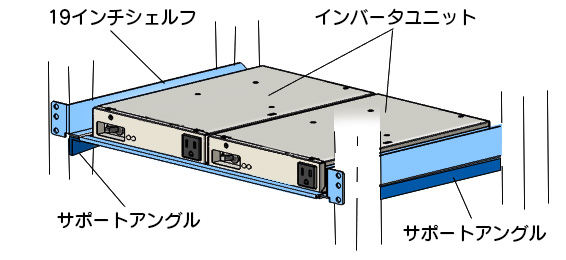

専用オプション金具により、19インチラックへの1段2台並列搭載と壁付け設置の両方に対応します。設備更新時に新しくスペースを拡張することなく容量拡張ができます。

主な仕様

  • 本製品は日本国内専用です。海外ではご使用いただけません。
  • 製品を正しく、安全にお使い頂くため、ご使用に前に必ず「取扱説明書」をよくお読みください。
  • 記載内容は製品改良などのため、お断り無しに変更することがありますので、予めご了承ください。

項目

規格

補足事項

装置

品名

直流入力型200VA交流電源装置

型名

INV200VA〈0〉

適格の種類

連続

冷却方式

自然風冷(FANレス)

直流入力

定格電圧

-48 V

変動範囲

-33 ~ -60 V

最大入力電流

7.5 A

定格運転時

入力帰還雑音

5 mV以内

定格入力電圧、線形負荷

交流出力

定格容量

200VA (200W)

全出力合計

相数

単相2線式

定格電圧

100V

正弦波出力

電圧整定精度

±2%以内

定格周波数

50/60Hz

設定SWによる手動切替

周波数精度

±1.0%以内

波形歪率

線形負荷:5%以内
整流器負荷:10%以内

定格運転時

過渡電圧変動

±10%以内

負荷力率

1.0

過電流保護

100%以上

電力変換効率

90% 以上

定格運転時

高周波雑音

VCCI-A準拠

騒音

45dB 以下

構造

外形寸法

W185 × D280 × H40.8 mm

質量

約2.5kg

設置環境

適応場所

室内 (結露、塩害、塵埃なきこと)

周囲温度

5 ~ 50℃

相対湿度

5~85%RH
