単相ラックマウント型DC48V80A整流装置
特長
蓄電池温度センサに連動する保護充電機能を搭載
本装置のユニットは接続される蓄電池の温度異常を無電圧ループ接点の「ON」「OFF」により検出し、保護充電を行う機能を有しています。
蓄電池の温度環境により充電電圧を補正する必要がありますので、保護充電機能によって蓄電池温度センサから異常を検出し、ユニット出力電圧を補正値へ変更します。
停電時に蓄電池を過放電から守る
本装置は停電が長時間持続した場合、蓄電池の過放電を防止するために蓄電池MCを開放する制御機能を有しています。
19インチラック搭載
EIA、又はJIS規格の19インチラックに搭載可能です。
監視・警報機能

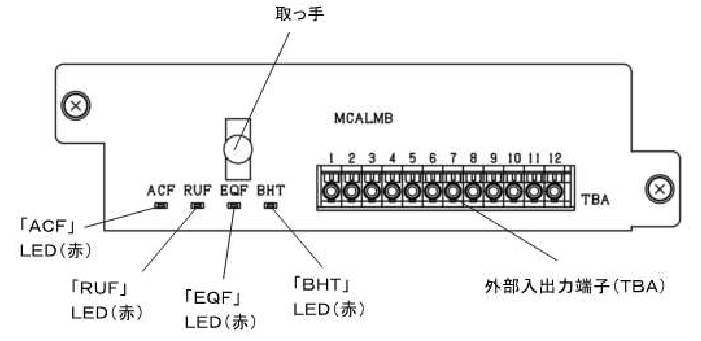

装置内部と外部で発生した状態を、LED表示と接点出力で通知する機能を有します。装置外部の状態は、本装置の信号端子台(MCALM部)からa接点入力にて取り込むことができます。
主な仕様
- 本製品は日本国内専用です。海外ではご使用いただけません。
- 製品を正しく、安全にお使い頂くため、ご使用に前に必ず「取扱説明書」をよくお読みください。
- 記載内容は製品改良などのため、お断り無しに変更することがありますので、予めご了承ください。
項目 |
規格 | |
---|---|---|
装置 |
品名 |
19インチラック搭載型 48V・80A整流装置 |
型式 |
DC48V80AF(COMMON) /ユニット:20-SD |
|
交流入力 |
系統線式 |
単相100V/200V |
定格周波数 |
50Hz/60Hz |
|
力率 |
0.98以上 ※2 |
|
ユニット出力 |
定格電圧 |
54.6V※3 |
電圧変動許容値 |
± 1.0% 以内 |
|
定格電流 |
10A (AC100V入力時)/20A (AC200V入力時) |
|
垂下特性 |
101%以上 |
|
変換効率 |
AC100V入力時…88% Typ. |
|
装置出力 |
定格電圧 |
54.6V※3 |
電圧変動許容値 |
±1.0%以内 |
|
定格出力電流 |
AC100V入力時…10A×(ユニット搭載台数-1) |
|
電流変動範囲 |
0 ~ 100% |
|
脈動電圧 |
300mVP-P以下 |
|
構造 |
外形寸法 |
W480 × D377 × H196 mm (約4.4U) |
質量 |
本体架:12.5kg以下 ユニット:2.5kg以下 / 1台 |
|
使用環境 |
周囲温度 |
-5℃ ~ 45℃ 強制冷却式 |
相対湿度 |
30~90%RH (結露なきこと) |
- 電力変換ユニットを全搭載したときの定格出力です。
- 入出力定格運転時。
- 蓄電池異常時は約 51.1V になります。(蓄電池保護充電動作)
