入出力・分岐一体型DC48V600A整流装置
特長
最高効率 96%のハイパフォーマンス
電源回路の刷新により最高効率 96%※1を達成しました。電源メーカーの企業ミッションとして、地球環境と人類社会に責任ある製品をご提供します。
搭載ユニットの小型・軽量化
本装置は50Aユニットを最大12台+予備2台、搭載可能です。搭載ユニットは当社従来製品と比較し体積を1/2にサイズダウン、質量を約65%軽量化しました。

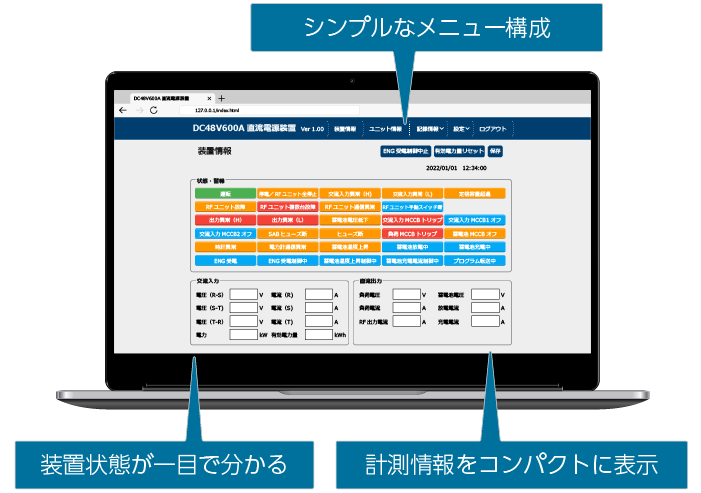

監視・警報機能
PC接続ポートを介して、Webブラウザにて装置の詳細な状態情報の確認、各種設定変更などが可能です。SNMPによる遠隔監視や、接点信号による警報信号送出にも対応しています。
主な仕様
- 本製品は日本国内専用です。海外ではご使用いただけません。
- 製品を正しく、安全にお使い頂くため、ご使用に前に必ず「取扱説明書」をよくお読みください。
- 記載内容は製品改良などのため変更することがあります。納入品の仕様書と差異がある場合は、仕様書の記載内容を正とします。
項目 |
規格 | |
---|---|---|
装置 |
品名 |
48V・600A 整流装置 |
型式 |
装置 - 上部配線タイプ:DC48V600A-U-SD PE-F |
|
交流入力 |
系統線式 |
三相3線式 210V |
定格周波数 |
50Hz/60Hz |
|
力率 |
0.99以上 ※3 |
|
総合効率 |
95%以上※3 |
|
ユニット出力 |
定格電圧 |
53.52V※4 |
電圧変動許容値 |
± 1.0% 以内 |
|
定格電流 |
50A |
|
垂下電流 |
51.5A以上 |
|
装置出力 |
定格電圧 |
53.52V |
電圧変動許容値 |
±2%以内 |
|
定格負荷電流 |
50A×(ユニット搭載台数ー予備ユニット台数)※5 |
|
電流変動範囲 |
0 ~ 100% |
|
脈動電圧 |
300mVP-P以下 |
|
構造 |
外形寸法 |
W900 × D600 × H1800 mm |
質量 |
本体架 - 上部配線タイプ:245kg 以下 ユニット:5kg 以下 /1 台 |
|
使用環境 |
周囲温度 |
0℃ ~ 40℃ 強制冷却式 |
相対湿度 |
30~90%RH (結露なきこと) |
- 当社評価データにおけるユニット変換効率の最高値です。保証値とは異なります。
- 電力変換ユニットを全搭載したときの定格出力です。
- 入出力定格運転時。
- 蓄電池温度上昇信号入力時は約 51.4Vになります。(蓄電池保護充電動作)
- 予備ユニット台数は、現用ユニット 7台までに対して 1 台、現用ユニット 8台以上に対して 2 台となります。
