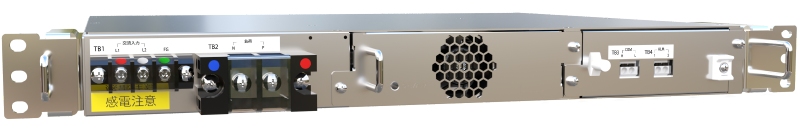

単相ラックマウント型 DC48V･35A整流装置
NEW｜2023年1月受注開始
先行商談受付中
単相100V/200V入力｜DC48V･35A出力
特長
新設計の電源ユニットで変換効率を大幅改善
搭載ユニットの最高効率97%以上※1を達成し、当社従来品（約90%）から大幅に改善しました。システム全体でも高い変換効率を実現できますので、環境付加価値の高いインフラ設備を実現できます。
トラブルの「見える化」に対応
出力異常アラームを接点信号で送出可能。オプションのPC 用監視ソフトウェア※2による状態監視や出力電圧変更に対応しています。
小型＆前面保守で 省スペース

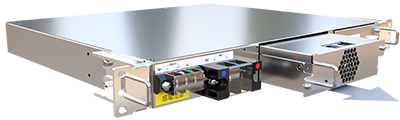

背面保守スペースが不要な前面保守設計。奥行き35cm の小型化を実現し、扉付の収容箱への搭載もできます。入出力端子台や監視インターフェイス端子が前面に備わっていますので、背面側の施工作業が不要です。電力変換ユニットも前面から交換できます。
主な仕様
- 本製品は日本国内専用です。海外ではご使用いただけません。
- 製品を正しく、安全にお使い頂くため、ご使用に前に必ず「取扱説明書」をよくお読みください。
- 記載内容は製品改良などのため、お断り無しに変更することがありますので、予めご了承ください。
|
項目 |
規格 | |
|---|---|---|
|
装置 |
品名 |
19インチラック搭載型 48V・35A整流装置 |
|
型名 |
DC48V35A RF-F ／ユニット：A12H48035D8RS |
|
|
冷却方式 |
強制空冷 |
|
|
変換方式 |
高周波スイッチング |
|
|
交流入力 |
系統線式 |
単相100V／200V |
|
定格周波数 |
50Hz／60Hz |
|
|
力率 |
0.99以上 ※3 |
|
|
総合効率 |
AC100V入力時…94.5%以上 |
|
|
ユニット出力 |
定格電圧 |
51.29V |
|
電圧調整範囲 |
48.00V ～ 56.00V※4 |
|
|
電圧変動許容 |
± 1.0% 以内 |
|
|
定格出力電流 |
AC100V入力時…20A |
|
|
垂下特性 |
103%以上 |
|
|
装置出力 |
定格電圧 |
51.29V |
|
電圧調整範囲 |
48.00V ～ 56.00V ※4 |
|
|
電圧変動許容値 |
±1.5%以内 |
|
|
定格出力電流 |
AC100V入力時…20A |
|
|
電流変動範囲 |
0 ～ 100% |
|
|
脈動電圧 |
200mVP-P以下 |
|
|
構造 |
外形寸法 |
W480 × D350 × H44 mm （約1U） |
|
質量 |
5kg以下 （ユニット含む） |
|
|
使用環境 |
周囲温度 |
-5 ～ 50℃ |
|
相対湿度 |
30～85%RH （結露、塩害、塵埃無きこと） |
|
- 当社評価データにおけるユニット変換効率の最高値です。保証値とは異なります。
- PC接続用の通信アダプターと、専用ソフトウェア（オプション）が必要です。詳細はお問い合わせください。
- 入出力定格運転時。
- 調整には、PC 接続用の通信アダプターと監視ソフトウェア（オプション）が必要です。詳細はお問い合わせください。
