DC48V リチウムイオン電池システム

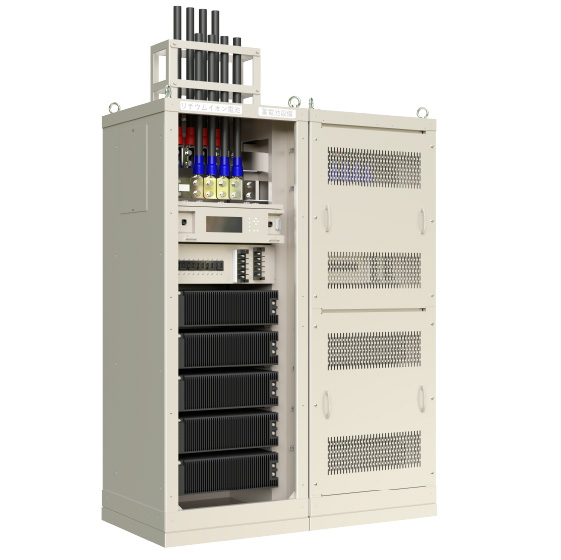

※画像はBS-481000（2架構成）です。
※基本架の正面板を外した状態です。
※上面ケーブルサポートはオプションです。

2025年NEWモデル・商談受付中
DC48V入出力｜500Ah・1000Ah・1500Ah

通信インフラ向けのDC48Vリチウムイオン電池システム。前面保守設計と並列冗長構成により、省スペース・高保守性・高耐震性を実現。リン酸鉄系（LFP）電池の採用により、長期間の待機運用に最適な安全性と耐久性を確保。最大1500Ahまで対応可能な柔軟な構成と、SNMP／PC／液晶画面による多様な監視機能で、次世代通信インフラの安定運用を実現できます。

  • LFP電池を1架に5台搭載（100Ah※1×5台）
  • 最大1500Ahまで対応※2　
  • SNMP監視/PC監視/液晶画面&LED状態表示
  • 無電圧ループ接点による警報送出
  • 個々の電池モジュールに保護機能を内蔵
  • 二次リチウム電池安全規格IEC 62619:2022認証
  • 条例キュービクル式蓄電池設備に適合

特長

高性能電池をセキュアに運用

安全性とサイクル寿命に優れる
リン酸鉄系リチウムイオン電池。

リン酸鉄系（LFP）電池は、一般的な三元系電池と比較して、通信インフラ設備の長期間待機運用に適した特長を有します。

  • 高SOC保持性：100%充電待機で放電や劣化が少ない
  • 深放電耐性：完全放電によるサイクル寿命低下が少ない
  • 熱安定性：高温でも酸素が発生しにくく安全マージンが高い
  • 経年耐久性：電池モジュールの期待寿命15年※3

新電元製ソフトウェアで
システムを安全に監視。

基本架に搭載した監視部が、電池モジュールの状態情報を集約し、統括的な監視運用を可能にします。

  • 現場監視：本体搭載の液晶画面とLEDによる状態表示
  • 遠隔監視：ネットワーク機器監視プロトコルSNMP対応

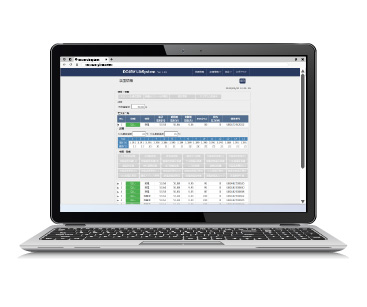

  • ＰＣ監視：WEBブラウザによる状態監視

熟練設計による高保守＆耐久性

設置効率と保守性に優れた構造。

  • 前面保守設計：少ない保守スペースで設置面積を削減
  • 低リフト保守：低架で安全な電池交換作業（ハンドリフター使用推奨）
  • 耐震クラスS（中間階）：実試験による耐震性能でシステム機能維持
  • ケーブルサポート：上面/側面の配線固定オプション対応

高信頼のバックアップ機能維持。

電池モジュール単体の異常時においても、システム停止することなく
交換可能な並列冗長構成を採用しています。

  • ケーブルサポートオプション取付イメージ（側面）

主な仕様

  • 本製品は日本国内専用です。海外ではご使用いただけません。
  • 製品を正しく、安全にお使い頂くため、ご使用に前に必ず「取扱説明書」をよくお読みください。
  • 記載内容は製品改良などのため変更することがあります。納入品の仕様書と差異がある場合は、仕様書の記載内容を正とします。

【本体】DC48V リチウムイオン電池システム 500Ah・1000Ah・1500Ah

LINEUP

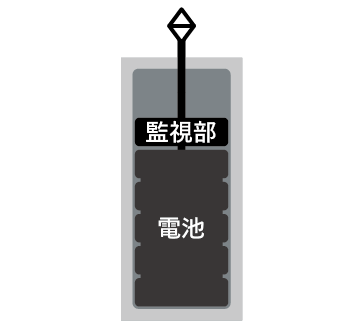

単架システム
500Ah

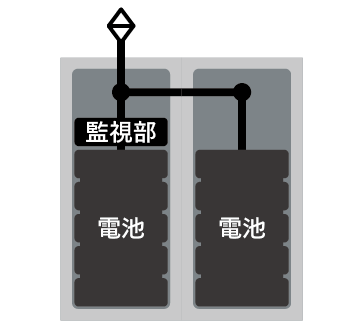

2連架システム
1000Ah

3連架システム
1500Ah

交換用
電池モジュール

装置

電池モジュール5台（1架）

 電池モジュール10台（２架） 電池モジュール15台（3架）

電池モジュール1台（交換用）

型式

BS-480500

 BS-481000 BS-481500

BSM48100A

外形寸法※4

W：600mm
D：600mm
H：1603mm

 W：1200mm
D：600mm
H：1603mm		 W：1800mm
D：600mm
H：1603mm

W：482mm
D：396mm
H：130mm

質量※5

約430kg

 約860kg 約1290kg

約46kg

塗装

マンセル5Y7/1 半艶

マンセルN1

保守面

前面

前面

耐震荷重

水平1.0G／垂直0.5G

－

適合規格等

条例キュービクル式蓄電池設備

IEC62619：2022※6

電気的仕様

項目

仕様値

補足事項

公称電圧

48.00 V

定格電圧

54.50 V

充電電圧範囲※7

52.60 ～ 56.40 V

推奨値

公称容量

100 × N

0.2C 35℃にて 4800Wh

最大放電電流

100 × （N－1）

最大放電電力

4800 × （N－1）

DC48V出力時

最大充電電流

約15 × N

充電開始時の過渡変動は除く

（N:電池モジュール台数）

専用オプション

項目

補足事項

上面ケーブルサポート

装置上部の配線口に取り付け。天井配線用。

側面ケーブルサポート

装置側面に取りつけ。床面配線用。

保守作業・試験
  • 電池モジュール搭載・配線接続作業
  • 架間接続銅帯の接続作業
  • 現地調整試験

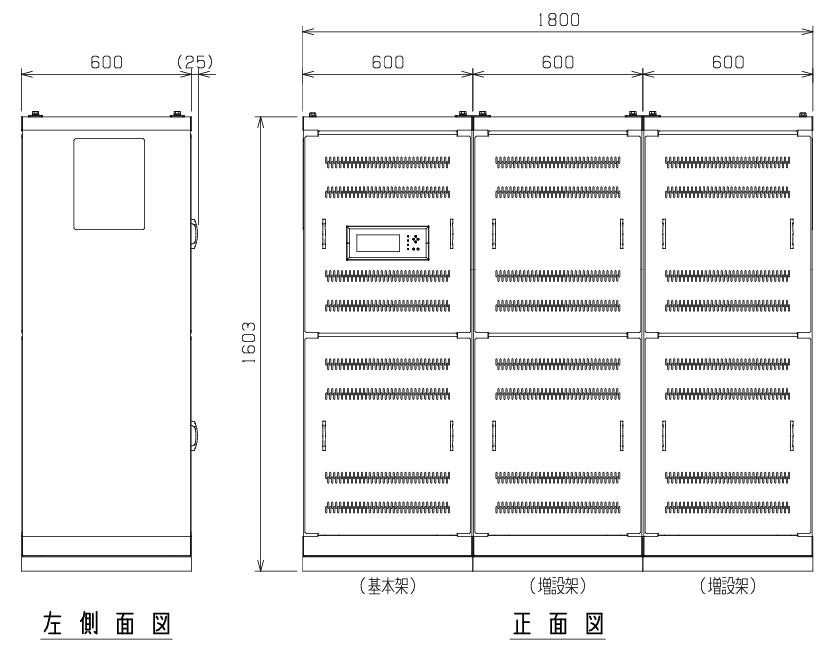

外形寸法

  1. 公称容量につき保証値ではありません。
  2. 電池容量1500Ah以上が必要な場合はご相談ください。
  3. 環境温度25℃にて公称容量の70%を寿命と推定。
  4. 突起物は除きます。H（高さ）はチャンネルベース、絶縁板を含みます。
  5. 装置の質量は電池モジュール、チャンネルベース、絶縁板を含みます。
  6. 二次電池およびバッテリー、産業用途の二次リチウム電池の安全要求事項（IEC 62619：2022）
  7. 充電電圧範囲を逸脱した場合、充電完了後のSOCが100%とならない可能性があります。
