MCZ5205SE
アプリケーションノート
概要/特長
MCZ5205SEは、臨界型PFC(Power Factor Correction)制御用コントローラと、高耐圧ゲートドライバを有した周波数変調タイプのLLCブリッジ型全波電流共振電源制御用コントローラの2つの制御回路を集積したコントローラICで、この2つのコントローラを1チップに内蔵することで省スペース化を図ることが出来ます。
PFC部は臨界PFCを採用し、低ノイズ・高効率化を実現しています。
LLC部は共振はずれ防止機能等の各種保護機能を備え、高効率化を実現しています。
さらに、アクティブスタンバイ(AS)機能を有し、軽負荷待機時の電力損失を大幅に改善することが出来ます。
本ICは、PFCおよびLLCをワンチップで搭載し、各種保護機能も備わっている為、設計の簡易化および省スペース化を実現でき、以下の製品に最適です。
■ LED/有機EL 等大画面フラットTV用電源
■ レーザープリンタ等のOA 機器用電源
■ 大出力AC アダプタ
■ 大電力産業機器用電源
■ ハイパワーLED 用照明
[ 一般的な特長 ]

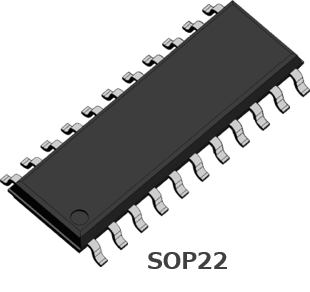

1. PFCとLLCの機能をコンボ化し、SOP22パッケージで実現。
2. アクティブスタンバイ機能を搭載し、軽負荷領域の損失低減に対応。
3. アクティブスタンバイ端子（外部ラッチ端子）を利用した過電圧ラッチ回路を構成可能。
4. PFC/LLC ON-OFFシーケンスを最適化。
5. Vcc耐圧は35V、UVLOはヒステリシスを持ち12.6V/8.5V。
[ PFC部特長 ]
1. 臨界型PFCコントローラ。
2. 過電流検出しきい値は0.5Vであり、検出抵抗ロス削減。
3. オン幅（電圧）制御により入力ライン検出不要。
4. フィードバックオープン･ショート保護、過電圧発振停止保護（OVP）、過熱保護（LLC部共通）、軽負荷の時出力電圧上昇保護機能搭載。
[ LLC部特長 ]
1. ドライブ能力(Source 0.18A 、Sink 0.38A)最適化により、ゲート周りをシンプルに構成可能。
2. ハイサイドドライバ内蔵によりMOSFETの直接ドライブが可能。
3. アクティブスタンバイモードで非対称スイッチング動作。アクティブスタンバイモードにより非対称制御に切り替わり、軽負荷領域での損失を低減。
4. di/dt保護機能により、危険なdi/dtモードを回避しMOSFETを保護。
5. 過電流保護(OCP)、di/dt保護(共振はずれ保護)、タイマーラッチ、不足電圧保護、過熱保護(PFC部共通)等の各種保護機能搭載。
アプリケーションノート 目次
1 : 概要
1.1: 特長
1.2: ブロック図
1.3: 端子配置図
1.4: 各ピン機能一覧
1.5: 適用回路構成例
2 : 基本動作の説明
2.1: はじめに
2.2: 電源供給部
2.3: PFC部
2.4: LLC部
2.5: 共通部
2.6: 参考
3 : 周辺回路定数の決定
3.1: PFC部 オンタイミングの調整 (ZC端子)
3.2: PFC部 位相補償の調整 (COMP端子)
3.3: PFC部 出力電圧および過電圧の調整 (FBP端子)
3.4: PFC部 過電流保護ポイントの調整 (CSP端子)
4 : 回路例
4.1: 代表回路図
5 :外形寸法図
5.1: SOP22 (MCZ5205SE)

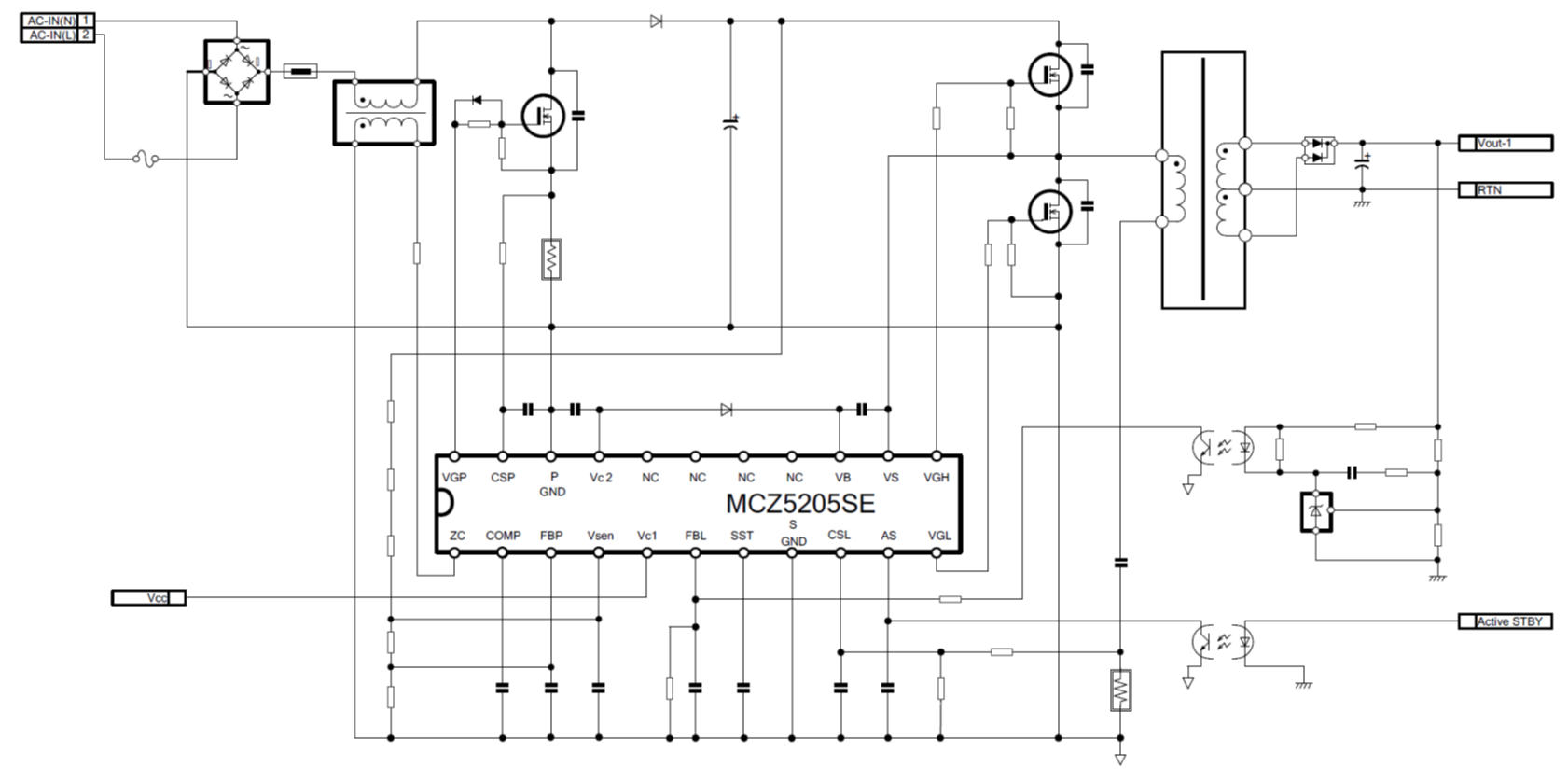

回路例
