誤点弧への耐量を大幅に向上したサイリスタを発売 ~民生機器の信頼性に貢献~
2025年03月19日

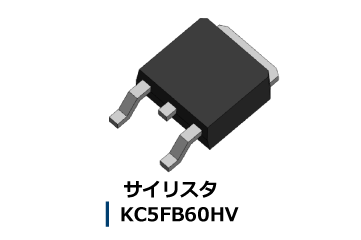

新電元工業は、民生機器向けにサイリスタ「KC5FB60HV」を発売しました。
近年、照明市場では「スマート照明」がトレンドとなっており、遠隔操作や自動化など高機能化が進んでいます。その結果、回路が複雑となり、スイッチやリレーが多数搭載されるようになりました。これらを突入電流から保護するサイリスタには、信頼性の観点から急激な電位差による誤点弧(誤動作)への耐量が重要視されています。
このようなニーズに応えるため、新電元工業は民生機器向けにサイリスタ「KC5FB60HV」を発売しました。本製品は内部構造を見直すことで、dv/dt(臨界オフ電圧上昇率)を当社従来品※1の約20V/μsから10000V/μs以上へと改善しました※2。これにより誤点弧への耐量が向上するため、搭載機器の信頼性に貢献します。
さらに、ハロゲンフリー樹脂を採用することで、環境への負荷も軽減しています。
※1「KC5FB60H」「KC5FB60HR」との比較
※ 2 Ta=100°C, RGK=1000Ω, CGK=0.1μFでの測定結果
■ 特長
・誤点弧への耐量の向上

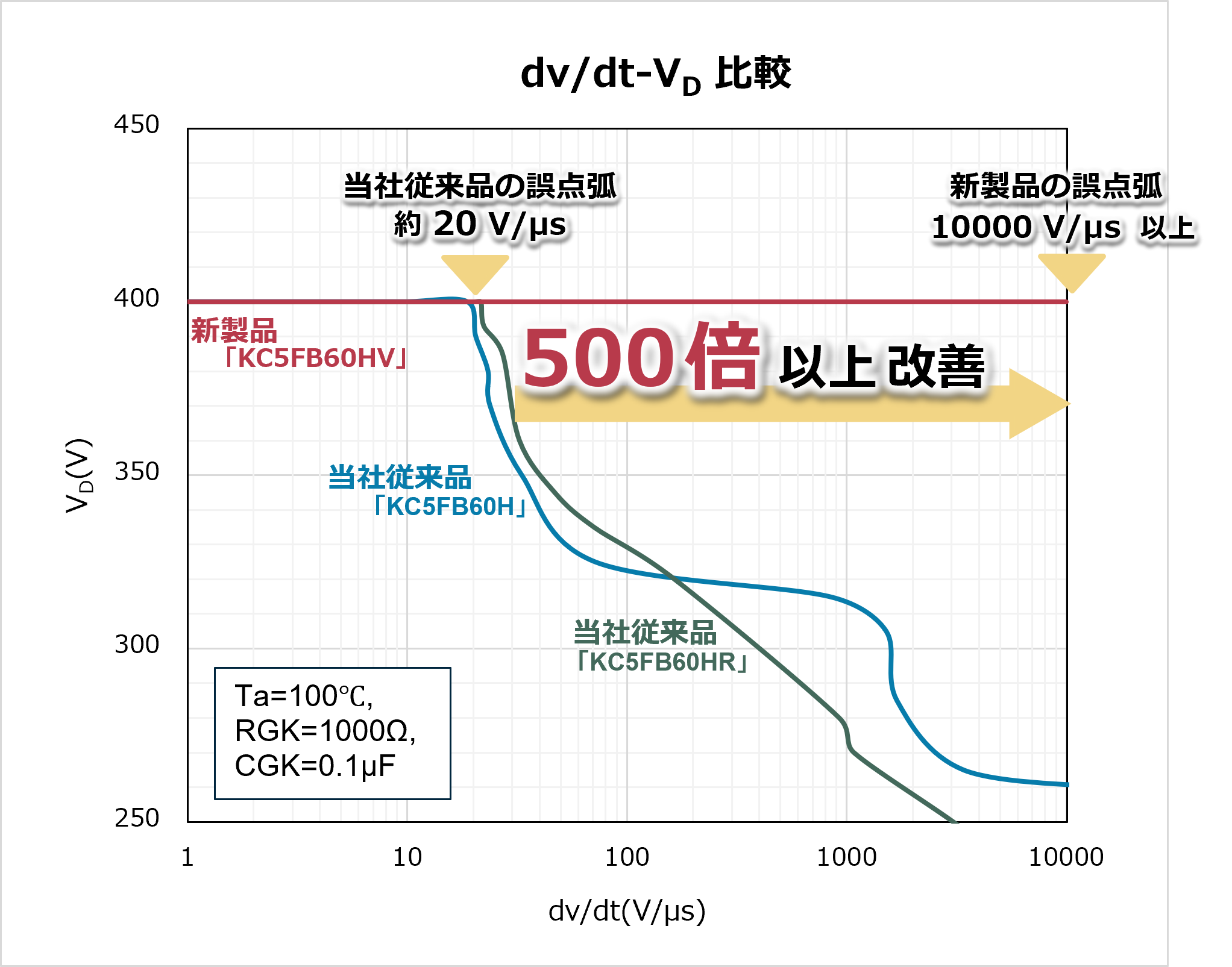

当社従来品※1と比較し、dv/dt(臨界オフ電圧上昇率)を500倍以上改善※2することで機器の信頼性に貢献
※1「KC5FB60H」「KC5FB60HR」との比較
※2 Ta=100℃, RGK=1000Ω, CGK=0.1μFでの測定結果
・ハロゲンフリー樹脂を採用し、環境に配慮
■ 用途例
・照明市場向け突入防止回路用
・その他民生機器

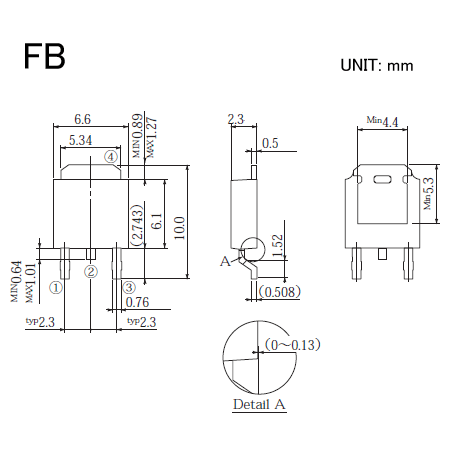

■ 外形寸法図
■ 内部等価回路図
■ 製品仕様
Products | Tstg [℃] |
Tj [℃] |
IT(AV) [A] | VDRM VRRM [V] |
ITSM [A] |
IDRM Max. IRRM Max. [μA] |
VT Max. [V] |
VGT Max. [V] |
IGT Max. [μA] |
Rth(j-c) [℃/W] |
---|---|---|---|---|---|---|---|---|---|---|
KC5FB60HV | -55~150 | -40~125 | 5 (Tc=100℃) |
600 | 90 | 10 (VD=VR=600V) |
1.8 (IT=15A) |
0.8 | 50 | 3 |
