MS1003SH / MS1004SH
アプリケーションノート
概要/特長
近年、急速に求められている省電力化に応えるため微少負荷領域の効率を改善するスーパースタンバイモードを備えたMS1003SH、MS1004SHを開発しました。
MS1003SH、MS1004SHは、従来に比べ待機時の入力電力を削減し様々な機能をICに内蔵することで少ない外付け部品でより使いやすく簡単に電源設計を行うことができる高機能ICです。
1. 擬似共振動作により高効率・低ノイズ化に寄与
2. 4STEPソフトスタート機能内蔵
3. 起動抵抗が不要な起動回路を内蔵し、起動回路での損失を大幅に削減
4. 自動谷飛び機能により発振周波数の上昇を抑制し軽負荷時効率を改善
5. 部品追加なしに軽負荷領域の効率を改善するオートバースト機能
6. 微少負荷領域の効率を改善するスーパースタンバイモードを装備
7. ノイズに有利なソフトドライブ回路を内蔵
8. 過熱保護・過電圧保護・過負荷保護(タイマーラッチ)内蔵
9. 1次電流制限回路に入力電圧依存補正回路内蔵させ部品点数を削減
10. 起動回路バイアスアシスト機能内蔵
11. Vcc-GND短絡保護機能内蔵
12. 小型化に有利なSOP8/7Jパッケージを採用
アプリケーションノート 目次
1 : 概要
1.1: はじめに
1.2: 特徴
1.3: 用途
1.4: 外形寸法図
1.5: 基本構成回路
2 : ブロック図
2.1: ブロック図
2.2: 端子名称
3 : 回路動作
3.1: 起動
3.1.1: 起動回路
3.1.2: ソフトスタート
3.1.3: バイアスアシスト
3.2: 発振動作
3.2.1: オントリガ回路
3.2.2: 擬似共振動作
3.2.3: ソフトドライブ
3.2.4: 谷飛び動作
3.2.5: 出力電圧制御
3.3: バーストモード発振動作
3.3.1: オートバースト(自動スタンバイ)機能
3.3.2: スーパースタンバイモード
3.4: 保護機能
3.4.1: Vcc過電圧保護ラッチ(OVP)
3.4.2: 過電流保護(OCP)
3.4.3: 過負荷保護(タイマーラッチ)
3.4.4: Vcc-GND短絡保護
3.4.5: リーディングエッジブランク
3.4.6: オントリガ誤動作防止回路
3.4.7: 過熱保護(TSD)
4 : 端子の機能
4.1: Z/C端子
4.2: F/B端子
4.3: GND端子
4.4: OCL端子
4.5: VG端子
4.6: Vcc端子
4.8: Vin端子
5 : 設計方法
5.1: 設計フローチャート
5.2: メイントランス参考設計条件
5.3: メイントランス設計計算式
5.4: 各動作点を確認する
5.4.1: 式中の記号
5.4.2: 谷飛び開始電力を求める計算式
5.4.3:谷飛び解除電力を求める計算式
5.4.4: オートバースト開始・解除電力を求める計算式
5.4.5:垂下点電力を求める計算式
5.5:各端子の設計
5.5.1: Z/C端子(1番端子)周辺
5.5.2: F/B端子(2番端子)周辺
5.5.3: OCL端子(4番端子)周辺
5.5.4: VG端子(5番端子)周辺
5.5.5: VVcc端子(6番端子)周辺
5.5.6: 共振コンデンサの設定
6 : 参考回路
6.1: 回路図
6.2: 参考回路設計事例

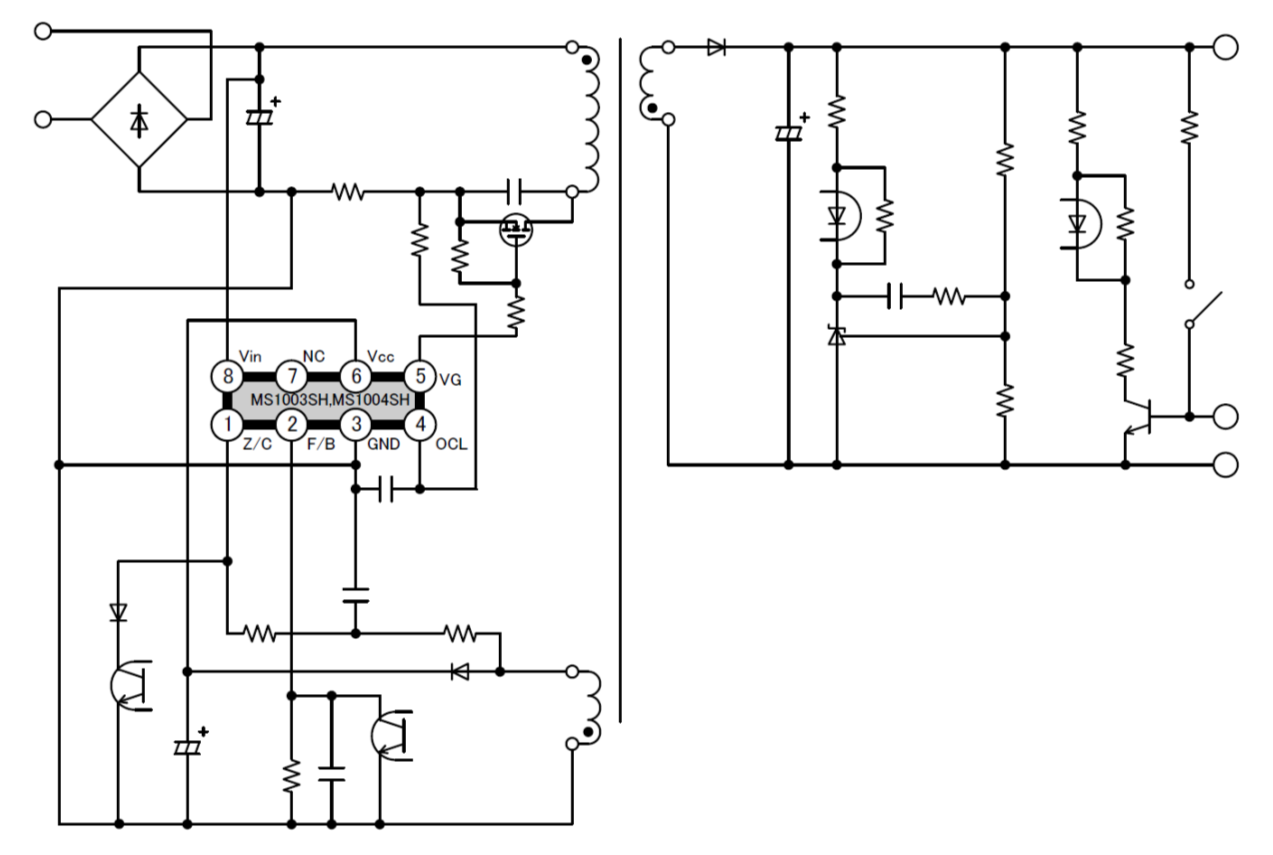

回路例
