MH2501SC / MH2511SC
アプリケーションノート
概要/特長
MH2501SC（以降、リーダーICとする）、MH2511SC（以降、フォロワーICとする）は、電流臨界型インターリーブPFC回路用ICです。リーダーIC、フォロワーICを用いてインターリーブ動作させる事で臨界型PFCの特長である低ノイズ、高効率を大電力領域でも実現できます(リーダーICのみで１段PFCとして構成可)。
1. リーダー／フォロワー電流臨界インターリーブ動作による高効率・低ノイズ化を実現
2. フォロワーICを複数並列接続することにより2段以上のインターリーブ動作が可能
3. リーダーICのみで１段PFCとして構成可能
4. VCC耐圧26V保証により幅広い入力電圧に対応
5. 充実した保護機能搭載
（過電圧保護、過電流保護、フィードバックオープン／ショート保護、出力ダイオードショート保護）
アプリケーションノート 目次
1 : 概要
1.1: 特長
1.2: ブロック図
1.3: 端子配置図
1.4: 端子機能一覧
2 : 基本動作の説明
2.1：電流臨界型オン幅制御方式PFCの動作原理
2.2: ゼロ電流検出
2.3: インターリーブ動作
2.4: 起動・切断シーケンス
2.5: 出力電圧制御
2.6: 位相補償
2.7: ゲートドライバ
2.8: 保護機能
2.8.1: 過電流保護
2.8.2: 出力過電圧保護(OVP)
2.8.3: 低入力電圧保護、FB端子オープン／ショート保護
2.8.4: 出力ダイオードショート保護
2.8.5: VCC端子低電圧保護（UVLO)
2.8.6: サーマルシャットダウン
2.9：応用回路
2.9.1: フォロワー停止保護
2.9.2: リモートON/OFF
2.9.3: インターリーブ段数の切り替え
2.10: 動作波形例
3 : 回路例
3.1: 代表回路図
4 : 周辺回路定数の決定
4.1: チョークコイルの選定
4.2: MOSFETの選定
4.3: 出力ダイオードの選定
4.4: バイパスダイオードの選定
4.5: Z/C端子周辺定数の調整
4.6: 位相補償の調整
4.7: 出力電圧の調整
4.8: 過電流保護ポイントの調整
4.9: 出力コンデンサの調整
5 : 保護機能に関する注意点
6 : パターンレイアウトの注意点
6.1: 主電流経路の配線
6.2: GNDの配線
6.3: MODFET周辺部品の配線
6.4: IC周辺部品の配線
6.5: 参考パターンレイアウト
6.5.1: A面
6.5.2: B面

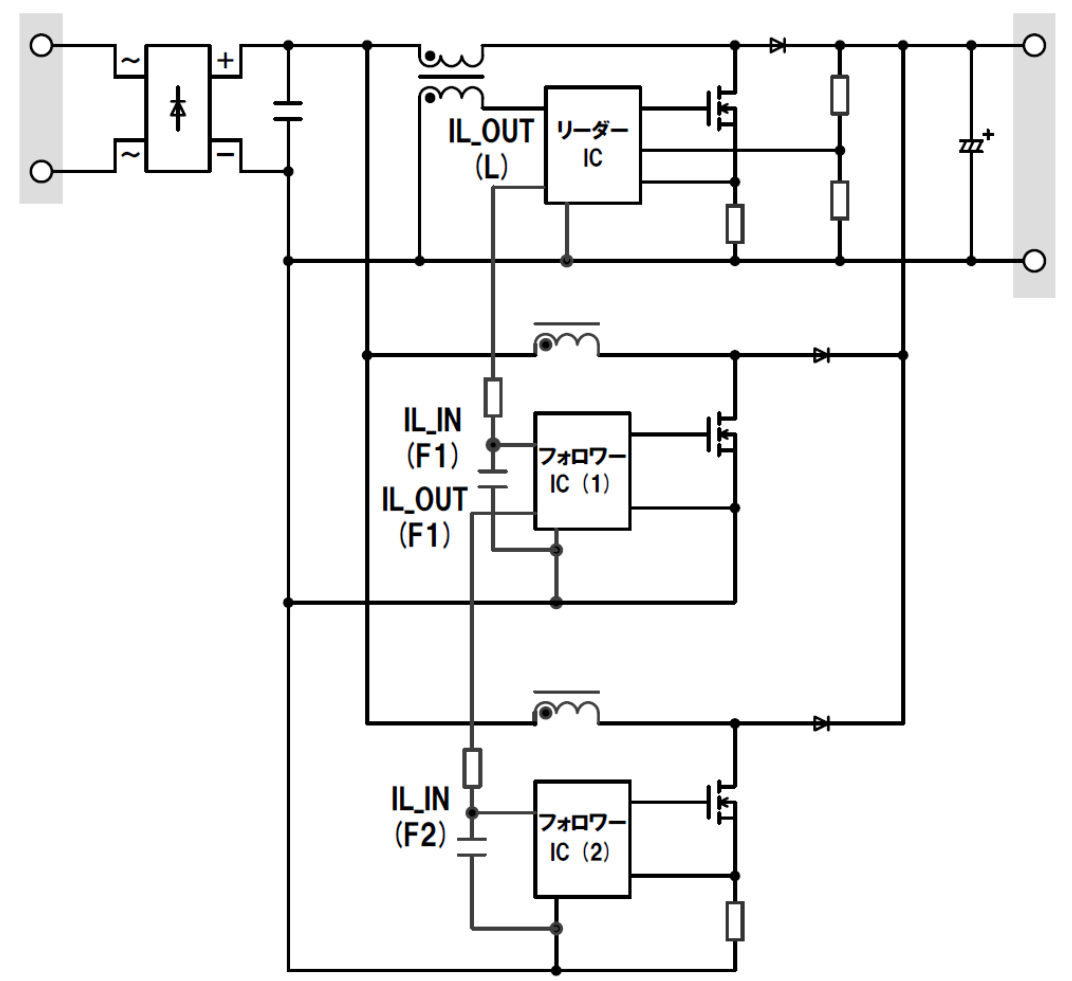

回路例
