MCZ5606SC / MCZ5607SC

アプリケーションノート


概要/特長

MCZ5606SC / MCZ5607SC は、パワーMOSFET やIGBT などのパワーデバイスを駆動させるための2入力・2出力のハイサイド・ローサイド ドライバです。622V耐圧のレベルシフト回路と22V耐圧のドライバを内蔵しています。インバータ回路やAC/DC、DC/DC 電源など幅広い用途で使用できます。
2つの入力端子へ同時にON信号が入力された場合に出力をキャンセルし、貫通電流が発生することを防止する同時ON防止保護機能を搭載しています。

1.　ハイサイド耐圧：622V
2.　2入力2出力 ハイサイド・ローサイド ドライバ
3.　ソース電流 I_source=220mA、シンク電流 I_sink=450mA
4.　ton=240ns、toff=270ns、tr=75ns、tf=30ns
5.　入力5V / 入力3.3V どちらの論理にも対応
6.　UVLO・同時ON防止保護機能 内蔵
7.　ハイサイドdVS/dt耐量：50V/ｎs
8.　MCZ5606SC と MCZ5607SC は端子配置違い


アプリケーションノート　目次

1：概要
　1.1：特長
　1.2：標準回路図
　1.3：ブロック図
　1.4：端子配置図
　1.5：端子機能一覧
2：仕様
　2.1：絶対最大定格
　2.2：推奨動作条件
　2.3：電気的特性
　2.4：代表特性曲線（参考データ）
　2.5：真理値表
3：機能の説明
　3.1：UVLO機能
　3.2：同時ON防止機能
4：設計上の注意点
　4.1：ブートストラップ回路によるハイサイド駆動
　　4.1.1：ブートストラップ回路の基本動作
　　4.1.2：ブートストラップコンデンサC5
　　4.1.3：ブートストラップダイオードD1
　　4.1.4：突入電流防止抵抗R3
　　4.1.5：IGBTを駆動する際の注意点　
　4.2：Vccコンデンサ
　4.3：入力信号のデッドタイム
　4.4：ゲート抵抗
　4.5：セルフターンオン
　4.6：VS端子の負電圧
5：パターン設計上の注意点
6：応用回路例

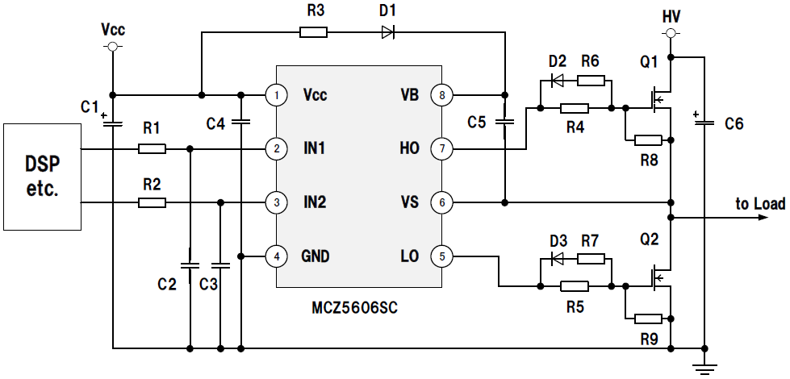

回路例


  • 図はMCZ5606SCの例です。
