MCZ5211ST
アプリケーションノート
概要/特長
MCZ5211STは周波数変調タイプの電流共振電源制御用ICです。
600V耐圧の高耐圧自己起動端子(ドレインキック機能)を搭載しており、無損失起動が可能です。また、高耐圧ゲートドライバを有しており、ハイサイドMOSFETの直接駆動が可能です。さらに、過電流保護機能や共振はずれ保護(Capacitive Mode Protection)機能等の各種保護機能を備えており、部品点数の削減や高効率化を実現できます。
待機時の待機電力改善機能(アクティブスタンバイ機能、バースト機能)を搭載しており、全負荷領域にわたって高効率を維持した電源を実現出来ますので以下の製品に最適です。
■ LED/有機EL 等大画面フラットTV用電源
■ レーザープリンタ等のOA機器用電源
■ ACアダプタ等の外付け電源
■ 産業機器用電源
■ 絶縁型LED照明用電源
■ オーディオ、プロジェクタ用電源
- 600V耐圧の自己起動端子を搭載し、無損失起動を実現。
- 高信頼性実績を誇る600V耐圧ゲートドライバ内蔵、ハイサイドMOSFETも直接駆動可能。
- LLCコンバータに必要な各種保護機能を搭載。(過電流、タイマラッチ、不足電圧、過熱保護)
- 共振電流の正負両方向直接検出による過電流保護機能を搭載。
- 共振電流の正負両方向直接検出による共振はずれ保護機能を搭載。
- Vc1耐圧35Vにより幅広い入力電圧に対応。 ( Vc2 UVLO 10V/7.5V typ. )
- MOSFET駆動電源用レギュレータ(Vc2)を内蔵し、安定ドライブを実現。
- ハイサイド・ローサイドのゲート出力にそれぞれ独立した電圧低下保護機能(UVLO)を搭載。
- MOSFETのdi/dtストレスを低減するソフトスタート機能を搭載。
- Brown Out時等の低入力電圧動作時に動作停止する安全な保護機能を搭載。
- ピーク負荷に対応した周波数クランプ型の過電流保護機能(OCP2)に入力電圧補正機能を搭載し、入力電圧による過電流保護動作開始点の依存性を
少なくすることで過負荷時のストレスを低減可能。 - OCP2動作時のタイマ充電電流を2段階に切り替えることにより、数100msのピーク負荷時の安定動作や過大なピーク負荷時の安全な保護を実現。
- アクティブスタンバイ機能を搭載し、軽負荷時の効率改善を実現。
- 高効率バースト機能を搭載し、スタンバイ負荷時の効率改善を実現。
- 外部信号による即ラッチ停止機能(SST端子)を搭載。
- Vc1 OVP機能(即ラッチ停止)を搭載。
- 高周波化に適した制御の導入により500kHz動作が可能。
アプリケーションノート 目次
1 : 概要
1.1: 特長
1.2: ブロック図
1.3: 端子配置図
1.4: 各ピン機能一覧
2 : 基本動作の説明
2.1: 動作モード
2.2: 電源供給部
2.3: 各端子動作詳細
2.3.1: ゲートドライバ出力 (VGL、VGH端子)
2.3.2: 発振制御部 (FB端子)
2.3.3: ブラウンアウト保護 (Vsen端子)
2.3.4: 過電流保護機能 (CS、CSO端子)
2.3.5: OCP2の入力電圧補正(CS、SSD端子)
2.3.6: ソフトスタート、起動時di/dt保護、ラッチ停止機能(SST端子)
2.3.7: ハイサイドドライバ電源 (VB端子)
2.3.8: 軽負荷領域損失改善機能(ASTBY、Burst端子)
2.3.8.1: アクティブスタンバイ機能
2.3.8.2: バースト機能
2.3.9: 過熱保護機能 (TSD機能)
2.3.10: Vc1過電圧保護機能 (Vc1 OVP機能)
2.4: 参考
3 : 周辺回路定数の決定
3.1: 入力監視電圧部 (Vsen端子)
3.2: 発振制御部 (FB端子)
3.3: ソフトスタートおよび異常時のタイマ充電時間の調整 (SST端子)
3.4： 課電流保護（OCP、di/dt）ポイントの調整 （CS端子）
3.5: アクティブスタンバイ使用時の回路定数の設定
3.6: バースト使用時の回路定数の設定
4 : IC周辺パターンレイアウト注意点
4.1: IC周辺パターンレイアウト注意点
5 : 回路例
5.1: 代表回路図
6 : 外形寸法図
6.1: SOP18 (MCZ5211ST)

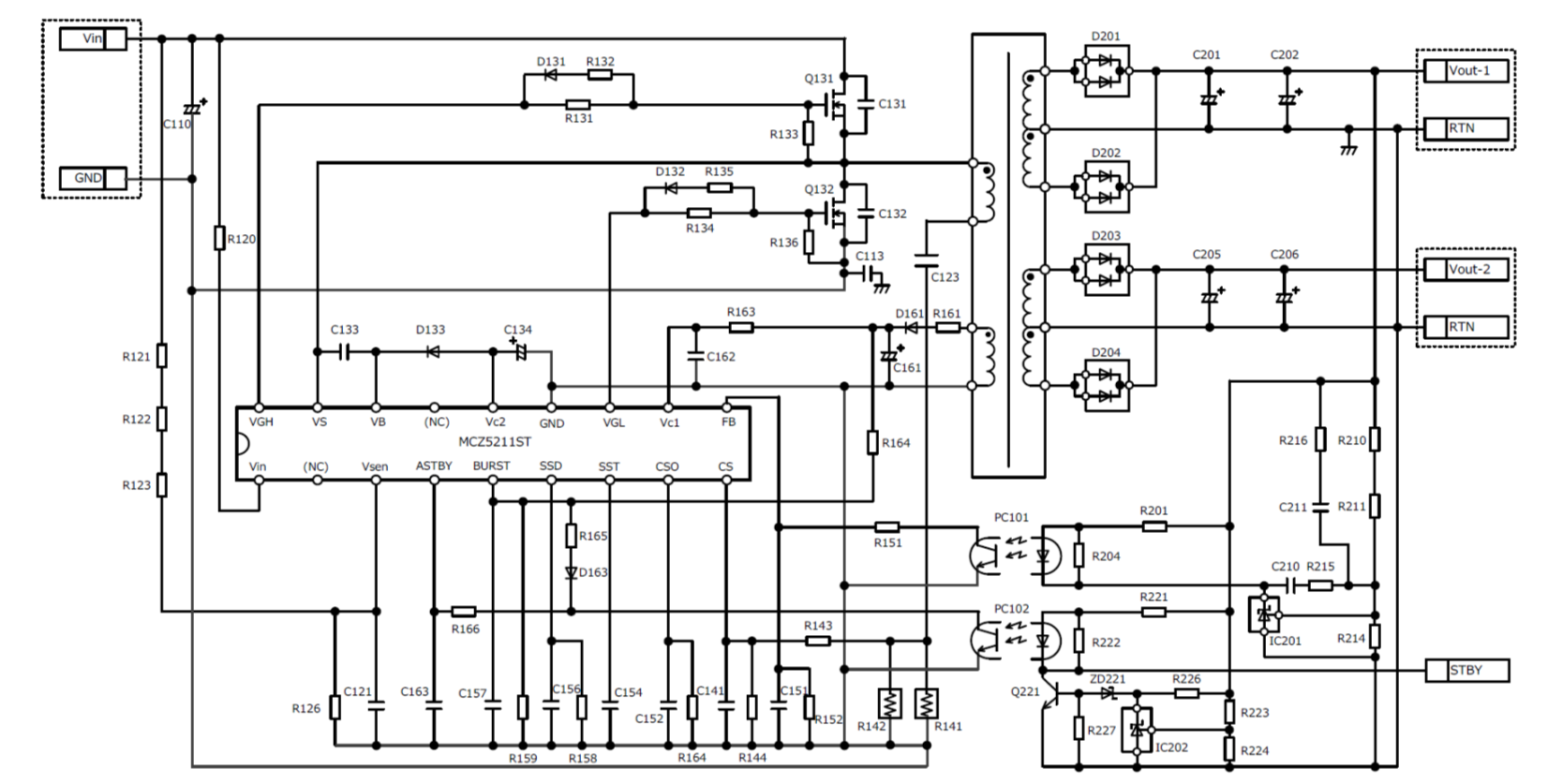

回路例
