MCZ5207SG / MCZ5208SG
アプリケーションノート
概要/特長
MCZ5207SG およびMCZ5208SG(以下MCZ5207/08SG)は、周波数変調タイプのLLC ブリッジ型全波電流共振電源制御用コントローラIC です。
600V 耐圧の高耐圧ゲートドライバを有しており、ハイサイドMOSFET の直接駆動が可能です。
さらに、LLC 電流共振回路は高効率・低ノイズ化を実現でき、機器の省スペース化に貢献できるため、以下の製品に最適です。
■ LED/有機EL 等大画面フラットTV用電源
■ レーザープリンタ等のOA 機器用電源
■ 大出力AC アダプタ
■ 大電力産業機器用電源
■ ハイパワーLED 用照明
■ ハイパワーAudio 用電源
1. 高信頼性実績を誇る600V 耐圧ゲートドライバ内蔵、ハイサイドMOSFET も直接駆動可能。
2. LLC コンバータに必要な各種保護機能を搭載。(尖頭値過電流、タイマーラッチ、不足電圧、過熱)
3. 共振電流の正負両方向直接検出による過電流保護機能を搭載。
4. 共振電流の正負両方向直接検出による共振はずれ保護機能を搭載。
5. Vcc 耐圧35V 保証により幅広い入力電圧に対応。 ( Vcc UVLO 12.9V/8.7V typ. )
6. MOSFET 駆動電源用レギュレータを内蔵し過渡状態での安定ドライブを実現。
7. ハイサイド・ローサイドゲートそれぞれ独立した電圧低下保護機能(UVLO)搭載。
8. MOSFET のdi/dt ストレスを低減するソフトスタート機能搭載。
9. Brown Out 時等の低入力電圧動作時に動作停止する安全な保護機能を搭載。
10. ピーク負荷に対応した周波数クランプ型の過電流保護機能(OCP2)を搭載。
11. OCP2 動作時のタイマ充電電流を2 段階に切り替えることにより、数100ms のピーク負荷時の安定動作や過大なピーク負荷時の安全な保護を実現。
12. アクティブスタンバイ機能を搭載し、軽負荷時の効率改善を実現。
13. 高効率バースト機能を搭載し、スタンバイ負荷時の効率改善を実現。
14. 外部信号によるラッチ停止機能(SST 端子)を搭載。
15. 高周波化に適した制御の導入により最高発振周波数での500kHz 動作が可能。(MCZ5208SG)
アプリケーションノート 目次
1 : 概要
1.1: 特長
1.2: ブロック図
1.3: 端子配置図
1.4: 各ピン機能一覧
1.5: 適用回路構成例
2 : 基本動作の説明
2.1: 動作モード
2.2: 電源供給部
2.2.1: 制御IC電源供給(Vc1端子)
2.2.2: ドライバ用電源出力 (Vc2端子)
2.2.3: 上側ドライバ電源 (VB端子)
2.3: 各端子動作詳細
2.3.1: ゲートドライバ出力 (VGL、VGH端子)
2.3.2: 発振制御部 (FB端子)
2.3.3: ブラウンアウト保護 (Vsen端子)
2.3.4: 過電流保護機能 (CS1端子)
2.3.5: 過電流平均化OCP検出機能 (CS2端子およびCSO端子)
2.3.6: di/dt(共振はずれ)保護機能 (CS2端子)
2.3.7: 起動時di/dt保護機能 (Tss(3)機能)
2.3.8: ソフトスタート機能 (SST端子)
2.3.9: タイマ間欠ラッチ停止機能 (SST端子)
2.3.10: ハイサイドドライバ電源 (VB端子)
2.3.11: アクティブスタンバイ機能 (AS端子)
2.3.12: バースト機能 (AS端子)
2.3.13: 過熱保護機能 (TSD機能)
2.4: 参考
3 : 周辺回路定数の決定
3.1: 入力監視電圧部 (Vsen端子)
3.2: 発振制御部 (FB端子)
3.3: ソフトスタートおよび異常時のタイマ充電時間の調整 (SST端子)
3.4: 過電流保護(OCP、di/dt)ポイントの調整 (CS1およびCS2端子)
4 : 回路例
4.1: 代表回路図
5 :外形寸法図
5.1: SOP16 (MCZ5207/08SG)

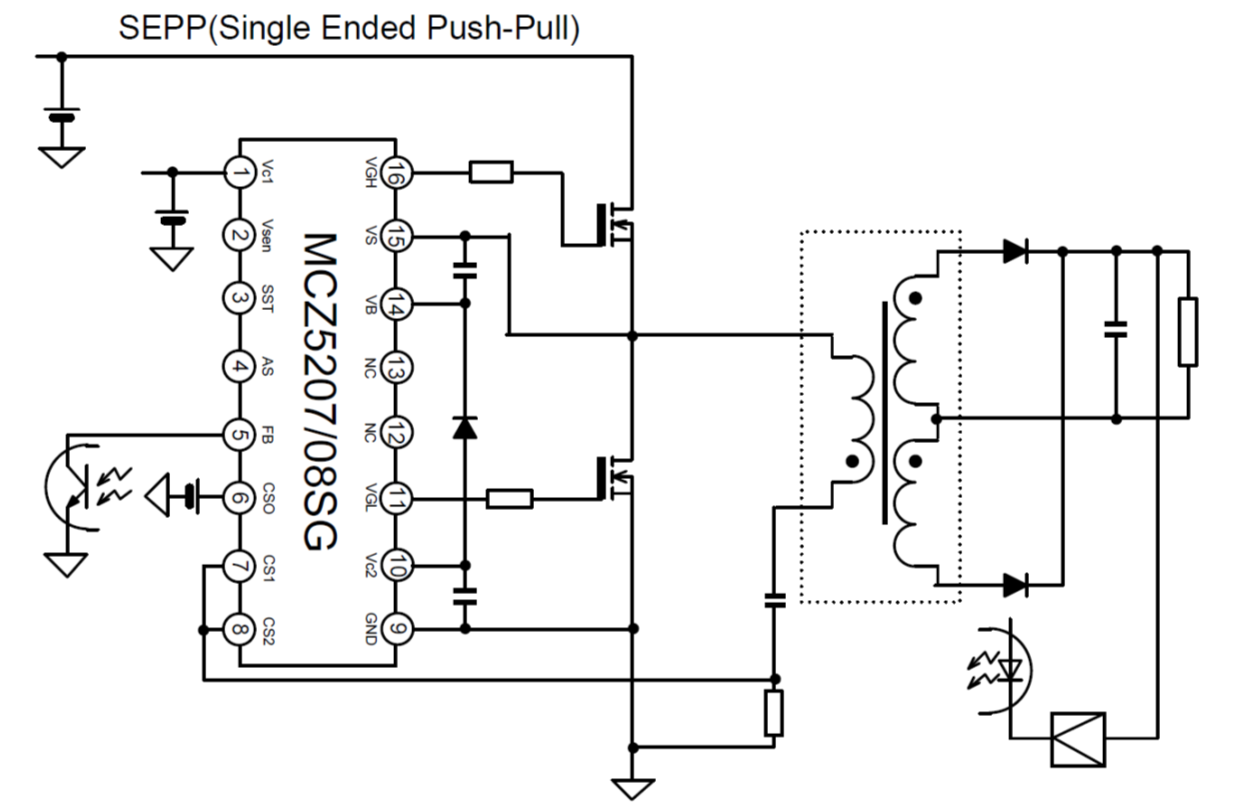

回路例
