MCZ5203SE
アプリケーションノート
概要/特長
MCZ5203SEは周波数変調タイプのLLCブリッジ型全波電流共振電源用ICです。高耐圧ゲートドライバと制御ICをワンチップにして内蔵し、各種保護機能を有しているため設計の簡易化、省スペース化が図れます。
下記製品に最適です。
■ LED/有機EL 等大画面フラットTV用電源
■ レーザープリンタ用主電源
■ 大出力AC アダプタ
1. 高信頼性実績を誇る600V耐圧ゲートドライバ内蔵、ハイサイドMOSFETも直接高速に駆動可能
2. 尖頭値過電流、タイマーラッチ、過電圧、不足電圧、加熱の各種保護機能を実現
3. 共振電流の正方向直接検出により異常動作時確実にMOSFETを保護
4. 共振電流の正負両方向直接検出により共振はずれ時にMOSFETを保護
5. Vcc耐圧35V保証により幅広い入力電圧に対応 ( Vcc UVLO 13.5V/8.4V typ. )
6. 安定した基準三角波生成により、主共振電流の影響による上下アンバランス動作を抑制
7. MOSFET駆動電源用レギュレータ内蔵し過渡状態での安定ドライブを実現
8. ハイサイド・ローサイド ゲート駆動電源の低下保護機能搭載
9. ソフトスタート機能搭載
10. Brown Out保護機能を搭載。入力電圧を監視して各種保護が可能
アプリケーションノート 目次
1 : 概要
1.1: 特長
1.2: ブロック図 (SOP22)
1.3: 端子配置図
1.4: 各ピン機能一覧
1.5: 適用回路構成
2 : 対称型LLC電流共振コンバータ概略
2.1: 特長
2.2: 原理回路
2.3: 動作波形例
2.4: 制御原理
2.5: 必要なパラメータ
2.6: 動作説明
3 : 周辺回路定数の決定
3.1: 発振器（Rt抵抗値の算出）
3.2: Vsenブラウンアウト保護（RvsenseL抵抗値の算出）
3.3: ソフトスタートタイミング（Css容量値の算出）
3.4: 過電流保護動作（Rocpdet/RocpL抵抗値の算出）
3.5: di/dt保護動作
3.6: タイマ間欠ラッチ停止保護（Ctimer容量値の算出）
3.7: ハイサイドVcc生成用ブートストラップ回路
3.8: ゲート駆動回路
4 : 回路例
4.1: 代表回路図
5 : 外形寸法図

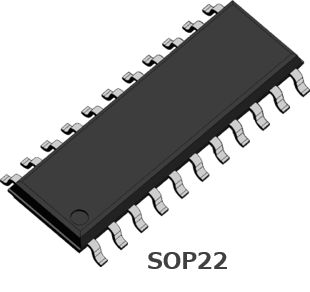

5.1: SOP22 (MCZ5203SE)

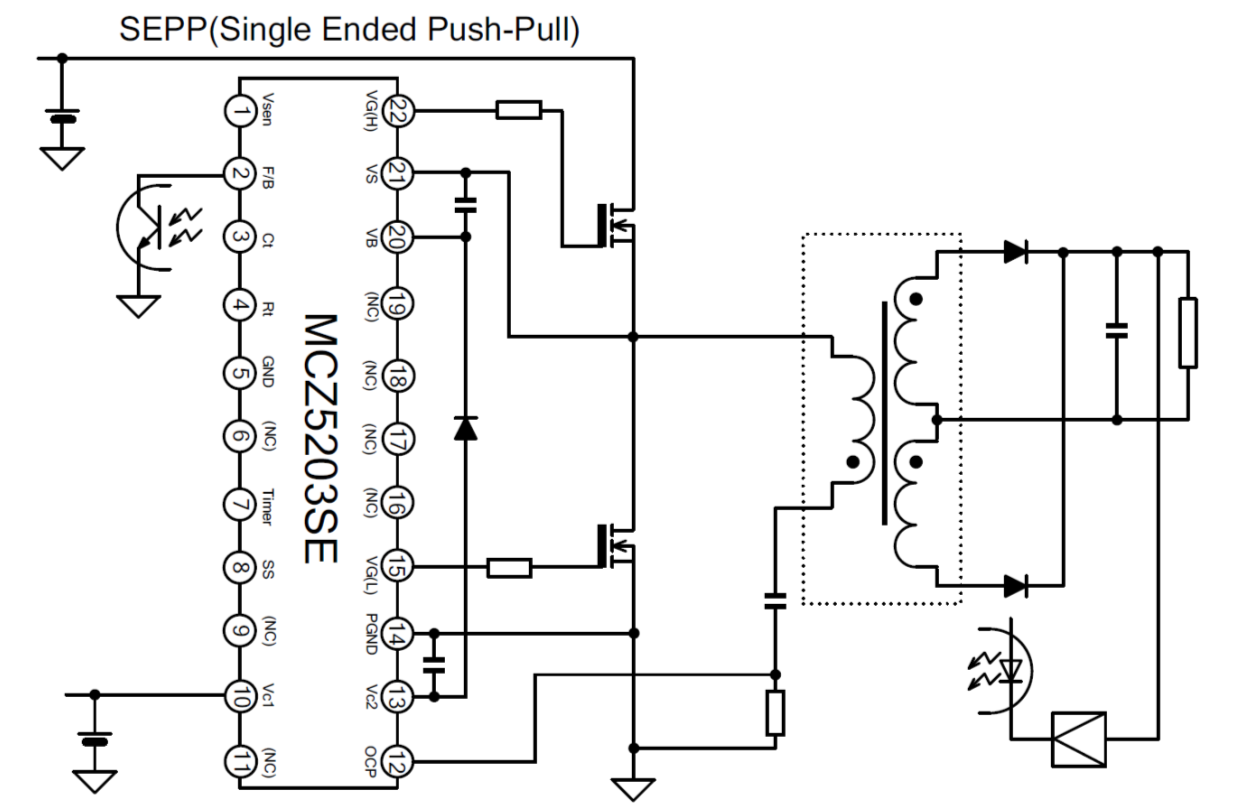

回路例
