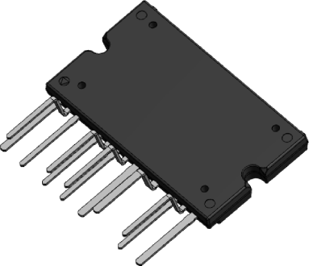

SiC / GaN パワーモジュール
MG059/MG065(仮称) 【開発中】
| ブリッジレスPFC用SiCパワーモジュール トーテムポール型ブリッジレスPFC GaN-HEMT パワーモジュール |
※本項に記載の値は検討段階の推定値であり保証値ではありません。 |
| フルブリッジ |
|
SiC パワーモジュール |
| Type | VDSS | ID | RDS(on) Typ. |
| SiC MOS | 650V | 100A | 15mΩ |
| 650V | 70A | 30mΩ |
| インターリーブ PFC |
|
SiC パワーモジュール |
| Type | VRRM | IF Typ. | VF |
| SiC SBD | 650V | 50A | 1.5V |
| トーテムポール型ブリッジレス PFC |
|
GaN-HEMT パワーモジュール |
| Type | VDSS | ID | RDS(on) Typ. |
| E-mode GaN-HEMT |
650V | 30A | 50mΩ |
| Type | VRRM | IF Typ. | VF | trr |
| FRD | 600V | 20A | 1.1V | 130ns |
| 外形寸法図・ピンアサイン |
|
※ピンアサインはフルブリッジタイプ |
