■三相ブリッジ＋回生ブレーキをモジュール化
■高放熱/小型化に有利
■絶縁処理が不要(2.5kV, UL1557取得)
■沿面距離3mm以上確保
■高放熱/小型化に有利
■絶縁処理が不要(2.5kV, UL1557取得)
■沿面距離3mm以上確保
CBモジュール
▼MG001AK/MG001AL
高放熱/小型化に有利、コンバータ＋ブレーキ パワーモジュール
▼MG030A/MG030J/MG030X
高耐圧向けパッケージ、コンバータ＋ブレーキ パワーモジュール
高放熱/小型化に有利
コンバータ＋ブレーキ パワーモジュール
MG001AK/MG001AL

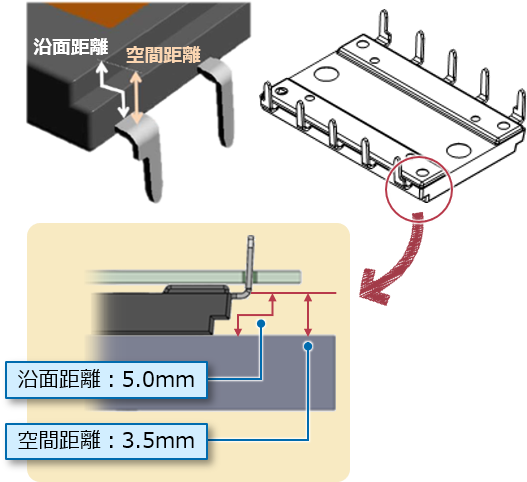

沿面距離3mm以上確保
沿面距離を3mm以上確保しています。

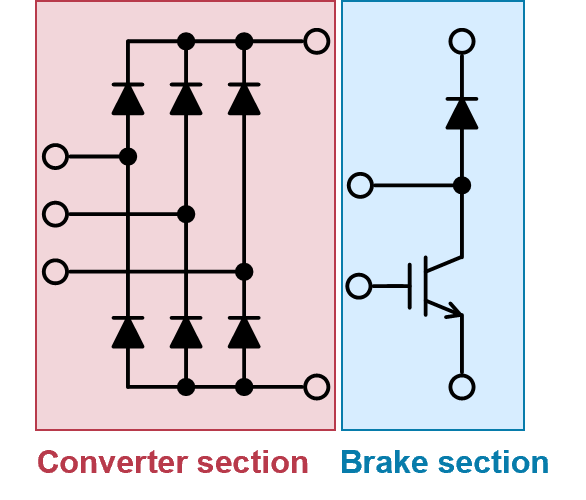

ブロック図
外形寸法図
製品仕様
| Part Name | Converter section | Brake section | ||||
|---|---|---|---|---|---|---|
| IGBT | Diode | |||||
| VRM [V] | IO [A] | VCES [V] | IC [A] | VRM [V] | IO [A] | |
| MG001AK028060A | 600 | 20 | 600 | 28 | 600 | 3 |
| MG001AL030060A | 600 | 30 | 600 | 30 | 600 | 3 |
高耐圧向けパッケージ
コンバータ＋ブレーキ パワーモジュール
MG030A/MG030J/MG030X
【開発中】
■三相ブリッジ＋回生ブレーキをモジュール化
■高耐圧向けパッケージ

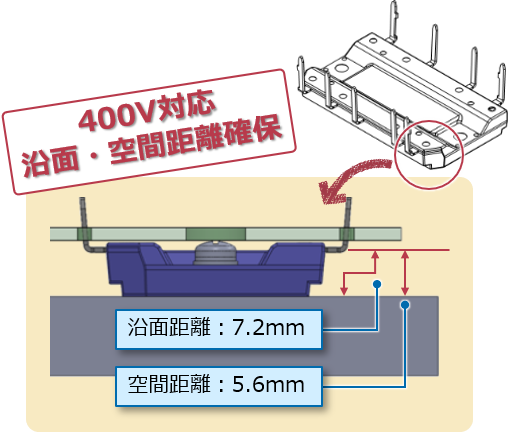

■空間距離5.6mm、沿面距離7.2mm確保
■高耐圧向けパッケージ
■空間距離5.6mm、沿面距離7.2mm確保
沿面距離6.4mm以上確保
沿面距離を6.4mm以上確保しています。
ブロック図
外形寸法図
製品仕様
| Part Name | Converter section | Brake section | ||||
|---|---|---|---|---|---|---|
| IGBT | Diode | |||||
| VRM [V] | IO [A] | VCES [V] | IC [A] | VRM [V] | IO [A] | |
| MG030A | 1600 | 50 | 1200 | 15 | 1200 | 15 |
| MG030J | 800 | 50 | 600 | 30 | 600 | 30 |
| MG030X | 800 | 75 | 600 | 69 | 600 | 30 |
