ダイオード/サイリスタモジュール
三相ダイオードブリッジ（＋周辺回路）
産業用モータードライブの整流回路に適した製品です。
標準高さ（17mm）パッケージをはじめ、突入防止用サイリスタ内蔵品、ブレーキ回路内蔵品も取り揃えています。
アプリケーション例
産業用モータ（整流部）
UPS（整流部）
エアコン（整流+ブレーキ部）

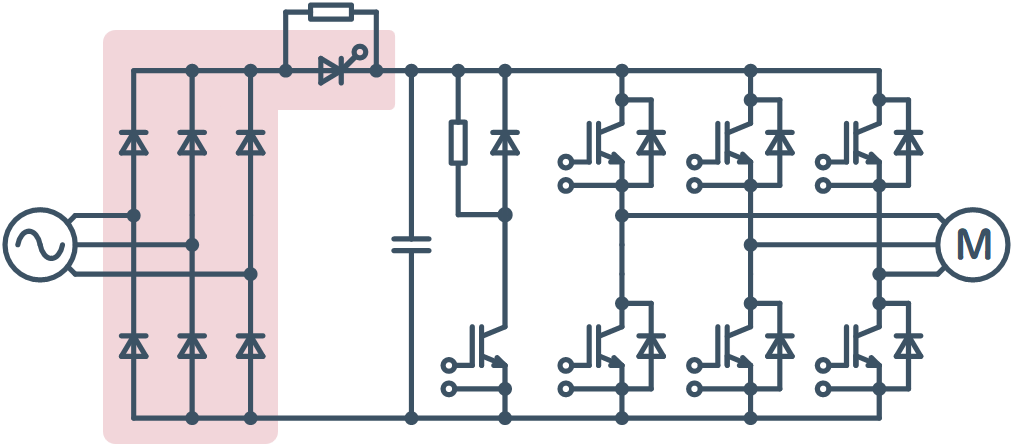

回路例（産業用モータ）
クリックすると拡大されます

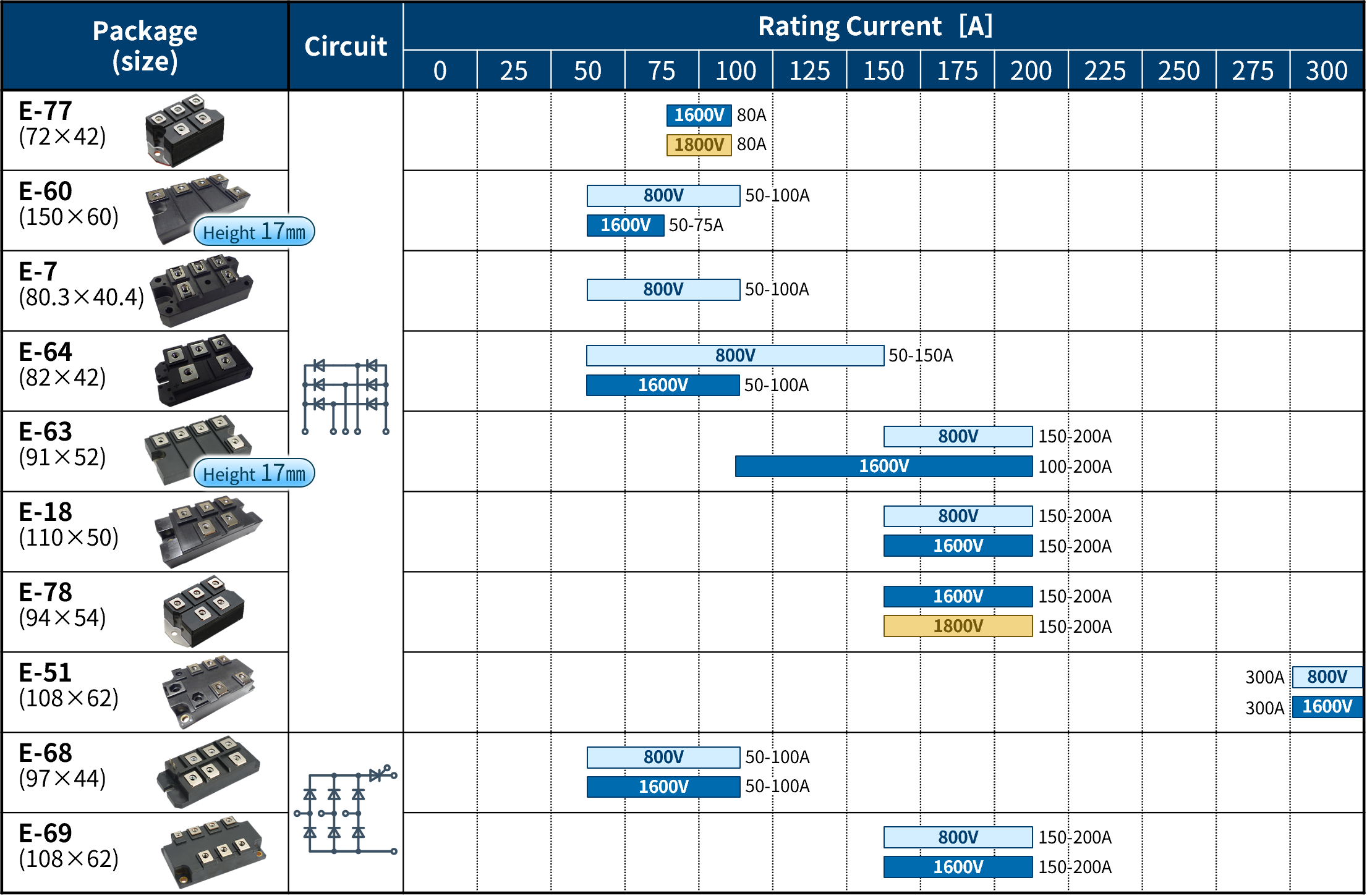

三相ダイオードブリッジ(＋周辺回路)
ハーフブリッジ（ダイオード）
産業用モータドライブの整流回路に適した製品です。
並列接続により幅広い容量帯に対応できるため、さまざまな用途へ適用可能です。
さらに、単体で700Aまで対応可能な製品を取り揃えています。
さらに、単体で700Aまで対応可能な製品を取り揃えています。
アプリケーション例
産業用モータ（整流部）
UPS（整流部）

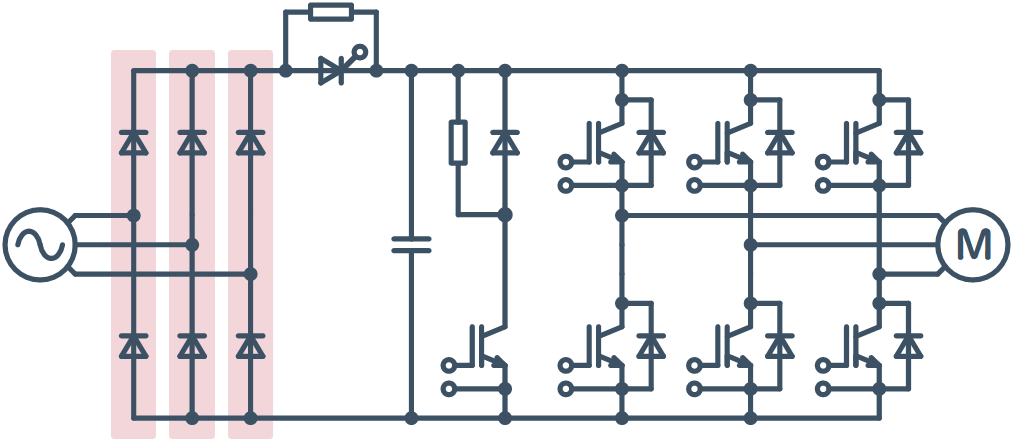

回路例（産業用モータ）
クリックすると拡大されます

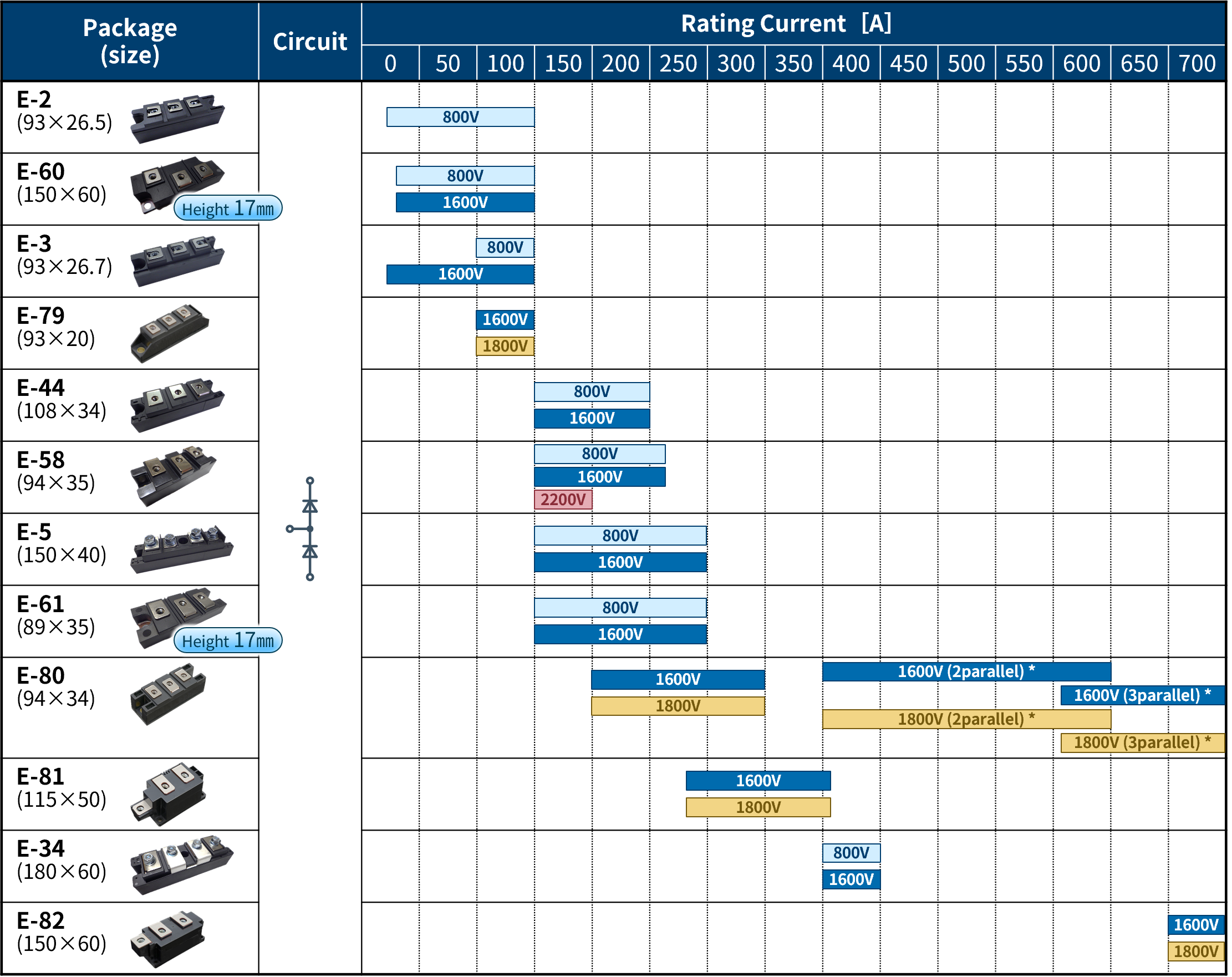

ハーフブリッジ（ダイオード）
2並列構成と3並列構成では、対応可能な容量帯が一部重複する場合がありますが、実装面積の観点では2並列構成の方が優位となります。
（例：200A×3並列、300A×2並列）

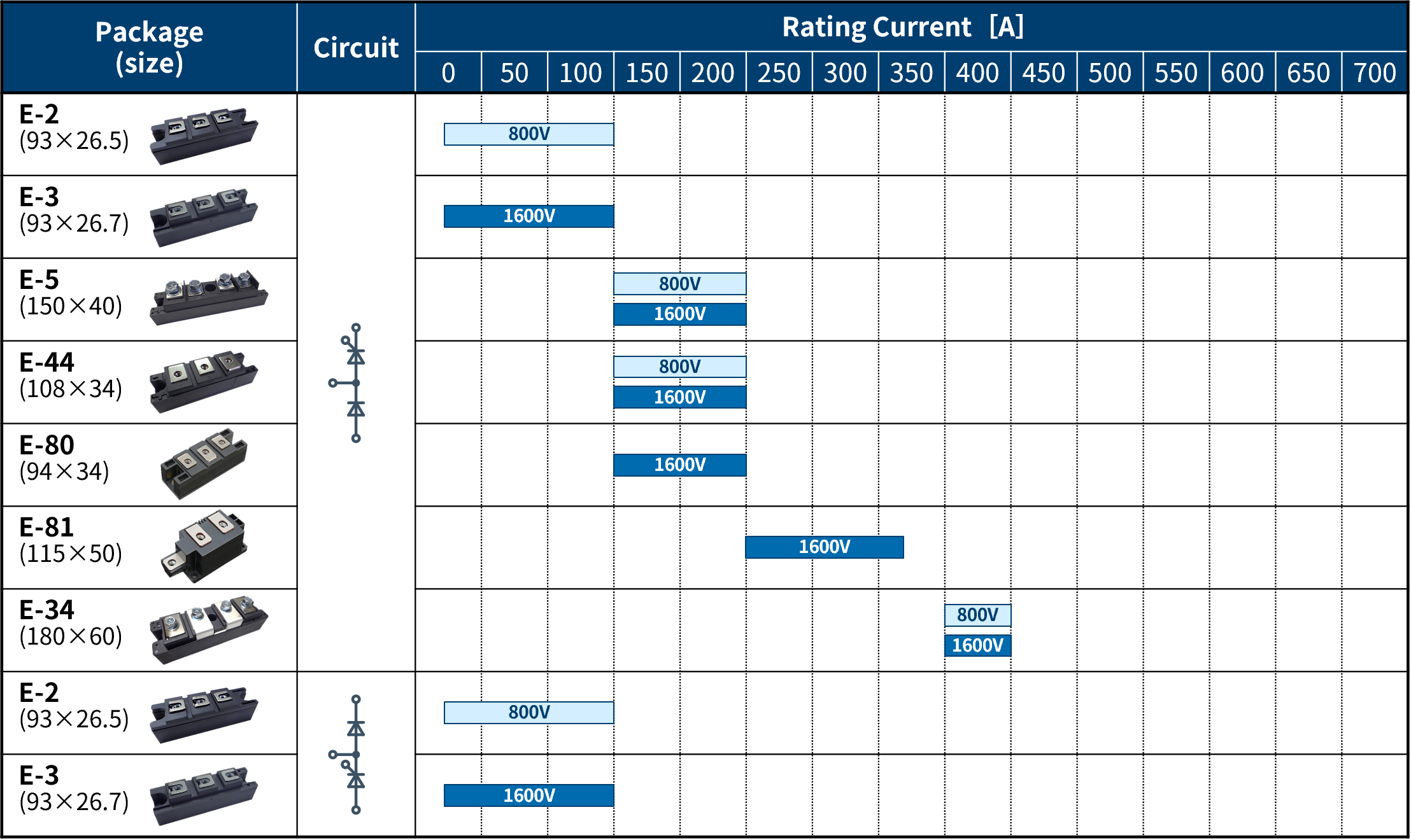

ハーフブリッジ（サイリスタ）
産業用モータドライブの整流回路に適した製品です。
サイリスタによる電力調整で、整流回路で用いられる周辺部品（突入防止用サイリスタ）を削減可能です。
アプリケーション例
汎用インバータ（整流部）
UPS（整流部）

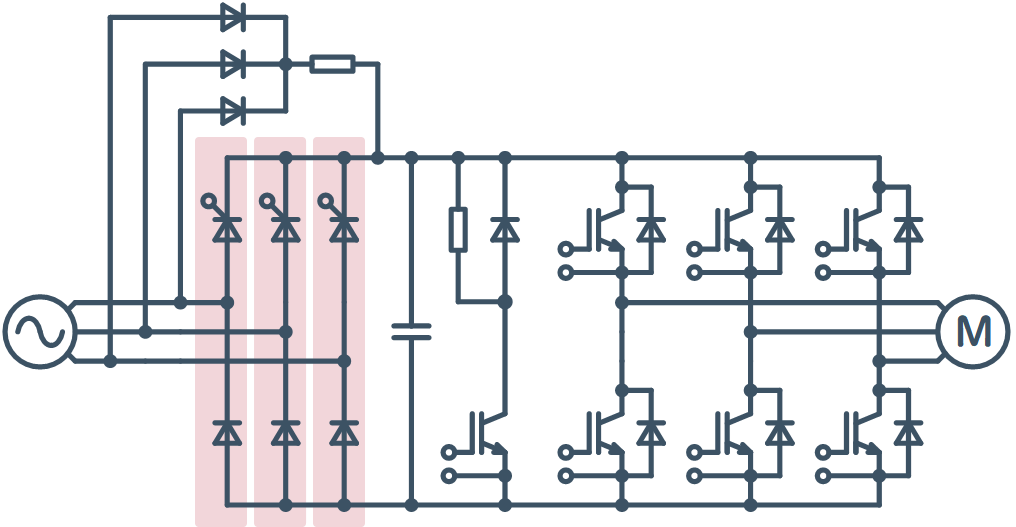

回路例（UPS）
クリックすると拡大されます
ハーフブリッジ（サイリスタ）
ハーフブリッジ（FRD）& コモン, アレイ（FRD）
産業用モータの2次側整流回路などに適した製品です。
アレイ品は逆流防止やIGBTシングルと組み合わせて、回生ブレーキとしてもお使いいただけます。
アプリケーション例
溶接機（2次側整流）
汎用インバータ（ブレーキ回路）

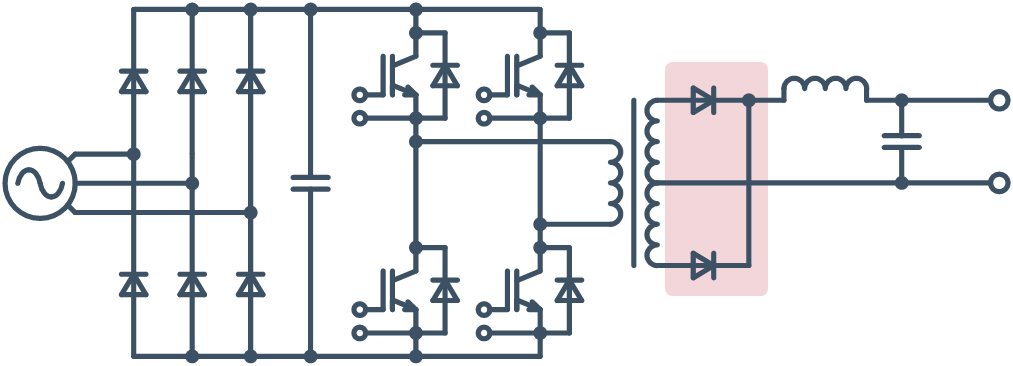

回路例（溶接機）
クリックすると拡大されます

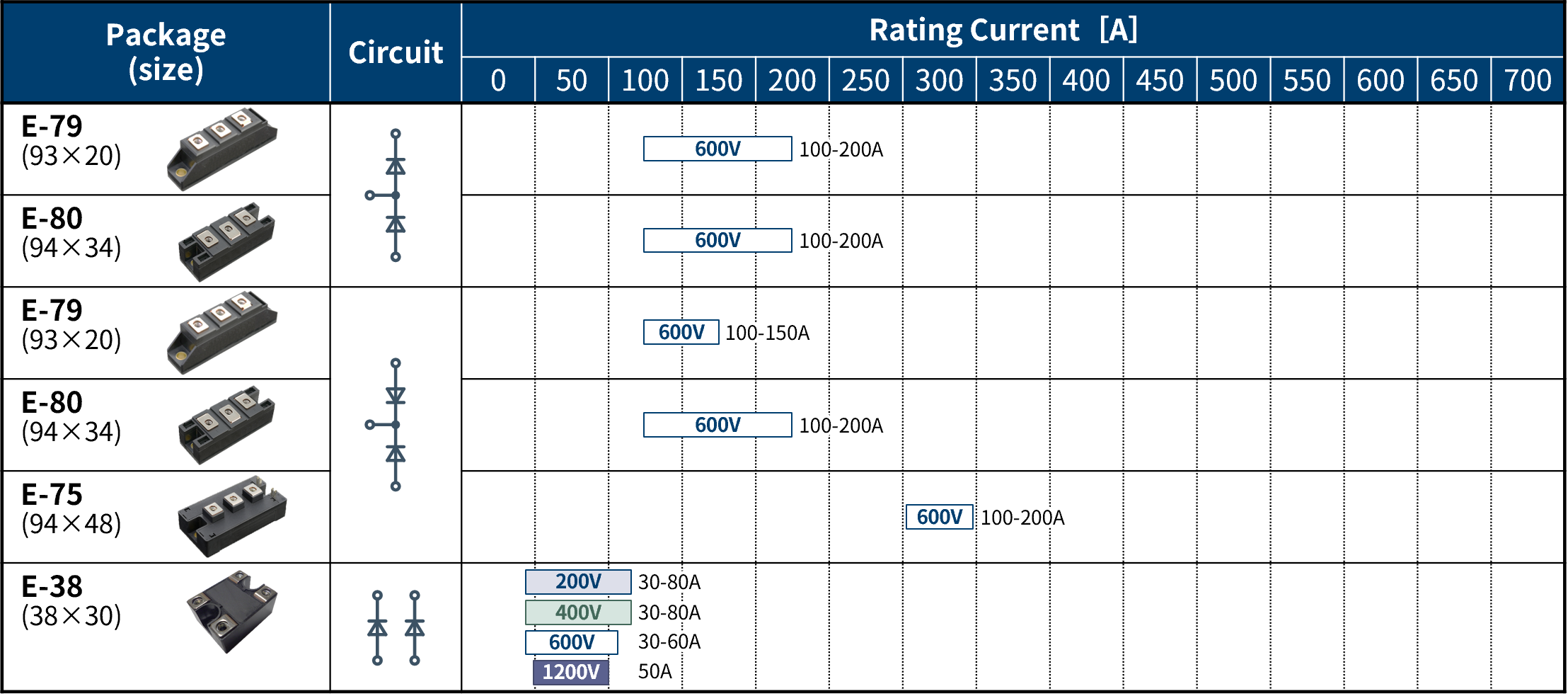

ハーフブリッジ（FRD）& コモン, アレイ（FRD）
双方向サイリスタ
バイパス回路に適した製品です。
UPSのメンテナンスモード（または故障時）において、商用電源から機器へ直接供給が可能となります。
アプリケーション例
UPS

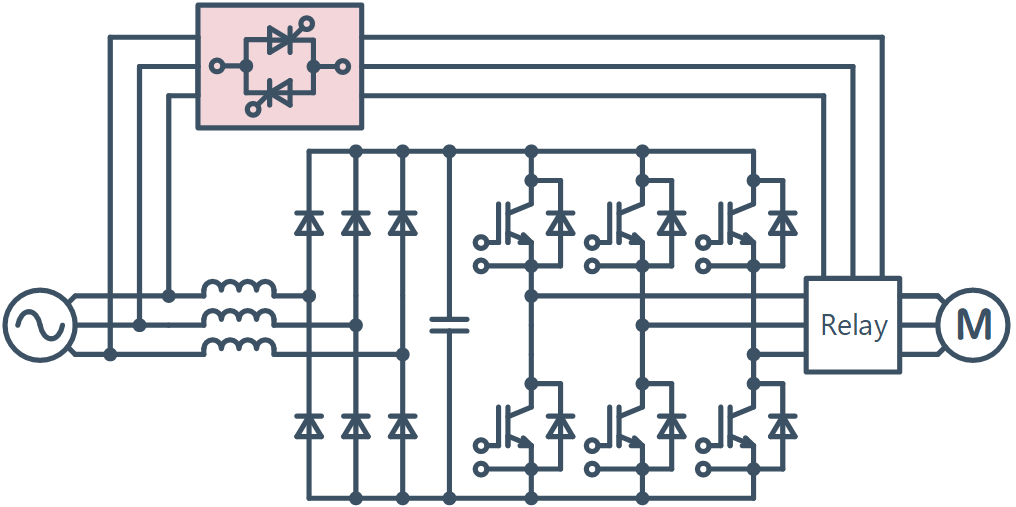

回路例（UPS）
クリックすると拡大されます

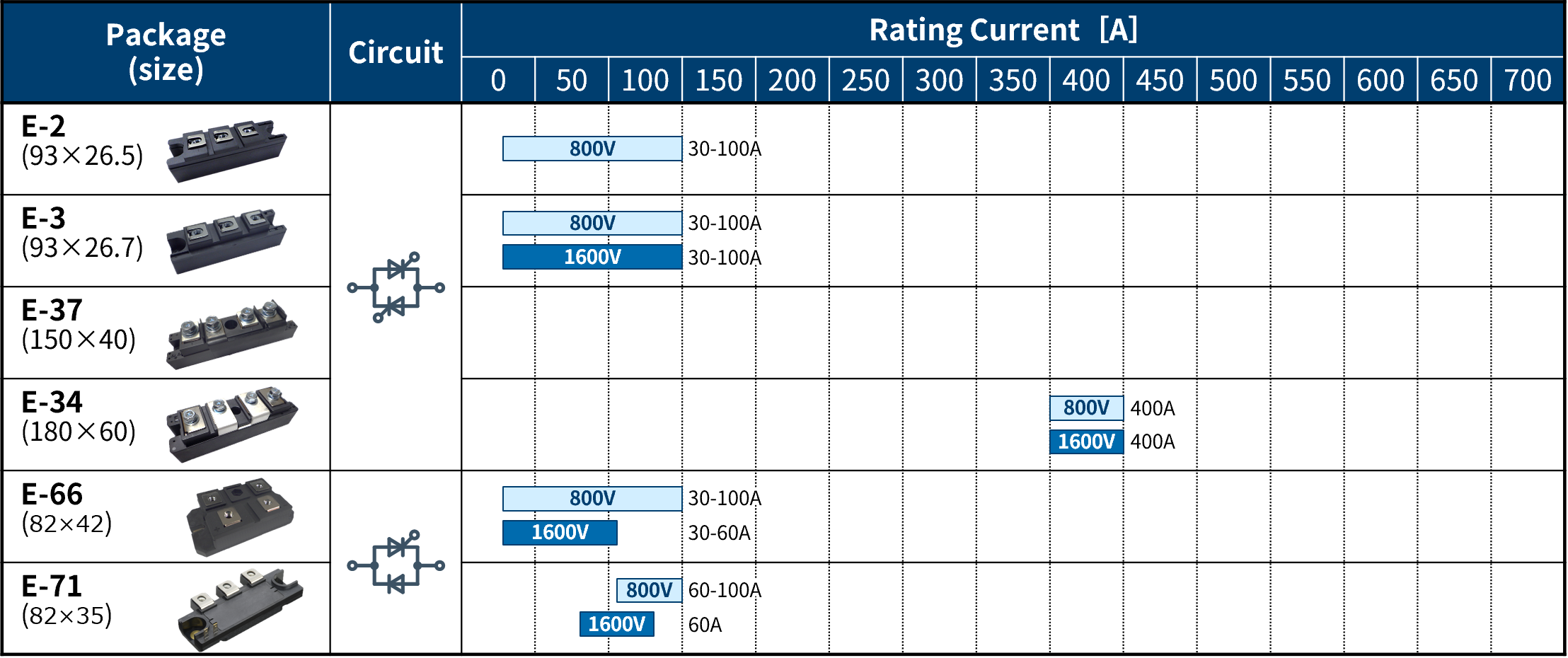

双方向サイリスタ
ダイオード/サイリスタモジュール 製品一覧
ダイオード/サイリスタモジュールの全製品ラインアップはこちらをご覧ください。
