新製品情報
高耐圧・大電流ファストリカバリダイオードのラインアップ拡充
〜低ノイズ・高効率を実現し、電源・照明・産業機器市場に貢献〜
2026年03月11日
新電元工業は、650V高耐圧・大電流ファストリカバリダイオード「Zシリーズ」のラインアップを拡充します。
近年、スイッチング電源の高性能化・小型化に伴い、回路の高周波化が急速に進んでいます。その結果、ノイズの増加、損失による発熱、効率低下といった課題が顕在化し、設計者は部品選定や放熱対策に苦慮しています。
こうした背景の中、電源・照明・産業機器市場では「低ノイズ」「高速スイッチング」「高効率」を同時に満たす半導体デバイスが強く求められています。
新電元工業は、これらの技術課題を解決するため、650V高耐圧・大電流ファストリカバリダイオード「Zシリーズ」に、新たに4機種を追加しました。本製品は、超低注入構造とライフタイムキラー技術を採用し、従来品比でノイズを約40％低減、trr＝25～40nsの高速スイッチングを実現しました。
さらに、他社製品と比較して効率1％アップ、内部損失3.2W低減を達成し、スイッチング電源の高周波化に貢献します。
■ 特長

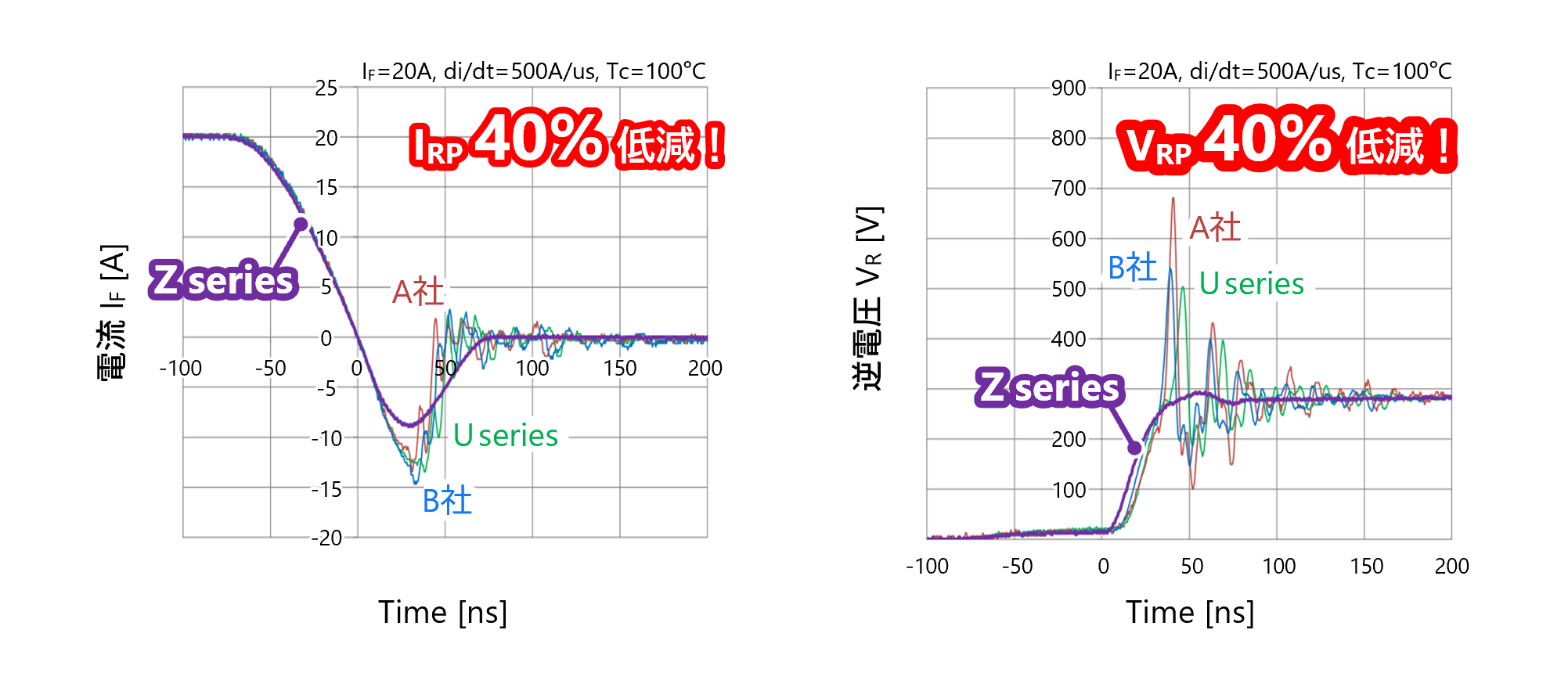

低ノイズ・ソフトリカバリ特性
従来品・競合品と比較し、IRP・VRPともに約40％低減。
ノイズ対策部品の削減や規格対応に貢献。

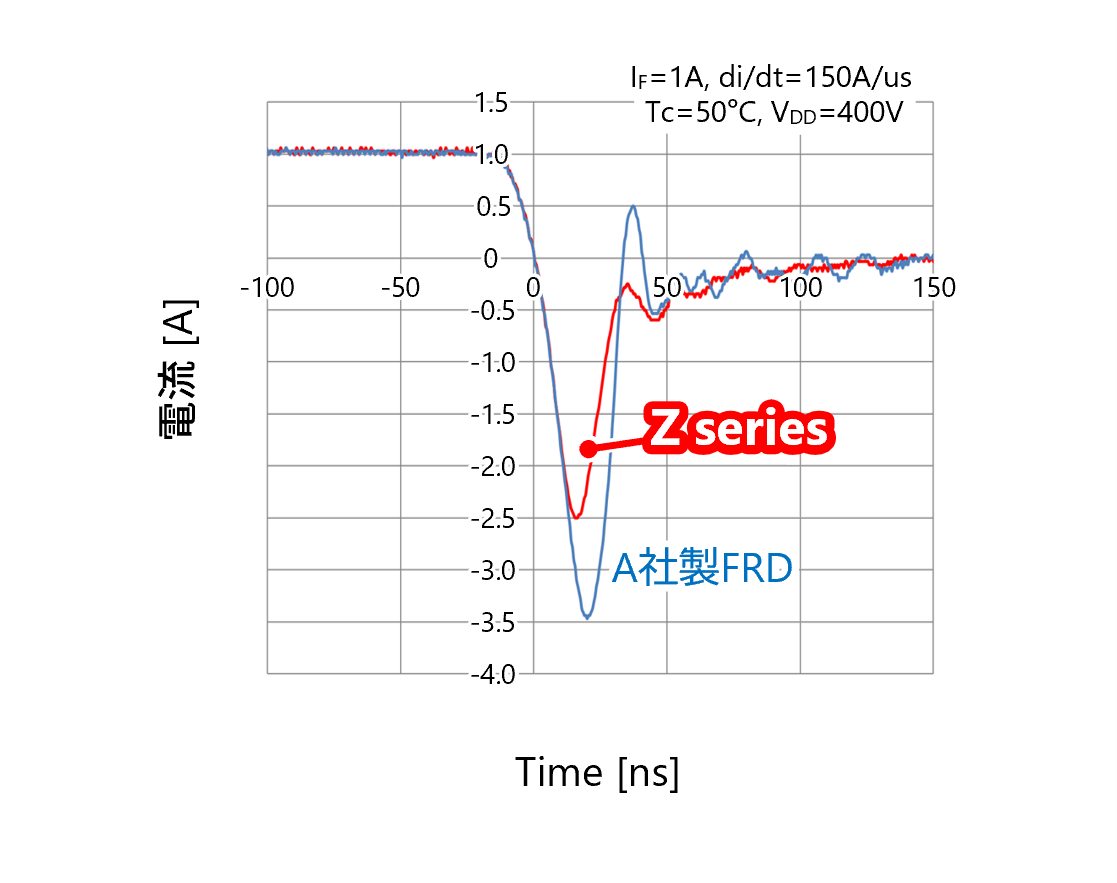

高速スイッチング
trr＝25～40nsを実現。
高周波化に対応。回路効率向上に寄与。
高効率・低損失
競合FRD比で効率1％アップ、内部損失3.2W低減。
省エネ化に貢献。
高耐圧・高温保証
VRRM＝650V、Tj＝175℃保証。第5世代設計ルール採用により信頼性向上。
その他
・フルモールド構造
・端子Pbフリー、RoHS対応
■ 製品仕様
| Products | 絶対最大定格（Tc=25°C） | 電気的・熱的特性（Tc=25°C） |
Package | |||||
| Tj [°C] |
VRRM [V] |
IF [A] |
IFSM [A] |
VF max. [V] |
IR max. [uA] |
trr max. [ns] |
||
| SF10L65ZSM |
-55～175 | 650 | 10.0 | 100 | 2.8 | 50 | 25 | FTO-220AG |
| SF10L65ZVM | -55～175 | 650 | 10.0 | 100 | 1.7 | 50 | 35 | FTO-220AG |
| SF20L65ZSM | -55～175 | 650 | 20.0 | 100 | 2.8 | 50 | 30 | FTO-220AG |
| SF20L65ZVM | -55～175 | 650 | 20.0 | 100 | 1.7 | 50 | 40 | FTO-220AG |
■ 用途例
・電源機器全般
・照明機器全般
・産業機器全般
■ 外形寸法図
■ 販売時期
量産中
■ 生産工場
ランプーン新電元
