実装面積25%低減、車載機器向け 次世代パワーMOSFET発売
~小型パッケージと大電流を両立~
2025年01月22日
新電元工業株式会社は、車載機器向けに次世代パワーMOSFET「TOLLパッケージシリーズ」を発売しました。
近年、急速に普及が進む電動モビリティでは、高電圧バッテリーの搭載に伴い、100~200V耐圧かつ大電流に対応した部品が求められています。また、設計の柔軟性を高め、モビリティの軽量化を図るためには、搭載部品の小型化が重要な要素となっています。
このようなニーズに応えるべく、車載信頼性規格AEC-Q101準拠の第5世代パワーMOSFET「TOLLパッケージシリーズ」を発売します。
本製品は、新パッケージの採用により実装面積を従来品比※1約25%削減しました。また、シールドゲート構造を採用した次世代チップ搭載により、定格電流は従来品比※2約180%の232Aを達成し、小型化と大電流の両立を実現しています。加えてCiss/Crss特性は従来品比※2約44%改善し、セルフターンオンのリスクを大幅に低減します。
現在、200V耐圧品も開発中であり、今後も車載対応可能な大電流パワーMOSFETのラインナップを拡充し、市場ニーズに応えてまいります。
※1 「FZ-7pin(TO-263-7pin)」パッケージとの比較
※2 「P126FP10SNK」との比較
■ 特長

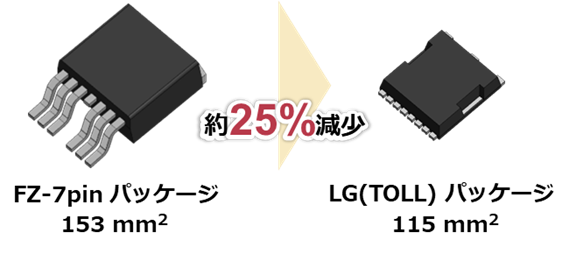

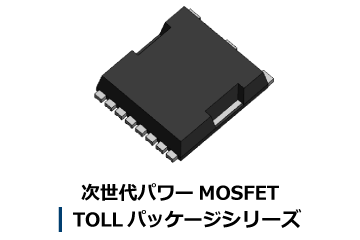

1. 実装面積約25%削減 【図1】
新パッケージを採用することで、従来品※1と比較し実装面積を25%削減。

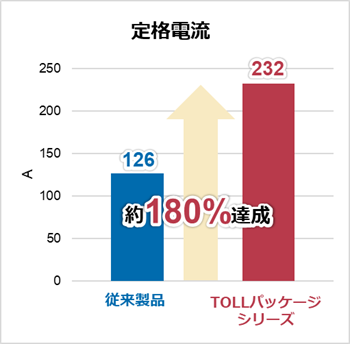

2. 定格電流232Aの大電流 【図2】
次世代チップを搭載することで従来品比※2約180%の大電流を実現。

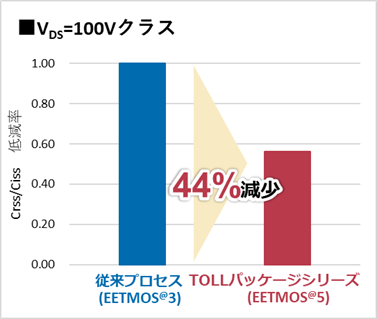

3. セルフターンオンのリスクを大幅に低減 【図3】
Ciss/Crss特性を従来品比※2約44%改善し、セルフターンオンのリスクを低減。

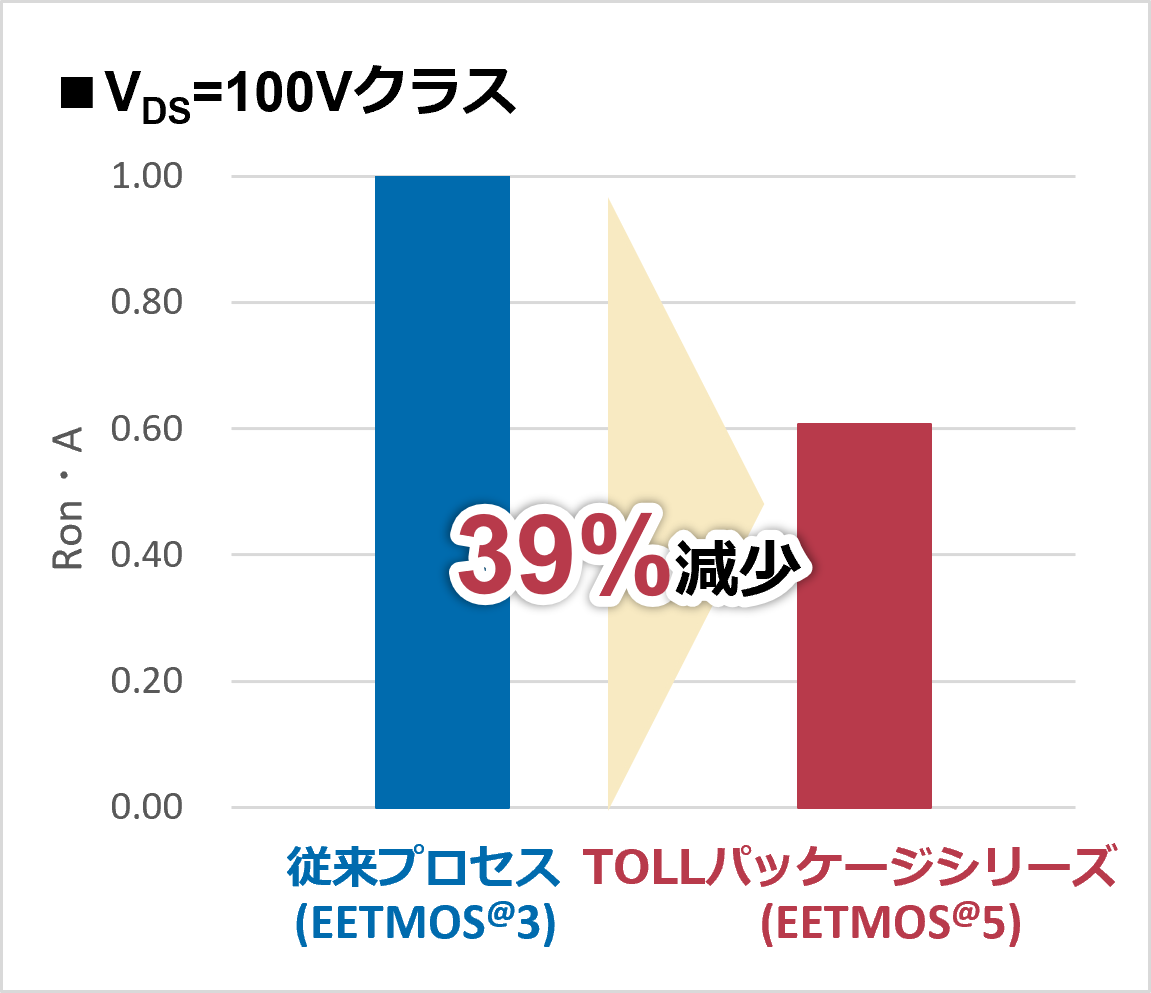

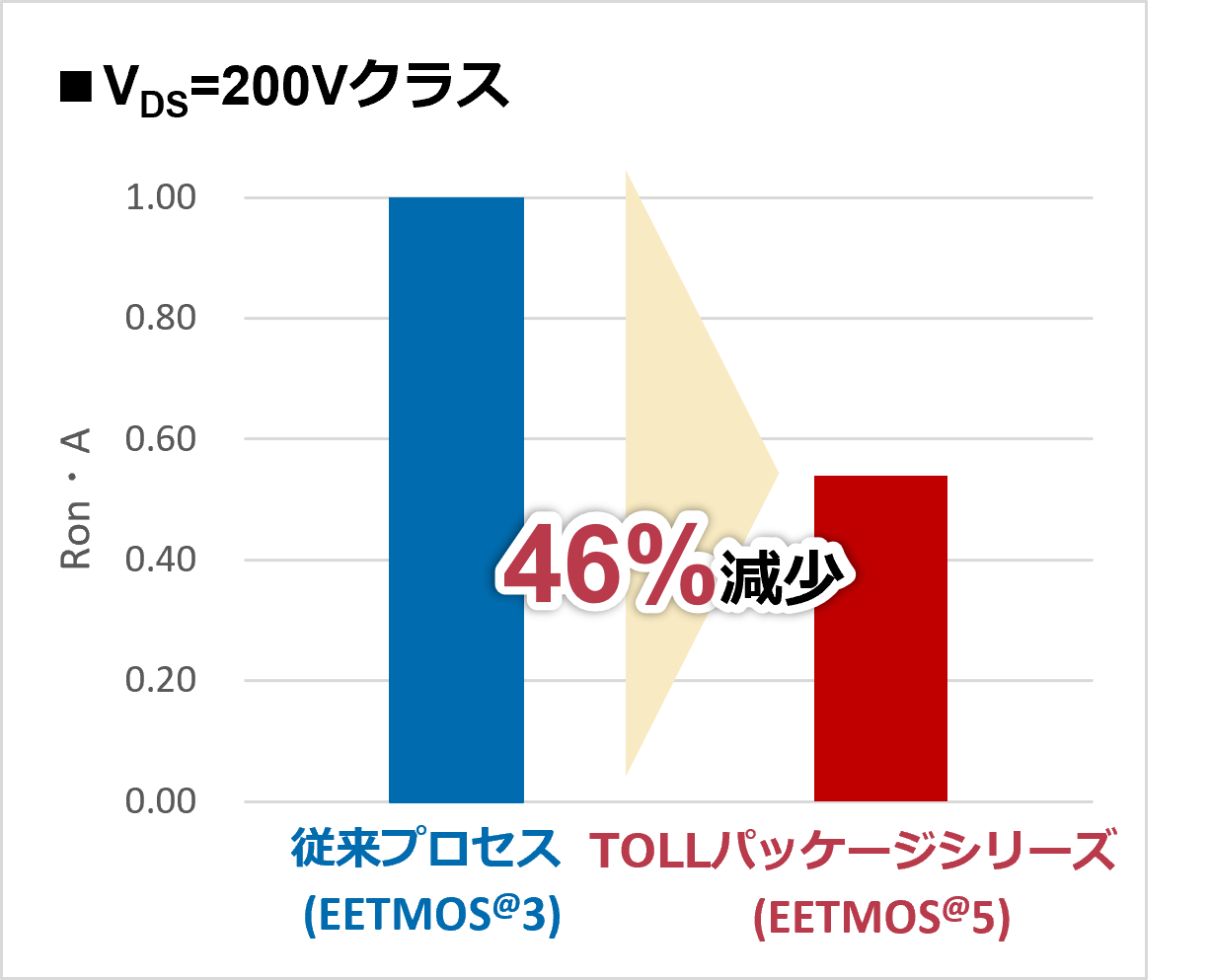

3. 低Ron、低ノイズ製品 【図4】
従来プロセスと比較し、Ron・AをVDS=100Vクラスでは39%減、VDS=200Vクラスでは46%減を達成。
4. その他
・ウェッタブルフランク構造
・Tch=175℃
※1 「FZ-7pin(TO-263-7pin)」パッケージとの比較
※2 「P126FP10SNK」との比較
図1 パッケージサイズ比較 |
図2 定格電流比較 |
![]() |
![]() |
図3 Ciss/Crss特性比較 |
図4 Ron比較 |
![]() |
![]() ![]() |
■ 用途例
・大容量モータ駆動
・車載ECU
・逆接・逆流防止 等
■ 製品仕様
【車載対応製品】Part Name | VDS(min) [V] | ID(max) [A] | VTH(typ) [V] | Ron [mΩ] VGS=10V |
Ciss VDS=50V (typ) [pF] |
Coss VDS=50V (typ) [pF] |
Crss VDS=50V (typ) [pF] |
|
---|---|---|---|---|---|---|---|---|
(typ) | (max) | |||||||
P130LG10GNK | 100 | 130 | 3 | 4 | 5 | 3500 | 600 | 26 |
P168LG10GNK | 100 | 168 | 3 | 2.5 | 3.1 | 6035 | 1100 | 31 |
P200LG10GNK | 100 | 200 | 3 | 2.2 | 2.7 | 6954 | 1218 | 23 |
P232LG10GNK | 100 | 232 | 3 | 1.83 | 2.2 | 8140 | 1425 | 27 |
Part Name | VDS(min) [V] | ID(max) [A] | VTH(typ) [V] | Ron [mΩ] VGS=10V |
Ciss VDS=50V (typ) [pF] |
Coss VDS=50V (typ) [pF] |
Crss VDS=50V (typ) [pF] |
|
---|---|---|---|---|---|---|---|---|
(typ) | (max) | |||||||
P130LG10GN | 100 | 130 | 3 | 4 | 5 | 3500 | 600 | 26 |
P168LG10GN | 100 | 168 | 3 | 2.5 | 3.1 | 6035 | 1100 | 31 |
P200LG10GN | 100 | 200 | 3 | 2.2 | 2.7 | 6954 | 1218 | 23 |
P232LG10GN | 100 | 232 | 3 | 1.83 | 2.2 | 8140 | 1425 | 27 |

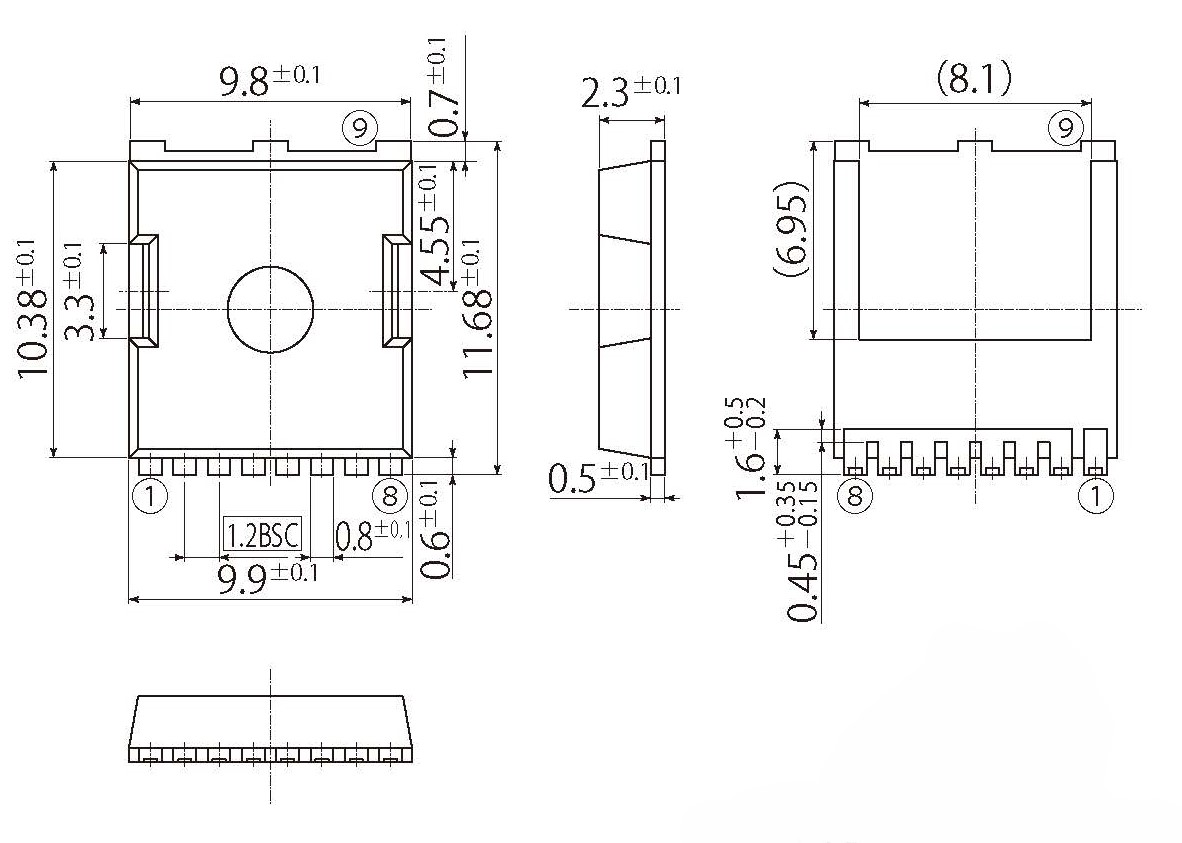

■ 外形寸法図

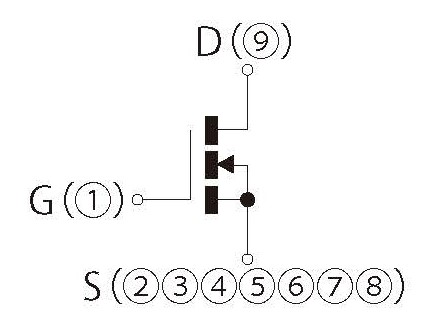

■ 内部等価回路図
■ 関連品情報(開発中)
【車載対応200V耐圧】第5世代(EETMOS® 5)MOSFETPart Name | VDS(min) [V] | ID(max) [A] | VTH(typ) [V] | Ron [mΩ] VGS=10V |
Ciss VDS=50V (typ) [pF] |
Coss VDS=50V (typ) [pF] |
Crss VDS=50V (typ) [pF] |
|
---|---|---|---|---|---|---|---|---|
(typ) | (max) | |||||||
P90LG20GNK | 200 | 90 | 3 | 10.3 | 12.9 | 4385 | 348 | 14 |
P104LG20GNK | 200 | 104 | 3 | 8.7 | 10.9 | 5248 | 416 | 17 |
P120LG20GNK | 200 | 120 | 3 | 7.5 | 9.4 | 6619 | 451 | 19 |
Part Name | VDS(min) [V] | ID(max) [A] | VTH(typ) [V] | Ron [mΩ] VGS=10V |
Ciss VDS=50V (typ) [pF] |
Coss VDS=50V (typ) [pF] |
Crss VDS=50V (typ) [pF] |
|
---|---|---|---|---|---|---|---|---|
(typ) | (max) | |||||||
P160LG10RNK | 100 | 160 | 3 | 2.7 | 3.4 | 4845 | 1184 | 22 |
P200LG10RNK | 100 | 200 | 3 | 2.1 | 2.7 | 5866 | 1433 | 26 |
P236LG10RNK | 100 | 236 | 3 | 1.74 | 2.2 | 7387 | 1805 | 33 |
P260LG10RNK | 100 | 260 | 3 | 1.58 | 1.98 | 8311 | 2030 | 37 |
P300LG10RNK | 100 | 300 | 3 | 1.34 | 1.68 | 9472 | 2430 | 44 |
