新製品情報
小型化・高耐圧を実現するファストリカバリーダイオード、ラインナップ拡充
2024年09月18日
新電元工業はファストリカバリーダイオード「Kシリーズ」のラインナップを拡充します。
近年、車載製品や民生機器の発展によってファストリカバリーダイオード(以下FRD)も小型化や高耐圧化など様々な仕様が求められています。
このようなニーズに応えるべく新電元工業はFRD「Kシリーズ」のラインナップを拡充しました。

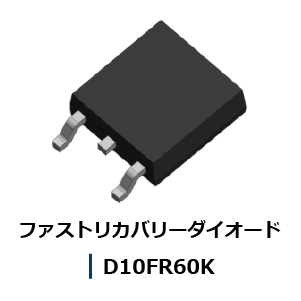

■ 民生家電の臨界動作PFC用途向け「D10FR60K」
日々進化する民生家電においては、多機能化に伴う部品点数の増加や大電力化により、搭載部品のさらなる小型化や大容量化が必要とされています。当社FRDのKシリーズにおいて10A品は挿入型のパッケージのみの展開でしたが、今回面実装型の「FRパッケージ」を採用した「D10FR60K」を発売します。これにより小型・大容量のニーズにお応えします。

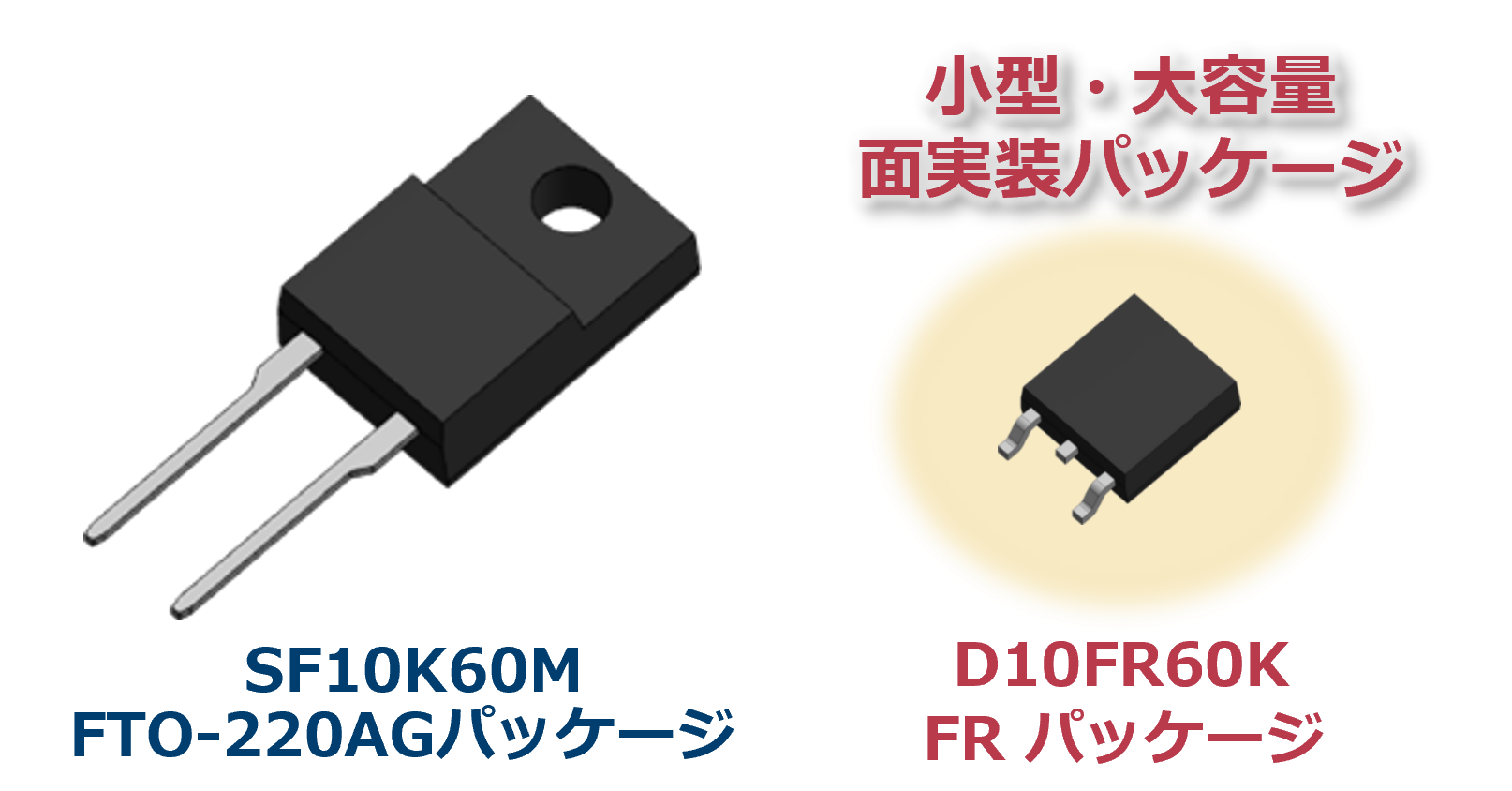

◆小型・大容量「FRパッケージ」

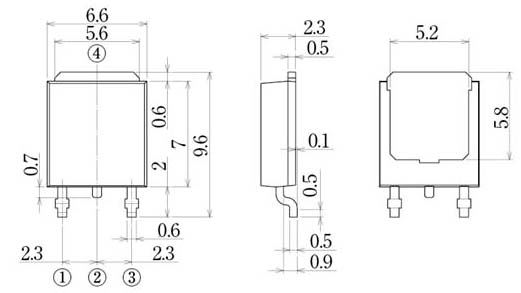

◆外形寸法図
◆用途例
民生家電の臨界動作PFC用途
照明
産業機器
◆生産工場
ランプーン新電元 他
◆製品仕様
| Products | 絶対最大定格 (Tc=25℃) | 電気的・熱的特性 (Tc=25℃) | ||||||
|---|---|---|---|---|---|---|---|---|
| VRRM［V］ | IF(AV)［A］ | IFSM［A］ | Tj［℃］ | VF(max)［V］ | IR(max) [μA] | trr（max）［ns］ | ||
| D10FR60K | 600 | 10 (Tc=114°C) |
130 | -55～150 | 1.5 | 10 | 95 | |

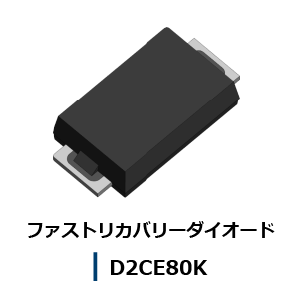

■ 車載インバータ向け「D2CE80K」
モーター駆動用インバータに使用されるIGBTの過電流保護機能において、従来のHEVで主に採用されてきた電流検出方式からDESAT回路に置き換わりつつあります。それに伴い800VのFRDの需要が高まり、今回800V耐圧「D2CE80K」を発売します。AEC-Q101対応のため、大電流を使用する車載製品にご使用いただけます。

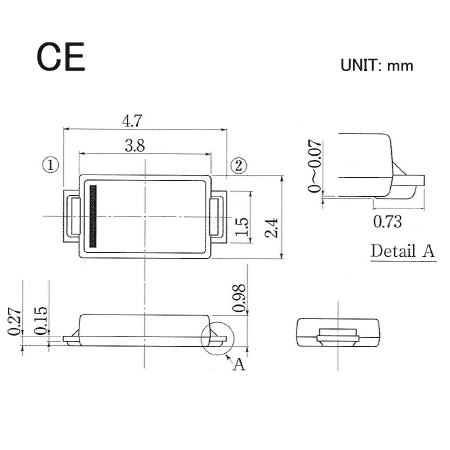

◆外形寸法図
◆用途例
車載インバータのDESAT回路用
照明のPFC用途
民生家電
◆生産工場
秋田新電元 他
◆製品仕様
| Products | 絶対最大定格 (Tc=25℃) | 電気的・熱的特性 (Tc=25℃) | ||||||
|---|---|---|---|---|---|---|---|---|
| VRRM［V］ | IF(AV)［A］ | IFSM［A］ | Tj［℃］ | VF(max)［V］ | IR(max) [μA] | trr（max）［ns］ | ||
| D2CE80K | 800 | 2 (Tl=89°C) |
50 | -55～150 | 2.0 | 10 | 150 | |
■ お問い合わせ
この製品に関するお問い合わせはこちら
新電元工業株式会社
マーケティング部
※掲載内容について、2024年9月30日に一部修正しております。
新製品情報に記載されている内容は、報道発表日現在の情報です。お客様がご覧いただいた時点で、情報が変更（生産・販売が終了している場合や、価格、仕様など）されている可能性がありますのであらかじめご了承下さい。
