パッケージサイズを62.5％削減、TVSダイオード発売
～車載ECU保護用回路の小型化に貢献～
2024年07月31日

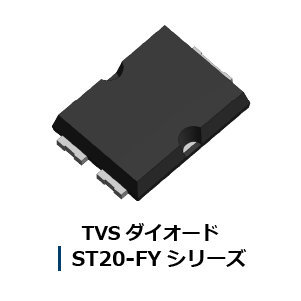

新電元工業は車載機器向けにTVSダイオード「ST20-FYシリーズ」を発売します。
近年、急速に普及が進む環境対応車（xEV）には多数のECUが搭載されており、各部品のスペースの制約が顕著となっています。加えて、ECUの更なる機能増加と複雑化を背景に、誤動作を起こすおそれがある負サージに対する保護機能もより強固なものが求められています。
これらのことから、負サージ保護用として使用されるTVSダイオードには、コンパクトかつ高い負サージ保証が求められています。
このようなニーズに応えるべく、新電元工業はTVSダイオード「ST20-FYシリーズ」を発売しました。本製品はパッケージサイズを従来品※1と比較し62.5％削減、負サージ保証耐量を他社同等品と比較し20％向上させたことで、機器の小型化・安全性の向上に貢献します。
また幅広い耐圧のラインナップを用意しているため、対応する規格に適した製品を選定できます。
※１「2Fパッケージ」との比較
■ 特長
1. パッケージサイズを62.5％削減【図1】
従来品と比較し、パッケージサイズを62.5％削減することで機器の小型化に貢献
2. 負サージ保証耐量を20％向上【図2】
他社同等品と比較し、負サージ保証耐量を20％向上させることで機器の安全性に貢献
3. 幅広い耐圧のラインナップを用意
18V～39Vの幅広い耐圧により、 対応する規格に適した製品を選定が可能
4. AEC-Q101準拠
|

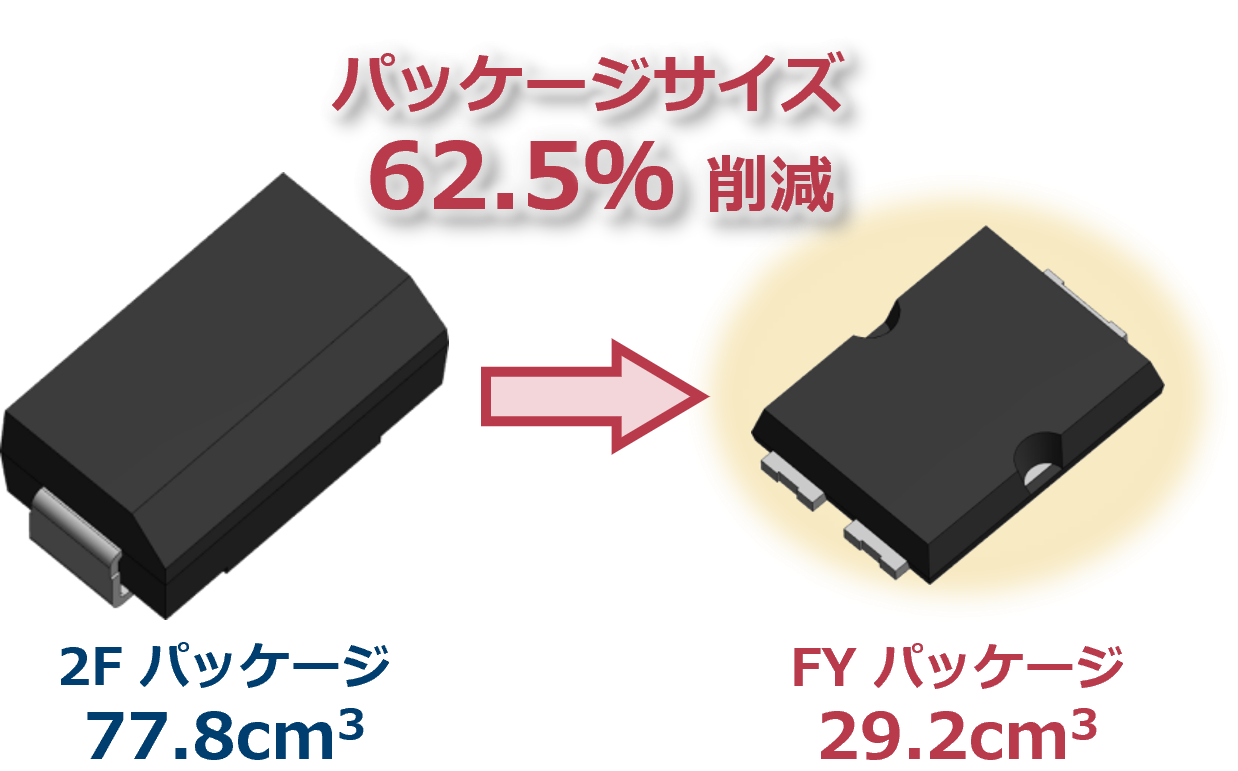

図1 パッケージサイズを62.5％削減 |

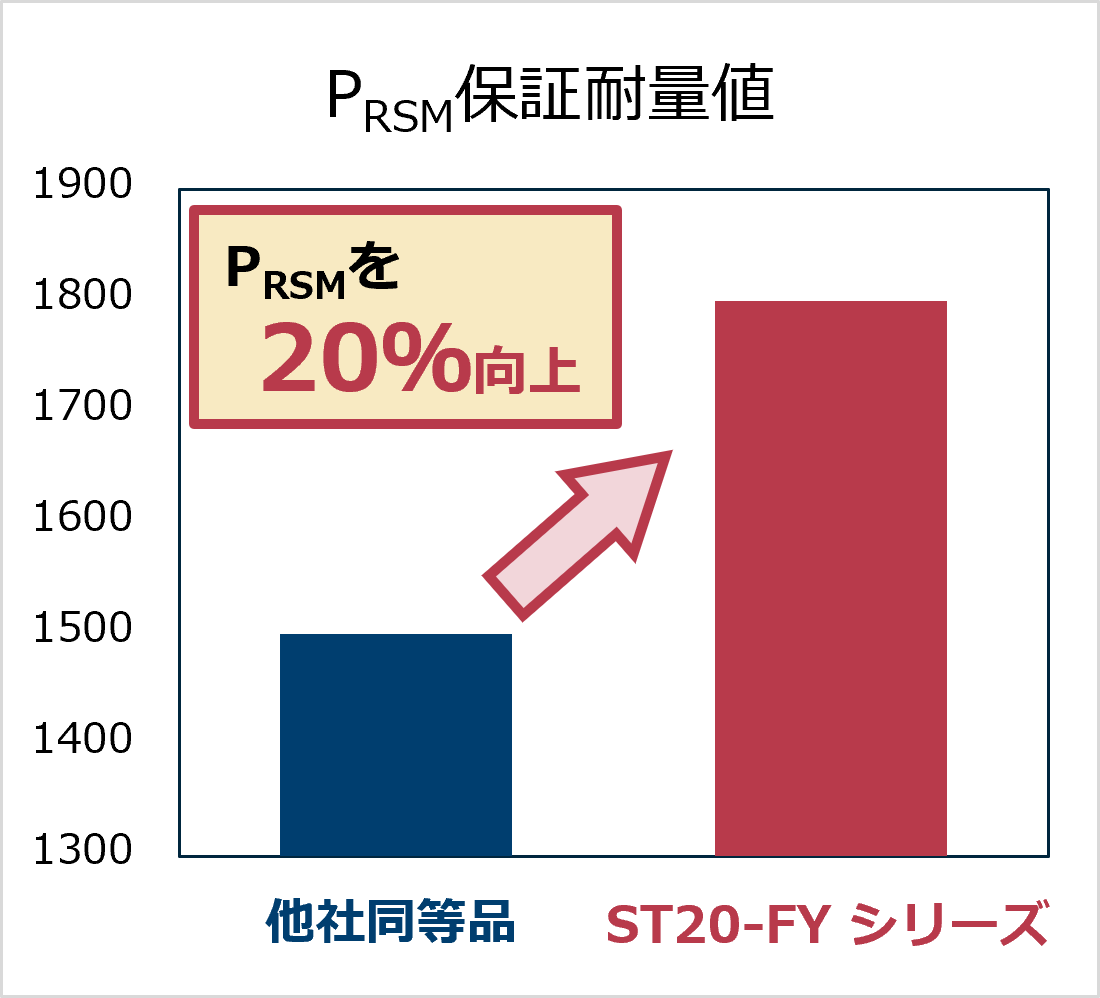

図2 負サージ保証耐量を20％向上 |
 |
 |
■ 用途例
・車載ECU

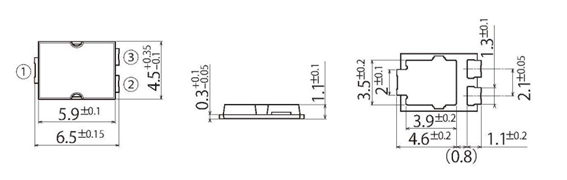

■ 外形寸法図

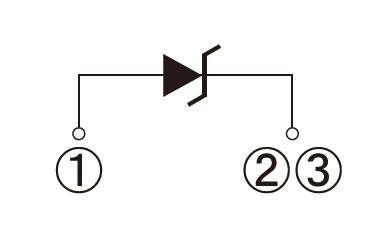

■ 内部等価回路図
■ 製品仕様
| Products | 絶対最大定格 (Tc=25℃) | 電気的・熱的特性 (Tc=25℃) | ||||||
|---|---|---|---|---|---|---|---|---|
| Tstg [°C] | Tj [°C] | PRSM [W] | IRSM [A] | VR(DC) [V] | VBR [V] | IRMax. [μA] (VR=VR(DC)) |
||
| Min. | Max. | |||||||
| ST20-18FY | -55～175 | -55～175 | 1800 | 57 | 16 | 17.2 | 19.1 | 5 |
| ST20-27FY | -55～175 | -55～175 | 1800 | 45 | 23 | 25.0 | 29.0 | 5 |
| ST20-30FY | -55～175 | -55～175 | 1800 | 41 | 24 | 28.0 | 32.0 | 5 |
| ST20-33FY | -55～175 | -55～175 | 1800 | 38 | 25 | 31.0 | 35.0 | 5 |
| ST20-36FY | -55～175 | -55～175 | 1800 | 35 | 27 | 34.0 | 38.0 | 5 |
| ST20-39FY | -55～175 | -55～175 | 1800 | 30 | 30 | 37.0 | 41.0 | 5 |
■ 生産工場
秋田新電元 他
■ 発売時期
2024年8月
