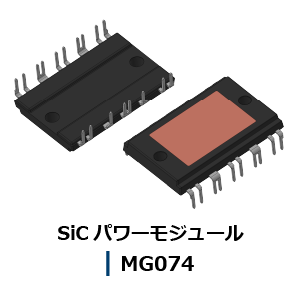

新電元工業は民生・産業機器向けにSiCパワーモジュール「MG074」のサンプル出荷を開始します。

民生・産業機器市場におけるフルブリッジコンバータやブリッジレスPFCなどの用途では、省エネ化の観点から高効率・低損失なパワーデバイスが求められています。このようなパワーデバイスではスイッチング時の損失を低減させるために、従来のSiデバイスから高速動作可能なSiCデバイスへの置き換えが進んでいます。しかし、高速動作時に発生するサージ電圧はノイズやリンギングの原因となっており、その対策が課題となっています。

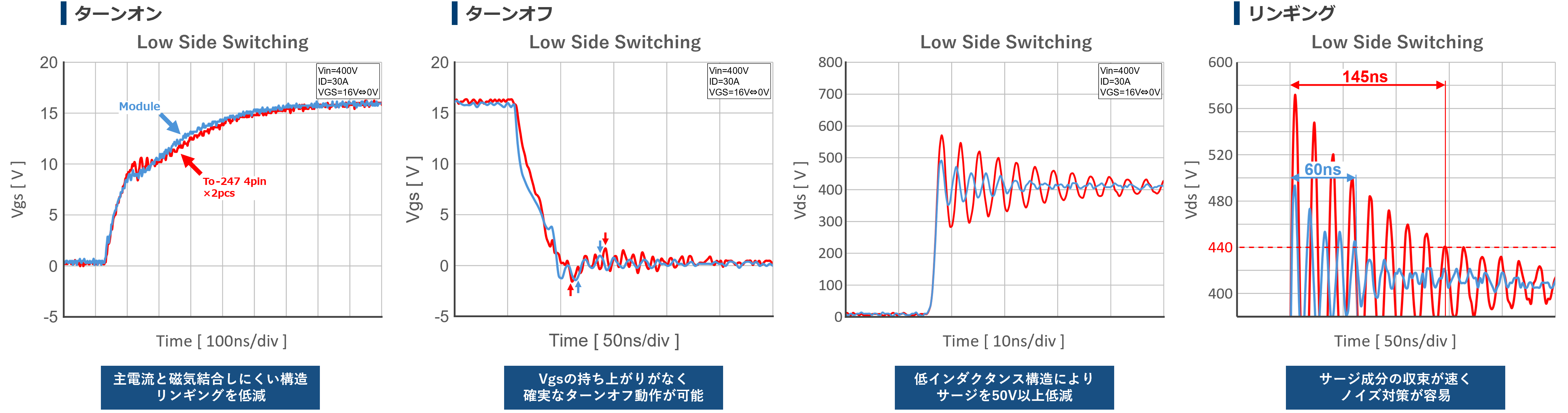

このような課題を解決すべくSiCパワーモジュール「MG074」を開発しました。本製品は、搭載されているSiC MOSFETの性能を最大限引き出すため新たに開発したパッケージを採用しています。内部構造を左右対称レイアウトとし配線長が等しくなるよう設計したことで、電流経路で発生するサージ電圧の差を最小限に抑制しました。加えてモジュール内部の端子とパターンの配置を工夫することでディスクリート製品^※1を2個使用した場合と比べ浮遊インダクタンスを66％低減しました。これにより機器の低ノイズ化に貢献します。

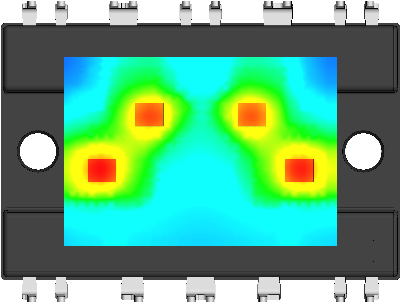

また本製品は半導体素子を分散配置することで熱干渉性を低減し、機器の高性能化・高信頼性化を実現します。

※1「TO-247 4pin」との比較

■ 用途例

■外形寸法図

■内部等価回路図

・民生機器のブリッジレスPFC回路
・産業機器のフルブリッジコンバータ

■生産工場

秋田新電元　他

■発売時期

2025年冬予定
