薄型パッケージ採用、三相ブリッジダイオードモジュール発売
～産業機器の小型化、高信頼性の実現に貢献～
2024年04月17日
新電元工業は産業機器向けに三相ブリッジダイオードモジュール「MG060」「MG061」を発売します。
近年製造現場では作業人員の最適化、生産効率向上の観点から産業用ロボットが多く導入されており、高機能かつ長期間安定動作が可能な機器の需要が増加しています。それに伴い電源ユニットに搭載される三相ブリッジダイオードモジュールにも小型化及び信頼性の高い製品が求められています。
このようなニーズに応えるべく三相ブリッジダイオードモジュール「MG060」「MG061」を発売します。本製品は、クリップ接続技術の見直しをはじめとした内部構造の最適化をはかっています。加えて信頼性の高い当社製の大型チップを搭載することで、産業機器の小型・大電流化と高信頼性の実現に寄与します。
また本製品はセラミック基板採用による高絶縁性能・高放熱設計のため、絶縁処理が不要となり材料や工数削減を可能にするとともに、機器の高電圧化のニーズにもお応えします。
■ 特長
| Part Name | 他社同等品 800V品 |
MG060/061シリーズ 800V品 |
|---|---|---|
| 75A仕様 | 600A | 1050A |
| 100A仕様 | 1000A | 1200A |
| 150A仕様 | 1200A | 1700A |
| 200A仕様 | 2000A | 2050A |
- 絶縁性の高いセラミック基板の採用
絶縁耐圧2.5kV/minを達成し、材料や工数削減および高耐圧耐量を実現 - 豊富な定格電流のバリエーション
800V・1,600Vそれぞれ、75A、100A、150A、200Aの計8機種を展開し、機器の負荷に適した製品を選定可能 - その他の特長
UL1557認証取得
|
図1 薄型パッケージの採用 |
図2 低熱抵抗 |
 |
 |
■ 用途例
・産業用ロボットシステムの商用入力部のコンバータ回路用途
・汎用インバータや溶接機器等のコンバータ回路用

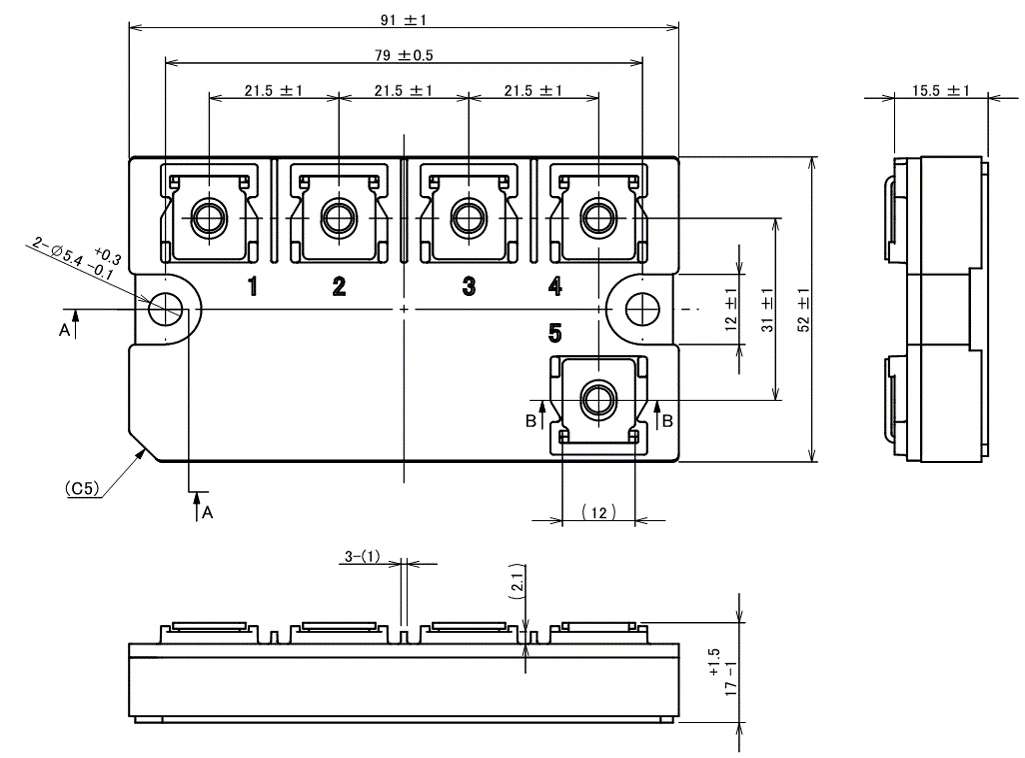

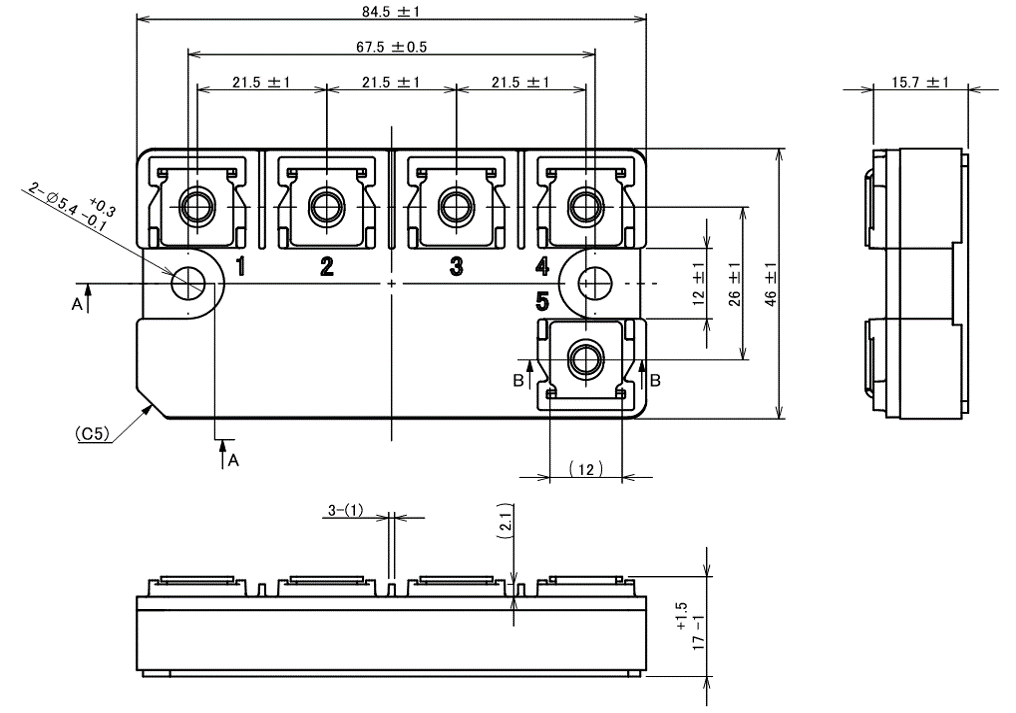

■外形寸法図

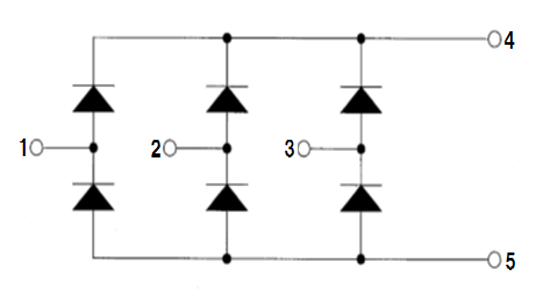

■内部等価回路図
■製品仕様
| Part Name | IF [A] | VF [V] | VRRM [V] | IFSM [A] | 構成 |
|---|---|---|---|---|---|
| MG060B | 75 | 1.23 | 800 | 1050 | 三相 |
| MG060C | 100 | 1.27 | 800 | 1200 | 三相 |
| MG061B | 150 | 1.35 | 800 | 1700 | 三相 |
| MG061C | 200 | 1.40 | 800 | 2050 | 三相 |
| MG060E | 75 | 1.29 | 1600 | 900 | 三相 |
| MG061D | 100 | 1.33 | 1600 | 1150 | 三相 |
| MG061E | 150 | 1.40 | 1600 | 1600 | 三相 |
| MG061F | 200 | 1.45 | 1600 | 2000 | 三相 |
■生産工場
ランプーン新電元 他
■発売時期
2024年5月
