AEC-Q101準拠、高耐圧900V MOSFETを発売
～車載機器の信頼性向上に貢献～
2024年02月15日
新電元工業株式会社は車載対応高耐圧MOSFET「VX3シリーズ」に新たに900V耐圧1Aおよび2Aの2機種をラインナップに追加、2024年4月に発売します。
近年、地球温暖化対策による規制強化から急速に普及が進む環境対応車（xEV）には多数のMOSFETが搭載されています。その中でも400V級の高電圧バッテリから低電圧に変換するサブ電源のスイッチング素子としての用途や、入力時の電解コンデンサに溜まった電荷を急速に放電する回路用途として高耐圧かつ信頼性の高いMOSFETの需要が高まっています。
このようなニーズに応えるべく、車載対応高耐圧MOSFET「VX3シリーズ」に新たに900V耐圧1A「P1B90VX3K」と、900V耐圧2A「P2B90VX3K」の2機種をラインナップに追加します。 本製品は内部構造を見直すことでHBM:2kV保証、MM:200V保証を達成し、車載機器に求められる高ESD耐量に対応しました。これにより車載機器の信頼性の向上に貢献します。

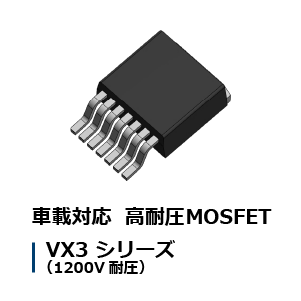

また、800V級の高電圧バッテリ用途向けとして、1200V耐圧1A「P1GF120VX3KA」、1200V耐圧2A「P2GF120VX3KA」、1200V耐圧3A「P3GF120VX3KA」の3製品の開発もスタートしました。パッケージは、絶縁距離を確保した信頼性の高い面実装TO-263-7p製品となっており、サンプル提供は順次開始します。今後も新電元工業は車載市場における高耐圧製品のニーズにお応えしていきます。
■ 特長
- 車載対応の高ESD耐量【図1】
MM:200V保証/HBM:2kV保証により、高い信頼性を実現 - その他
AEC-Q101準拠

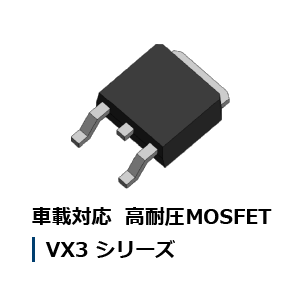

DPAK採用
|

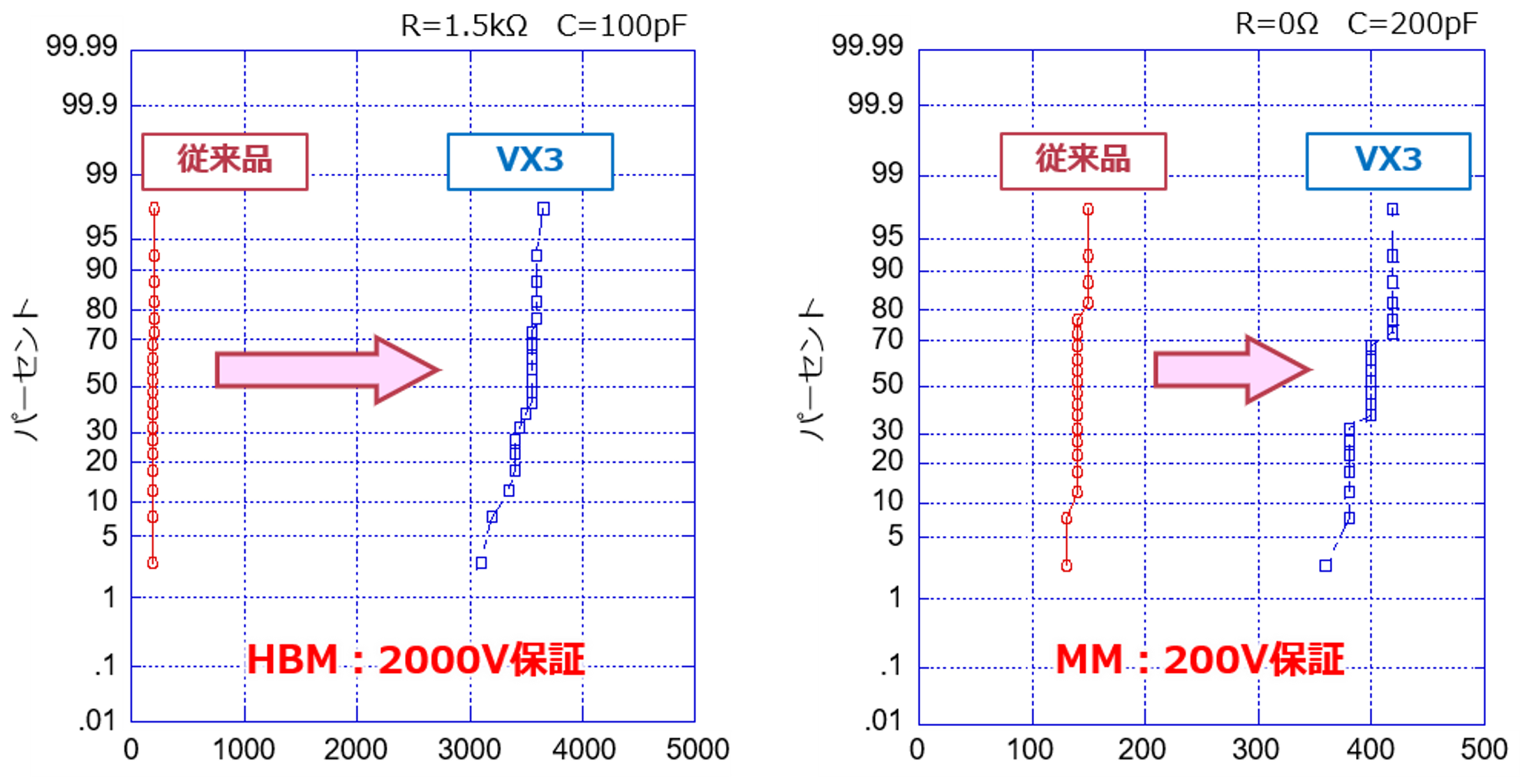

図1 車載対応の高ESD耐量 |
|
|
■製品仕様
| Part Name | VDSS [V] | PKG | ID [A] | Ron [Ω] VGS=10V |
Ciss typ. [pF] | Coss typ. [pF] | Crss typ. [pF] | Status | |
|---|---|---|---|---|---|---|---|---|---|
| typ. | max | ||||||||
| P1B90VX3K | 900 | TO-252 | 1.0 | 9.5 | 14.0 | 201 | 26.7 | 4.5 | ES |
| P2B90VX3K | 900 | TO-252 | 2.0 | 5.6 | 7.2 | 370 | 42 | 5.9 | ES |
■外形寸法図
■ 発売時期
2024年4月
■関連品情報（開発中）
| Part Name | VDSS [V] | ID [A] | Ron [Ω] VGS=10V |
|
|---|---|---|---|---|
| typ. | max | |||
| P1GF120VX3KA | 1200 | 1.0 | 19.6 | 24.5 |
| P2GF120VX3KA | 1200 | 2.0 | 13.4 | 16.8 |
| P3GF120VX3KA | 1200 | 3.0 | 10.1 | 12.6 |
■ お問い合わせ
この製品に関するお問い合わせはこちら
新電元工業株式会社
営業統括部
新製品情報に記載されている内容は、報道発表日現在の情報です。お客様がご覧いただいた時点で、情報が変更（生産・販売が終了している場合や、価格、仕様など）されている可能性がありますのであらかじめご了承下さい。
