第4世代MOSFETを1パッケージに2素子搭載したDual MOSFETを発売
~車載各種ECUにおける小型化・部品点数削減に貢献~

2021年07月13日

新電元工業株式会社は、車載の各種ECU向けMOSFET「LF_Dual」シリーズを発売します。

本シリーズは、当社従来品の特長である低損失・大電流はそのままに、1パッケージに2素子搭載することで、車載モータの駆動用、エンジンECU(インジェクタ駆動)、逆接逆流防止リレーなど様々な用途での小型化・部品点数削減による軽量化に貢献します。

また、ガルウィング形状のリード端子を採用することで、車載向け用途での高信頼性実装を実現しました。
本シリーズはサンプル出荷中、量産開始は2021年12月を予定しています。

■概要

脱炭素など環境配慮による規制強化を背景に自動車の電動化、自動運転化が急速に進み、1台当たりの自動車に搭載される半導体の数は劇的に増えています。これら半導体には低損失・大電流でありながら、高効率化による回路の小型化や部品点数削減が求められています。

このような市場のニーズに応えるべく、当社は車載信頼性規格AEC-Q101に準拠した、40V/60V耐圧の小型・低オン抵抗の2素子構成パワーMOSFET「LF_Dual」シリーズを開発しました。
本シリーズは、第4世代のパワーMOSFET(EETMOS® 4)から更に特性を改善、電気抵抗が小さく放熱効果が高いCuクリップ接続による低オン抵抗化と併せて、オン抵抗と全ゲート電荷量の積である性能指数(FOM:Figure Of Merit)を25%低減しました。この素子を小型パッケージに2個搭載することで、1素子入りパッケージ使用時と比べて実装面積・部品点数共に50%削減、回路の小型化や軽量化に貢献します。

また、ウェッタブルフランク構造によるはんだ濡れの視認性向上や、パッケージのリード先端部のメッキ処理による優れたはんだ濡れ性やガルウィング形状のリード端子を採用することで、車載部品の基板実装に求められる強固なはんだ付け性を実現し、高信頼性実装を可能にしました。

■特長

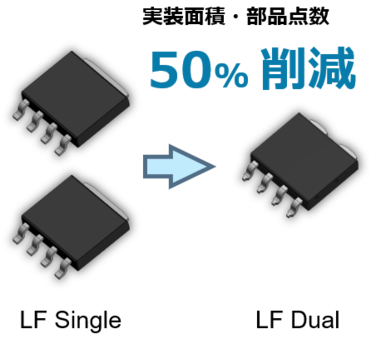

・低損失パワーMOSFETを1パッケージに2素子搭載
 1素子×2個使いに比べて実装面積・部品点数の削減が可能。
 回路の小型化や軽量化に貢献します。

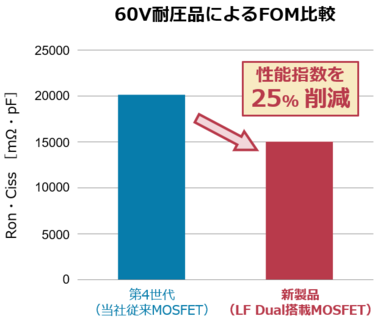

・新構造 第4世代パワーMOSFETから更に特性改善
 当社従来品から更なる低容量化でFOM(Ron×Ciss)25%低減。
 スイッチング損失低減に貢献します。

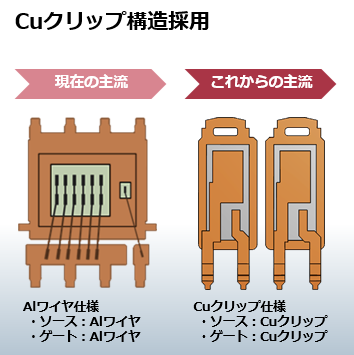

・Cuクリップ構造採用
 大幅な低抵抗化・放熱性向上で、小型化・オン抵抗の削減を実現しました。

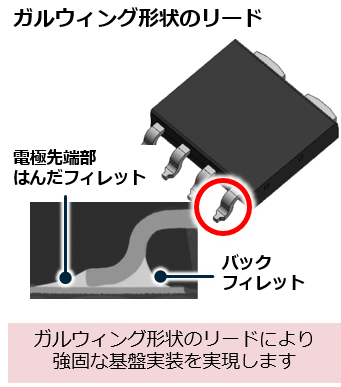

・ガルウィング形状のリード端子
 基板応力緩和とウェッタブルフランク構造によるはんだ濡れ視認性向上で高信頼性実装を実現しました。

・既存パッケージからの置き換えが可能
 SOP8やHSON系パッケージと類似外形のため置き換えが容易です。

・AEC-Q101対応 / Tch=175℃保証

■用途例

・車載向け各種ECU制御部、ファンモータ、LEDヘッドライトほか

■製品仕様

   Type. No.

VDSS
[V]

ID
[A]

VTH
(typ)
[V]

RDS(on) [mΩ]Ciss
VDS=25V
(typ)
[pF]

Coss
VDS=25V
(typ)
[pF]

Crss
VDS=25V
(typ)
[pF]
VGS=10VVGS=4.5V
 typ.  max.  typ.  max.
P20LF4QTKD 40 20 2.0 12.3 15.3 20.0 26.0 630 123 55

P41LF4QTKD

40 41 2.0 5.3 6.7 8.5 11.4 1478 260 121

P50LF4QTKD

40 50 2.0 4.4 5.5 7.2 9.6 1748 304 150

P15LF6QTKD

60 15 2.0 24.0 30.0 32.0 43.0 632 86 38

P33LF6QTKD

60 33 2.0 10.0 12.5 13.1 17.5 1495 181 84

P33LF6QLKD

60 33 2.0 10.5 13.1 12.7 16.9 1913 175 83

P39LF6QTKD

60 39 2.0 8.3 10.4 11.1 14.8 1765 212 102

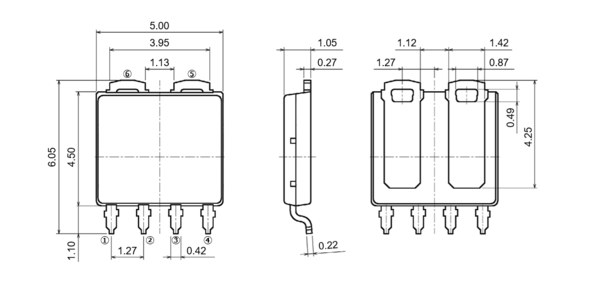

■外形寸法図および内部等価回路(単位:mm)


■発売時期

2021年12月
