雷サージ耐量10kV達成、エアコン向け「低VFブリッジダイオード」発売
~白物家電の低消費電力化に貢献~

2021年07月27日

新電元工業株式会社は、エアコンなどの白物家電の電源向けに低VFブリッジダイオード「LK25XB60」を発売しました。
低消費電力化が進むエアコン市場で需要が増す低VFブリッジダイオードにおいて、雷サージ耐量の向上が望まれています。新製品はそのような市場ニーズ応え10kVの高雷サージ耐量を達成しました。
今後は電源の効率化に向けた幅広いニーズに対応するために新製品のラインナップを拡充し、エアコンなどの白物家電のさらなる低消費電力化に貢献します。

■概要

世界的に稼働台数が増えるエアコンは環境負荷の軽減のために低消費電力化が求められています。これに伴いエアコン電源の入力整流素子として低VFブリッジダイオードの需要が増えています。
エアコン市場におけるブリッジダイオードには低VF特性と高雷サージ耐量のニーズが強くありますが、低VFブリッジダイオードにおいては雷サージ耐量の向上が難しいという課題がありました。

新製品はダイオードチップに新構造を採用することで、低VFと高雷サージ耐量を両立し、市場のニーズにお応えします。雷サージ耐量は他社同等品に対して67%向上し10kVを達成しています。
パッケージは市場で多くの実績を有し、高品質でご評価いただいている5Sパッケージの外形をそのままに、新構造の「5S GEN2」を採用しパッケージとリード端子温度の放熱性の向上を実現しました。ピーク繰り返し電圧VRRMは600V。平均順電流IFは25A(平均)。順電圧VFは0.95V(最大)となっています。

■特長

・低VFと高雷サージ耐量を両立
 エアコン市場における低VFブリッジダイオードの高雷サージ耐量の要求に応えて他社同等品に対して67%向上し10kVを達成。

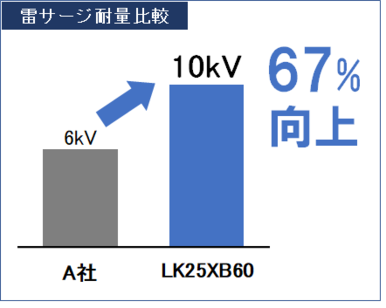

  • 雷サージ耐量比較

・低VF特性
 従来のブリッジダイオードに対してVFを約9.5%低減しエアコンの低消費電力化に貢献。

・サージ電流IFSMが57%向上
 突入電流の耐性が向上し入力保護回路の設計の自由度が上がります。
 【LK25XB60】 IFSM=550A(50Hz), 603A(60Hz)
 【従来品(D25XB60)】 IFSM=350A(50Hz)

・UL E142422

・ROHS対応、端子Pbフリー

■用途例

エアコン、産業機器電源

■製品仕様

Type No.VRRM
IF(AV)VF(max)IFMS
LK25XB60 600V 25A 0.95V 603A(60Hz)

■外形寸法図および内部等価回路(単位:mm)

  • 外形寸法図
  • 内部等価回路図

■生産工場

ランプーン新電元
