スナバ回路を削減する高耐圧900V パワーMOSFETを発売
~フライバック回路に最適~

2020年09月18日

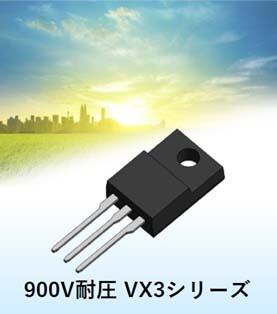

新電元工業株式会社は、白物家電、産業機器向けでパワーMOSFET「P4F90VX3」、「P7F90VX3」の2製品の発売を開始しました。
900Vの高耐圧により電源設計の自由度が向上すると共にスナバ回路の削減が可能です。

■概要

冷蔵庫、洗濯機などの白物家電や産業機器の制御電源ではフライバック回路が多く採用されています。従来ワールドワイド入力の場合、フライバック回路のスイッチング素子向けで耐圧が800V級のMOSFETが市場にありますが、設計マージンの確保や部品点数の削減のために更なる高耐圧のMOSFETが求められています。
新製品は900Vの高耐圧によりフライバック回路で構成される制御電源の設計のマージンを広げると共に、そこで発生するサージ電圧からMOSFETを保護するためのスナバ回路を削減することが可能になり市場のニーズにお応えします。
また本製品は入力容量(Ciss)が低く電源の軽負荷効率を1.7%向上*1させることが可能です。
パッケージは制御電源基板で多く使われるスルーホールタイプのパッケージ FTO-220AG(JEITA: SC-91)を採用し、今後は面実装タイプのラインナップの拡充も計画しています。

*1:他社相当品比較

■特長

1:高耐圧VDSS 900V
  900V耐圧により電源設計の自由度が向上し、サージ電圧からMOSFETを保護するスナバ回路の削減が可能
2:低入力容量(Ciss) 610pF (P4F90VX3)
  低Ciss特性により電源の軽負荷時の効率が1.7%向上(Fig.1)
3:高破壊耐量
  全数選別によるアバランシェ保証・di/dt保証
4:FTO-220AG(JEITA: SC-91)パッケージ
  制御電源基板で多く使われるスルーホールタイプのパッケージ採用

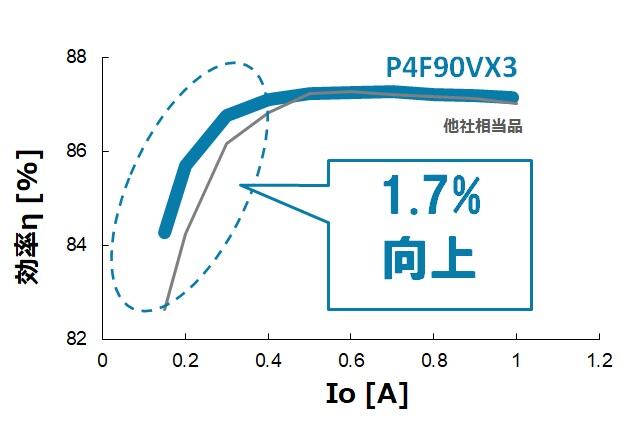

  • (Fig.1)電源効率比較

■用途例

・白物家電(冷蔵庫、洗濯機)向け制御電源(フライバック回路)
・産業機器向け制御電源(フライバック回路)
・急速放電回路スイッチ
・高電圧リレー

■製品仕様

Type No.VDSS
[V]
ID
[A]

RDS(on)
[Ω(typ.)]

Ciss
[pF(typ.)]

P4F90VX3 900 4 2.8 610
P7F90VX3 900 7 1.2 1400

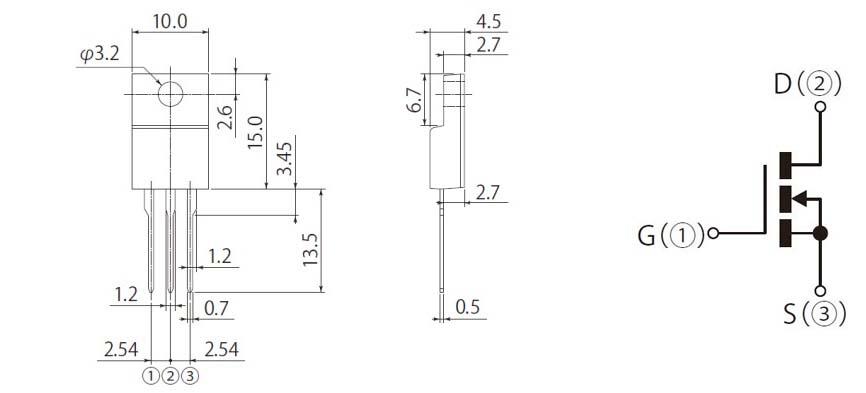

■外形寸法図および内部等価回路(単位:mm)

■生産工場

ランプーン新電元(タイ国) 他

■お問い合わせ

この製品に関するお問い合わせはこちら

新電元工業株式会社
営業統括部 販売促進課
TEL 03-3279-4687
