定格電流35Aブリッジダイオード 「D35XB80」発売のお知らせ

2020年03月09日

新電元工業株式会社は、絶縁SIP型単相ブリッジダイオード「D35XB80」の販売を開始しました。

1.概要

今回開発した「D35XB80」は、従来、絶縁SIP型単相ブリッジダイオードで標準の５Sパッケージの外形をそのままに、最大定格電流35Aを実現しました。
放熱性能を向上するため、新構造『5S GEN2』を採用。内部構造を一新させることにより、平均順電流IF(AV)=35A時でも、端子温度100℃以下（※１）を実現、サージ順電流IFSMも550Aを確保しました。
大電流化が可能となったことで、ハイパワー動作が必要な高機能大型エアコン等に最適なブリッジダイオードです。
今後も『5S GEN2』を採用した次世代のブリッジダイオードを開発、続々とリリース予定です。

※１：25℃水冷放熱フィン取り付け

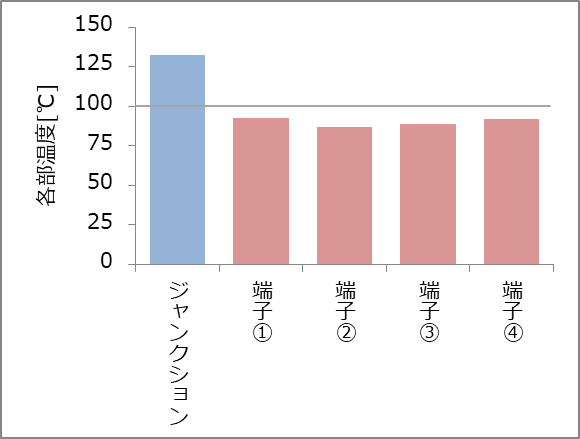

  • 図１：端子部温度測定結果

※：平均順電流 IF(AV)=35A（実測値）

2.特長

  • 絶縁SIP型単相ブリッジダイオード
  • 平均順電流 IF(AV)=35A（Tc=93℃）
  • ピーク繰り返し逆電圧 VRRM=800V
  • サージ順電流 IFSM=550A（50Hz）, 603A（60Hz）
  • 逆回復時間 trr= 27μs（max.）
  • 熱抵抗 Rth(j-c)=0.8℃/W（max.）
  • 絶縁耐圧 Vdis=2.5kV（UL1557認証）

3.外形寸法図（単位：mm）および等価回路図

  • 図２：外形寸法図（5Sパッケージ）
  • 図３：等価回路図

4.生産工場

ランプーン新電元（タイ国）　他

5.発売時期

販売中

6.お問い合わせ先

新電元工業株式会社
営業統括部　販売促進課
TEL 03-3279-4687

※掲載内容は、2020年3月19日付で一部内容を修正しました。
