車載・産業機器モータ駆動用パワーモジュール「MG031シリーズ」発売のお知らせ

2019年03月12日

新電元工業株式会社(本社、千代田区大手町)では、車載・産業機器用途のモータ駆動インバータ回路用パワーモジュール「MG031シリーズ」の販売を開始しました。
本シリーズは、世界初(※1)のフルCuクリップ接続構造パワーモジュールとなります。

※1:当社調べ

1.概要

車載市場において、電動化が進展しモータ駆動用ECUの搭載台数が増加している一方で、搭載スペースの制約や燃費改善のための小型化・軽量化がますます求められています。
今回、モータ駆動インバータ回路用に開発したパワーモジュール「MG031シリーズ」は、内部接続にCuクリップを採用し、さらにリードフレームを露出させることにより大電流化を図っています。

2.特長

  • Cuクリップによる内部接続構造
    従来のAlワイヤボンディング構造と比較して、接合強度・接続信頼性を向上、内部配線抵抗低減を実現
  • リードフレーム露出による大電流構造(※2)
    従来のフルモールドパッケージと比較して、小型ながら大電流化を実現
  • 接合部温度(Tch)を175℃まで保証
    車載品に要求される信頼性を確保

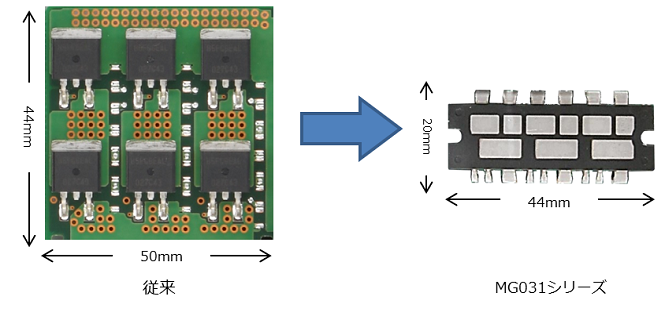

  • 実装面積を約60%削減(2,200mm2 → 880mm2

※2:非絶縁型(絶縁シート等による絶縁が必要)、なお絶縁型も開発中

3.主な用途

  • 車載用各種モータ駆動回路
  • 産業機器用各種モータ駆動回路

4.主な仕様

品名 MG031B090004A MG031G148004A
絶対最大定格VDSS 40V 40V
ID 90A 148A
IDP 360A 592A
PT 125W 154W

Tch

175℃ 175℃
電気的・熱的特性

RDS(ON)
(VGS=10V)

3.2mΩ(max.) 2.2mΩ(max.)
Vth 2.0V(typ.) 3.0V(typ.)
Rth(j-c) 1.2℃/W(max.) 0.97℃/W(max.)
DATASHEET MG031B090004A.pdf MG031G148004A.pdf

5.外形寸法図・回路図

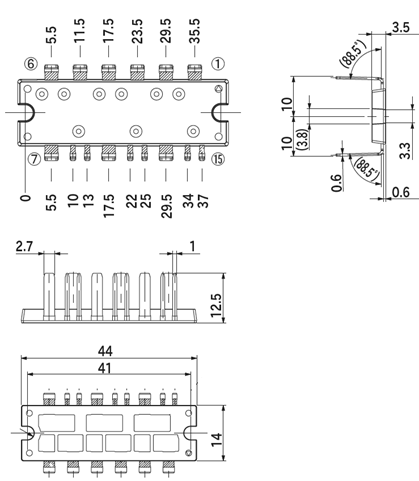

  • 外形寸法図
  • 回路図

6.生産工場

ランプーン新電元(タイ国)他

7.発売時期

量産中

8.お問い合わせ先

新電元工業株式会社
営業統括部 販売促進課
TEL 03-3279-4687
