大容量三相ブリッジダイオード 「JHシリーズ」「MG038シリーズ」発売のお知らせ
2019年04月16日
新電元工業株式会社では、産業機器や業務用エアコン用途に最適な大容量三相ブリッジダイオード「JHシリーズ」「MG038シリーズ」の販売を開始しました。
1.概要
産業機器市場やエアコン市場において、大電力・高密度化が進み、ブリッジダイオード等に対しても小型・省スペースのご要望が多くありました。
今回、当社では、小型で定格電流(IF(AV))が100~200Aクラスのブリッジダイオードを製品化しました。
なお、本製品は各種安全規格に準拠した絶縁距離を確保しています。
2.特長
「JHシリーズ」

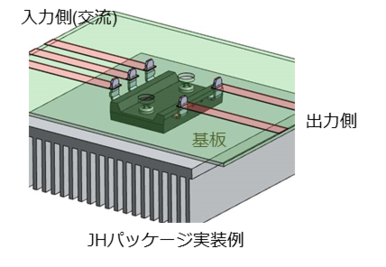

- 基板実装可能な薄型DIPパッケージ
- パターンレイアウトが容易な交直分離型
- 大電流容量:定格電流(IF(AV))=100A
- 高放熱構造:熱抵抗0.2℃/W
- UL1557認証取得
- フィン-リード間5.6㎜の空間距離を確保
「MG038シリーズ」
- 標準的なIGBTモジュールと同PKG高(17mm)

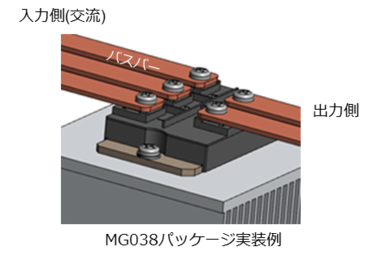

- バスバー等の接続に配慮した交直分離型
- 大電流容量:定格電流(IF(AV))=150,200A
- 高放熱設計:熱抵抗0.05℃/W
- UL1557認証取得
- フィン-リード間5.6㎜の空間距離を確保
3.ラインナップ
タイプ | 品名 | IF(AV) | VRRM | VF(max.) | IR(max.) | Rth(j-c) | シリーズ |
---|---|---|---|---|---|---|---|
三相 | MG038A200080A | 200A | 800V | 1.05V※ | 10µA | 0.05℃/W | MG038 |
MG038B150080A | 150A | 800V | 1.05V※ | 10µA | 0.06℃/W | MG038 | |
D100JHT160V | 100A | 1600V | 1.15V※ | 10µA | 0.2℃/W | JH | |
D100JHT120V | 100A | 1200V | 1.17V※ | 10µA | 0.2℃/W | JH | |
D100JHT80V | 100A | 800V | 1.10V※ | 10µA | 0.2℃/W | JH | |
単相 | D70JHB80V | 70A | 800V | 1.10V※ | 10µA | 0.3℃/W | JH |
※:1素子当たり
4.外形寸法図(単位:mm)および等価回路図
「JHシリーズ」
-
-

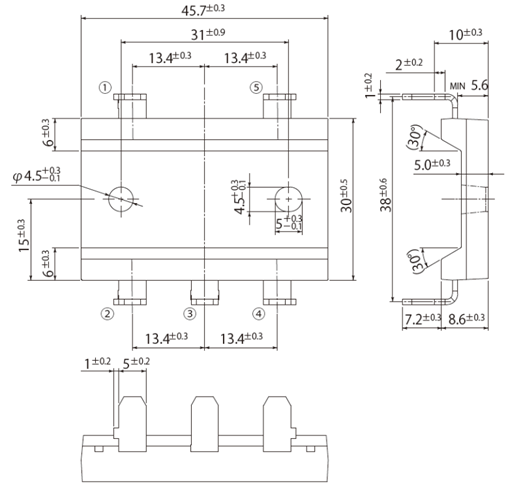

- 外形寸法図
-
-
-
-
-
- D70JHB80V
-
-
-
- 他のJHシリーズ
-
「MG038シリーズ」
-
-

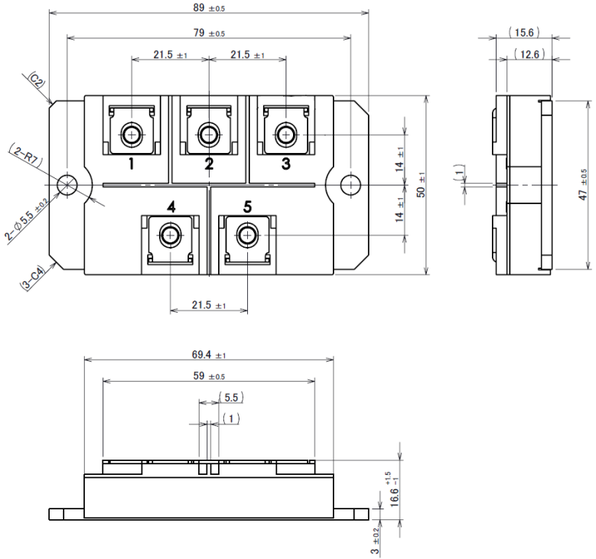

- 外形寸法図
-
5.生産工場
株式会社秋田新電元
ランプーン新電元(タイ国)他
6.発売時期
販売中
7.お問い合わせ先
新電元工業株式会社
営業統括部 販売推進課
TEL 03-3279-4687
※掲載内容は、2019年4月16日現在のものです。
