高速600V耐圧ファストリカバリダイオード「Aシリーズ」発売のお知らせ

2019年03月29日

新電元工業株式会社は、高速かつ低損失な耐圧600Vのファストリカバリダイオード「Aシリーズ」を販売開始しました。

1.概要

ファストリカバリダイオード（以下、FRD）は、電源回路において連続モードPFC（Power Factor Correction）部や2次側整流部などに使用され、高速かつ低損失が求められています。
「Aシリーズ」は、現行の高速FRD（Uシリーズ）に比べ低損失な耐圧600VのFRDで、当社独自の薄型面実装パッケージ（TO-252類似（ハウスネーム：FR））に搭載し、高密度・大電流(10,15A)・高IFSM耐量を実現しています。

2.特長

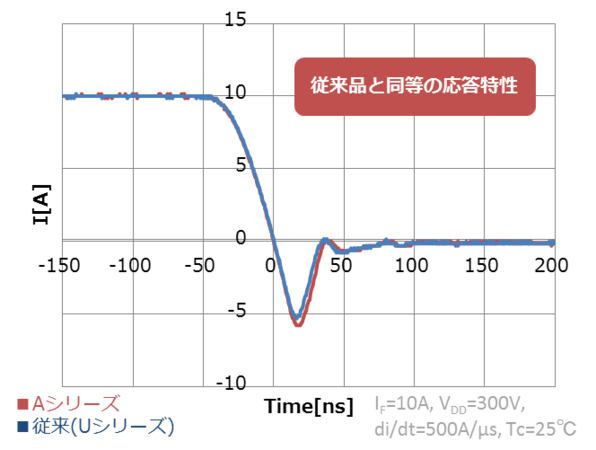

• 現行の高速FRD(当社Uシリーズ)に対して、高速性を維持しつつV_Fを約30%低減、I_FSM耐量を40%向上
• 高耐圧：V_RRM=600V
• 大電流：I_F(AV)=10,15A
• パッケージ：JEDEC TO-252類似（ハウスネーム：FR）
• AEC-Q101準拠

3.主な仕様

品名		IF(AV)	VRRM	VF(max)	trr(max)	IR(max)	外形
NEW　D10FR60LA		10A	600V	2.1V	28ns	10µA	TO-252類似（FR）
NEW　D15FR60LA		15A	600V	2.1V	30ns	10µA
開発中　SF20L60LAM(仮)		20A	600V	2.1V※	35ns※	10µA	SC-91（FTO-220A）

※：評価中

4.生産工場

ランプーン新電元（タイ国）他

5.発売時期

2019年3月販売開始

6.お問い合わせ先

新電元工業株式会社
営業統括部　販売促進課
TEL 03-3279-4687
