大型モータ駆動用パワーモジュールMG032シリーズ発売のお知らせ

2018年12月05日

新電元工業株式会社(本社 千代田区大手町)は、車載・産業機器における大型モータ駆動インバータ回路用パワーモジュールMG032シリーズの販売を開始しました。

1.概要

昨今、車載・産業機器市場においても機器の電子化・高機能化が進展する一方、大型モータ駆動用インバータ回路への省スペース化ニーズも高まってきています。
今回、大型モータ駆動インバータ回路用に開発したパワーモジュール「MG032シリーズ」は、コンパクトな構造設計により、ディスクリート実装時と比較して素子の並列接続数を大幅に削減することが可能となりました。

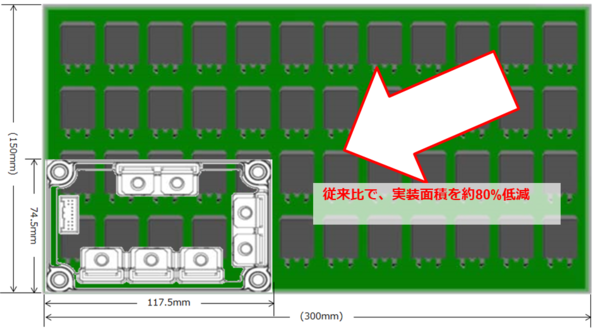

また、従来ディスクリート半導体を採用していた際に必須であった絶縁処理が不要となる上、本パワーモジュール専用に開発された素子(ベアダイ)と高放熱化パッケージを採用することで、大電力容量を確保しながら小型化を実現しています。

2.特長

  • 絶縁型
    本パワーモジュールは絶縁型であり、ディスクリートを使用する際に必須である絶縁処理が不要です。
  • 素子へのストレスの低減
    本パワーモジュールは素子の並列接続数が低減されるため、従来、ディスクリートを複数個並列接続する場合に生じていた、配線や放熱等のアンバランスから一部の素子へかかっていたストレスが低減されます。
  • 小型化
    本パワーモジュール専用に開発された素子と高放熱パッケージを採用することで、大電力容量を確保しながら小型化を実現しています。

3.主な用途

  • ISG(Integrated Starter Generator)
  • 産業機器
  • フォークリフト
  • 電動バイク

4.主な仕様

品名 MG032A4207R5A MG032B420010A
絶対最大定格VDSS 75V 100V
ID 420A 420A
IDP 840A 840A
PT 500W 500W
Tch 150℃ 150℃
電気的・熱的特性

RDS(ON)

0.98mΩ(max) 1.37mΩ(max)
Vth 3.0V(typ) 3.0V(typ)
Rth(j-c) 0.25℃/W(max) 0.25℃/W(max)
DATASHEET MG032A4207R5A.pdf MG032B420010A.pdf

5.外形寸法図・回路図

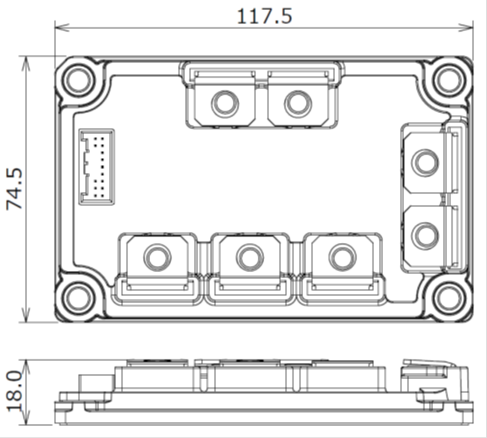

  • 外形寸法図

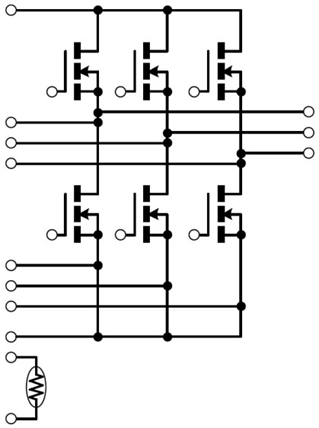

  • 回路図

6.生産工場

株式会社 東根新電元 等
