高周波対応・600V耐圧 起動回路内蔵LLC電流共振用制御IC 『MCZ5211ST』販売開始のお知らせ

2018年07月26日

新電元工業株式会社（本社 千代田区大手町）は、600V耐圧の起動回路をICチップに内蔵した、LLC電流共振用制御IC 『MCZ5211ST』の販売を開始しました。

1.概要

　LLC電流共振回路は、出力100～500Wクラスの電源の動作時の高効率化・低ノイズ化対策として用いられています。
今回開発した「MCZ5211ST」は、高耐圧600Vの起動回路と低耐圧の制御回路を1チップに内蔵し、起動回路を外付けすることなく低待機電力化を可能にしたLLC電流共振用制御ICです。
当社独自の制御方式（非対称制御）により軽負荷時（数W）や待機時の電源効率を改善するアクティブスタンバイ機能を搭載、これまで必要であった補助電源の削減を可能にしています。また、動作周波数を500kHzまで上げることができ電源の小型化に寄与するほか、各種保護機能を搭載していることで、少ない部品点数での電源回路を構成できます。

2.特長

• HV Startup（600V耐圧の起動回路）搭載LLC単体IC
• 高周波化対応　定常動作周波数500kHz可能
• 低待機電力（アクティブスタンバイ機能、バースト機能内蔵）
• 過電流保護の入力電圧依存補正機能内蔵
• 制御回路の電源供給端子（Vc1）の耐圧35V
• パッケージ：SOP18
• 動作温度範囲：-20～120℃

3.主な用途

• LBP等各種ドキュメント機器用電源
• オーディオ機器用電源
• 薄型テレビ用電源
• LED照明用電源
• 産業機器用電源

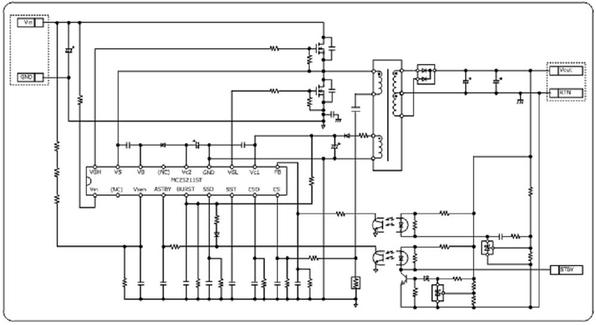

4.基本回路構成

5.主な仕様

入出力定格および絶対最大定格については、カタログをご参照下さい。

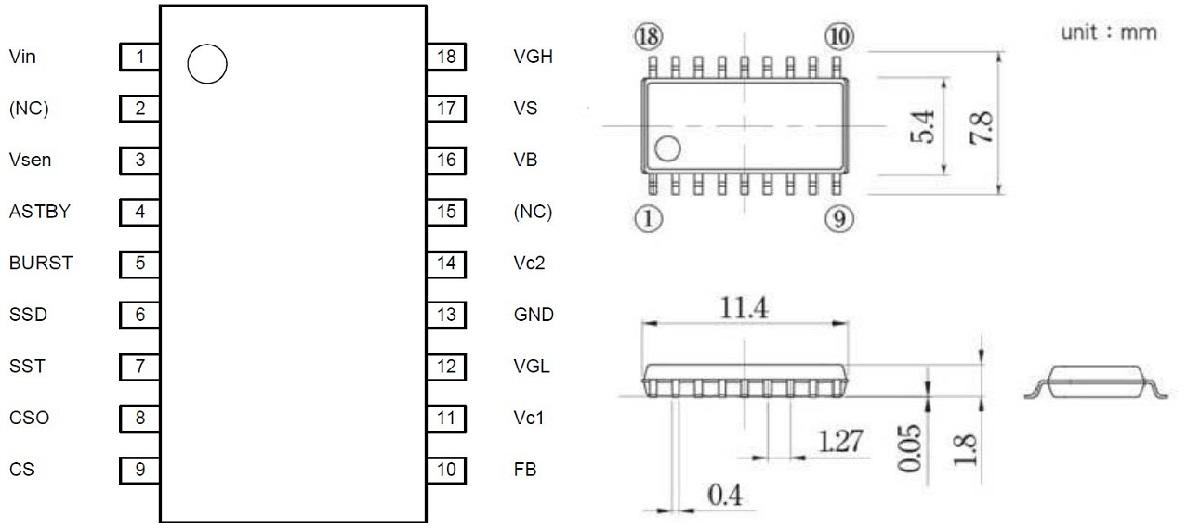

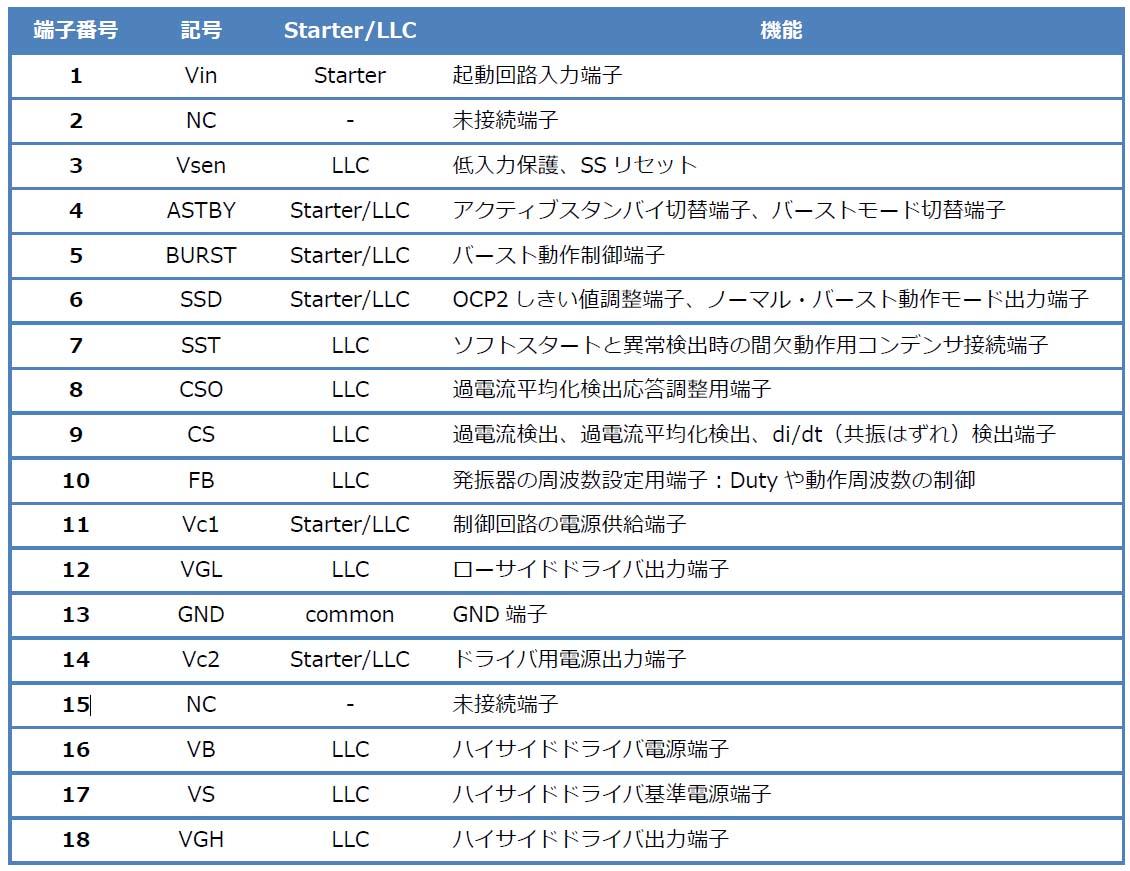

6.端子配列・外形図（SOP18パッケージ）

7.生産工場

株式会社東根新電元他

8.サンプル価格

当社営業担当までお問い合わせください。

9.お問い合わせ先

新電元工業株式会社
営業統括部　販売促進課
TEL 03-3279-4687
