低V_F、低ノイズ 600V耐圧ファストリカバリダイオード 「MLシリーズ」発売のお知らせ

2018年03月08日

新電元工業株式会社（本社　千代田区大手町）は、スイッチング電源やインバータなどに最適なファストリカバリダイオード「MLシリーズ」を開発し、ラインナップいたしました。

1.概要

近年、スイッチング電源のPFCや2次側整流、インバータなどに使用されるファストリカバリダイオードでは、更なる低損失化、低ノイズ化が期待されています。当社は、これらの要求にお応えし、業界TOPクラス※の低V_Fと低ノイズ(ソフトリカバリ)を両立した600V耐圧のファストリカバリダイオード「MLシリーズ」を製品化しました。

今回は、定格電流(10A、20A)の低V_Fタイプ・高速タイプをラインナップ、お客様の回路設計に最適な製品をお選びいただけます。

2.特長

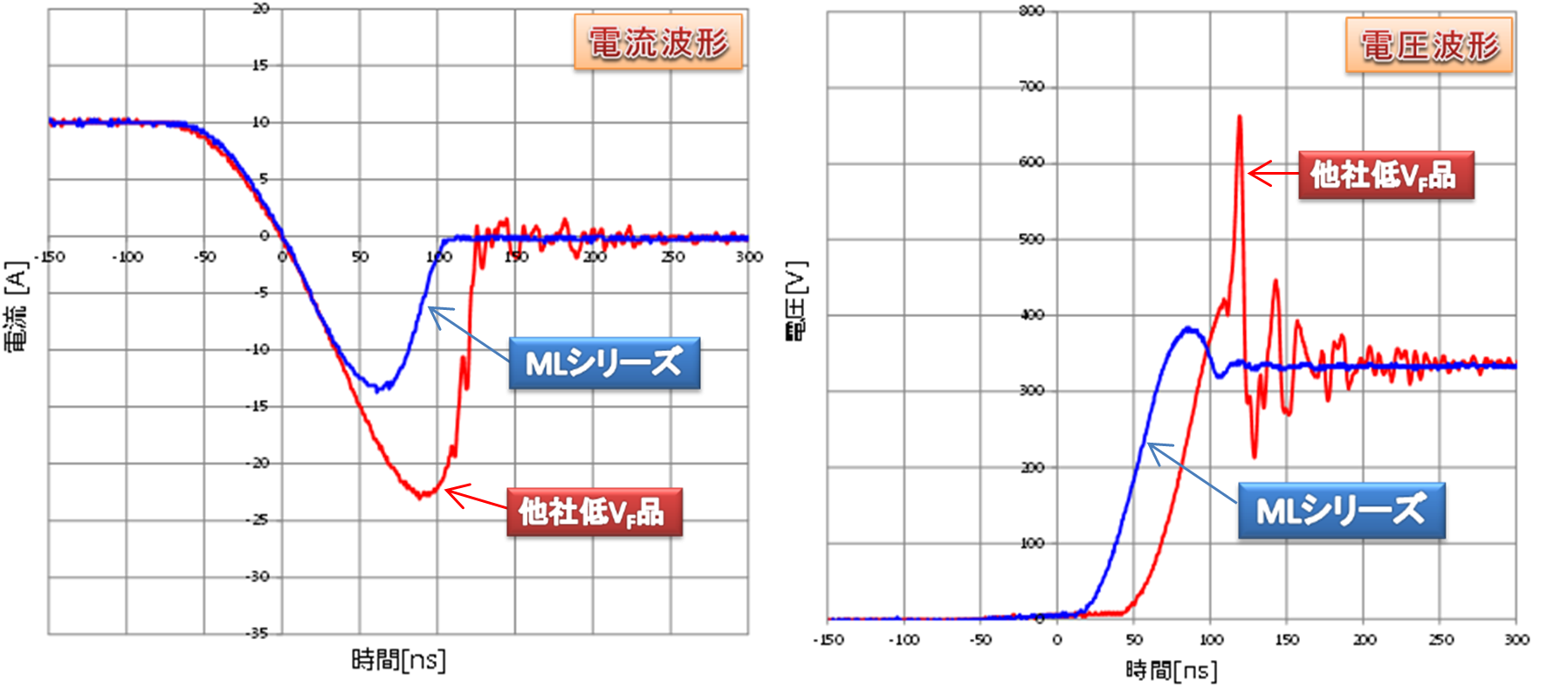

• 業界TOPクラス※の低V_Fと低ノイズ(ソフトリカバリ)を実現
• 低V_Fタイプ：V_F(MAX)=1.1V
• 高速タイプ：trr(MAX) 10Aタイプは60ns、20Aタイプは70ns
• 定格電流(10、20A)の低V_Fタイプ、高速タイプのラインナップ

※当社調べ

3.定格表

品名	タイプ	IF(AVE) [A]	VRRM [V]	VF(MAX) [V]	trr(MAX) [ns]	IR(MAX) [μA]
SF10L60MVM	低VF・低ノイズ	10	600	1.10	115	10
SF20L60MVM		20	600	1.10	130	10
SF10L60MSM	高速・低ノイズ	10	600	1.37	60	10
SF20L60MSM		20	600	1.37	70	10

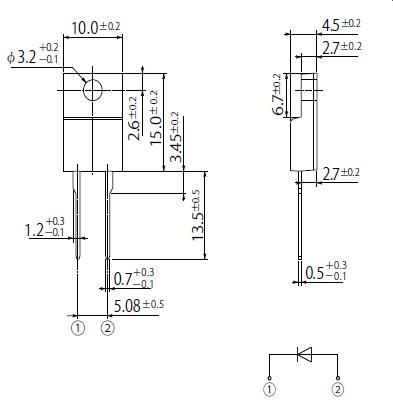

4.外形図

5.生産時期

2018年1月

6.生産工場

ランプーン新電元他

7.お問い合わせ先

新電元工業株式会社
販売推進部　マーケティング課
TEL 03-3279-4687
e-mail dendeba@shindengen.co.jp

※掲載内容は、2018年3月現在のものです。
