低耐圧トレンチ構造MOSFET EETMOS 小型パッケージ「LFシリーズ」開発のお知らせ

2018年01月16日

新電元工業株式会社（本社　千代田区大手町）は、民生・車載向け各種大電流モータ駆動回路、各種電源回路、リレー用途などに適した低耐圧MOSFET　EETMOSに「LFシリーズ」を開発し、ラインナップいたしました。

1.概要

近年の車載市場は、電動化と自動運転やヘッドアップディスプレイをはじめとした安全装置、情報機器関連など新たなECUの追加を背景にECUの搭載数が増加傾向にあります。また、同時に燃費向上も重要課題となっており、ECUの軽量化に向けた、部品の小型化ニーズが高まっています。

＊「EETMOS」は、Extremely Efficient Trench gate MOSの略称で、当社の登録商標です。

2.特長

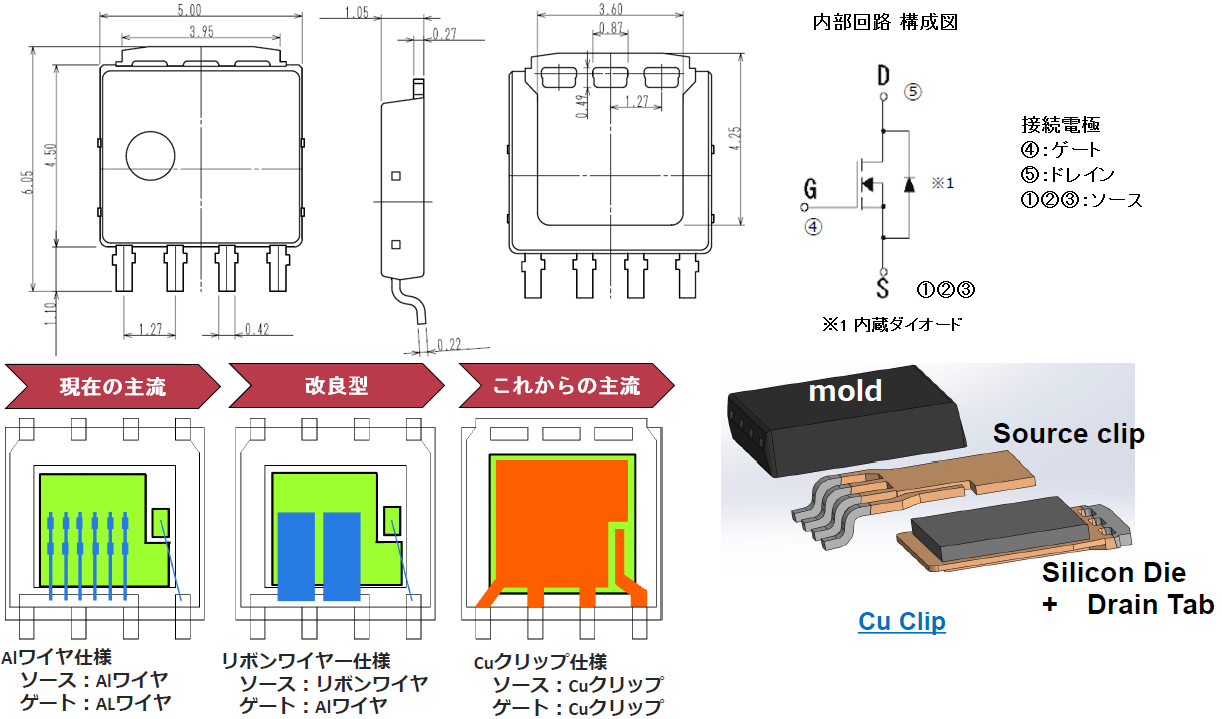

• Cuクリップ内部構造により、5×6mmサイズの小型パッケージで低RON・大電流化実現
• SOP8やHSON系パッケージからの置き換え可能。
• 40V～120Vまでの低耐圧から中耐圧領域もカバー
• リード片側ガルウィング形状による基板応力緩和と先端部メッキ処理による高信頼性実装を実現
• Tj=175℃保証
• AEC-Q101対応

【推奨アプリケーション】

• 各種モータ駆動回路
• 各種電源回路部
• リレー　など

3.開発ロードマップ

第4世代は性能指標RDS（ON）*Aで従来の第2世代より50%削減

4.製品ラインナップ

（5×6mmサイズのパッケージとの置き換えが可能です。）

	VDSS(V)
	40	60	75	100	120
25					P25LF12SLK P25LF12SNK
32				P32LF10SLK P32LF10SNK
40					P40LF12SLK P40LF12SNK
46			P46LF7R5SLK P46LF7R5SNK
50				P50LF10SLK P50LF10SNK
64		P64LF6QLK P64LF6QNK
72			P72LF7R5SLK P72LF7R5SNK
98		P98LF6QLK P98LF6QNK
105	P105LF4QLK P105LF4QNK
140	P140LF4QLK P140LF4QNK

5.サンプル、量産時期

民生向け
サンプル　2018年1月（予定）
量産開始　2018年5月（予定）

6.価格

お問い合わせください。

7.生産工場

株式会社東根新電元 等

8.お問い合わせ先

新電元工業株式会社
販売推進部　マーケティング課
TEL 03－3279－4687
FAX 03－3279－4537
e-mail dendeba@shindengen.co.jp

※掲載内容は、2018年1月現在のものです。
