FRパッケージ製品新発売のお知らせ

2017年06月30日

新電元工業株式会社（本社 千代田区大手町）は、車載を想定した小型大電流の新型パッケージのFR（TO-252類似）を新発売致します。

1.概要

従来TO-263（STO-220, FD）でラインナップしていた、10A～20Aクラスの大電流領域をTO-252と実装面積比で同等となるFRパッケージで実現させました。
TO-263と比較して実装面積で約50％の低減が可能となります。
当初シングルチップ仕様から量産化し、順次センタータップ仕様の製品化も検討していきます。

2.特長

• JEDEC TO-252類似外形
• TO-252の標準的なソルダリングパターンで実装可能。
• 本体部高さ2.3mm（TO-263は4.5mm前後, TO-252は2.6mm前後）
• Tj=175℃保証（ショットキーバリアダイオード超低IRタイプのSLSBD^®）
• 大電流化に合わせて接続子（銅クリップ×はんだ）による内部接続構造を採用
• SLSBD^®シリーズで25A品の製品化も検討中
• AEC-Q101計画中

3.製品仕様

タイプ	品名	IF(AV) [A]	VRRM [V]	VF(MAX) [V]	IR(MAX) [μA]	Tj [℃]
SBD超低IRタイプ SLSBD®シリーズ	D15FR4ST	15	40	0.74	40	175
	D20FR4ST	20		0.74	60
一般整流タイプ	D10FR60V	10	600	1.00	10	150
	D20FR60V	20		1.00	100

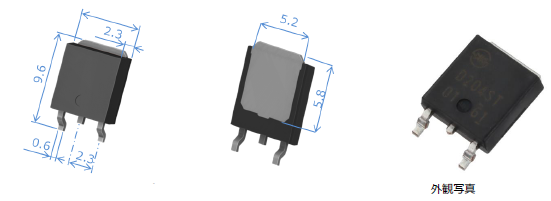

4.外観

5.発売時期

2017年6月

6.生産工場

ランプーン新電元 等

7.お問い合わせ先

新電元工業株式会社
販売推進部　マーケティング課
TEL 03-3279-4687
FAX 03-3279-4537
