エネルギーマネジメントシステム(蓄電システム)

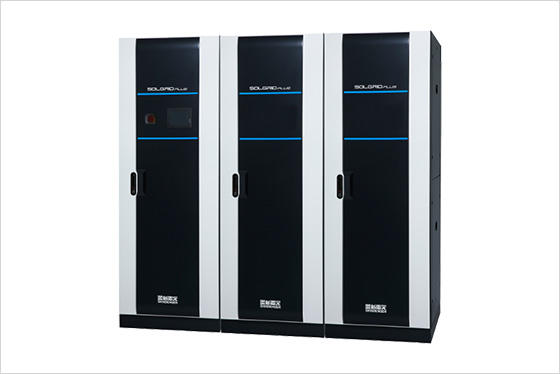

  • SOLGRIP_PLUS
    太陽光発電の自家消費で電力コスト低減に寄与する、省エネに最適な創蓄電システムです。

構内設備

基本架構成

自動運転モード

仕様

項目MLS010T200B
方式絶縁方式 高周波絶縁
冷却方式 強制空冷
太陽光入力定格入力電圧 DC320V
入力電圧範囲 DC200~540V(最大電力追従範囲:DC200~500V)
入力回路数 1回路(最大入力電流:45A以下 ※1)

接続可能な
太陽電池

開放電圧の合計 DC540V以下 ※2
短絡電流の合計 DC50A以下 ※2
交流入出力
(三相3線式)
系統出力 AC202V、28.6A(10kW)、50/60Hz ±3%
系統入力 AC202V、57.2A(重要負荷出力含む)
定格充電電力 10kW
定格電圧 AC202V(電圧追従範囲:AC182~222V)
力率 0.95以上(定格入力時)
自立出力 三相3線式、AC200V、28.9A(10kW)、50/60Hz ±1%
リチウムイオン蓄電池 13.2kWh(増設架で最大39.6kWhまで)
電力変換効率 92%以上(蓄電池放電時における定格入出力時)
外形寸法 W×D×H(mm) 700×800×2,000(突起部は除く、基本架+チャンネルベース、蓄電地架 共通)
質量 基本架:560kg以下、増設架:440kg以下、チャンネルベース:30kg以下

※1.資料は、記載内容は予告なく変更する場合があります。
※2.オプション付の外観図・複数台単独運転防止機能データ等は購入窓口までお問い合わせ下さい。

蓄電容量のラインナップ(試算条件:自立運転時の平均消費電力 4kW時)
