定格電流60％増、大電流・高耐圧ブリッジダイオード発売
~エアコンなど白物家電の大電力化に貢献~
2022年11月30日
新電元工業株式会社は、エアコンなどの白物家電向けにブリッジダイオード「D40XB100」を発売します。
「D40XB100」は定格電流40Ａ、1000V耐圧のブリッジダイオードです。
人口増加や開発途上国の急速な経済発展で世界のエアコン設置台数は2050年までに3倍にも増加するという見通しが立てられています。このような需要の高まりの中でエアコンでは高い冷暖房能力や、さまざまな付加機能が求められており、大電力化が進んでいます。そのためブリッジダイオードにも大電流化が求められています。
このようなニーズに応えるべく、「D40XB100」は、これまで発売してきた1000V耐圧ブリッジダイオードの内部構造を見直すことで、既存製品から60%増の定格電流40Aを実現しました。パッケージは市場で多くの実績を有し、高品質でご評価いただいている5Sパッケージの外形をそのままに、「5S GEN2」を採用しパッケージ放熱性の向上と端子温度の低減化を実現しました。それによりエアコンなど白物家電の大電力化に貢献します。
本製品の発売時期は2023年2月を予定しています。
■ 特長
- 定格電流40A、耐圧1000V品
従来品より定格電流を60%引き上げることで、機器の大電力化に貢献 - 5S GEN2構造の採用【図１】
放熱性に優れ、端子間の温度差の少ない内部構造のパッケージ - その他の特長
SIP型の単相ブリッジダイオード
UL1557 認証
|
図1 5S GEN2構造の採用 |
|

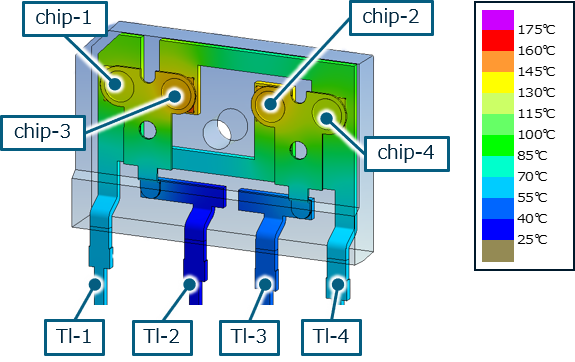

新電元の5Sパッケージは熱設計上、放熱に優れた内部構造となっており、それぞれ4つあるチップおよび端子の温度差が非常に小さくなっています。 |
■ 用途例
・大型ルームエアコン
・業務用エアコン
・産業機器用電源
■製品仕様
| 品名 |
絶対最大定格 Absolute maximum ratings (Tc=25℃) |
電気的・熱的特性 Electrical & thermal characteristics (Tc=25℃) |
|||||||
| Tstg ［℃］ |
Tj ［℃］ |
IF(AV) [A] |
VRRM [V] |
IFSM [A] |
VF(Max.) [V] |
IR(Max.) [μA] |
trr [μs] |
Rth(j-c) ［℃/W］ |
|
| D15XB100 | -55～150 | -55～150 | 15 (Tc=110℃) |
1000 | 200 | 1.10 (IF=7.5A per diode) |
10 (VR=1000V per diode) |
- | 1.2 |
|
D25XB100 |
-55～150 | -55～150 | 25 (Tc=106℃) |
1000 | 350 |
1.05 |
10 (VR=1000V per diode) |
- | 0.8 |
| NEW D40XB100 |
-55～150 | -55～150 | 40 (Tc=85℃) |
1000 | 550 | 1.05 (IF=20A per diode) |
10 (VR=1000V per diode) |
35 | 0.8 |

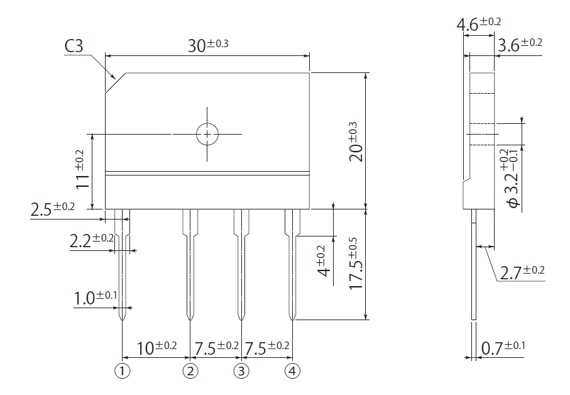

■ 外形寸法図
-
-
-
単位：mm
-

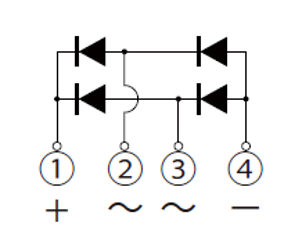

■ 内部等価回路図
■ 発売時期
2023年2月
■ 生産工場
ランプーン新電元 他
